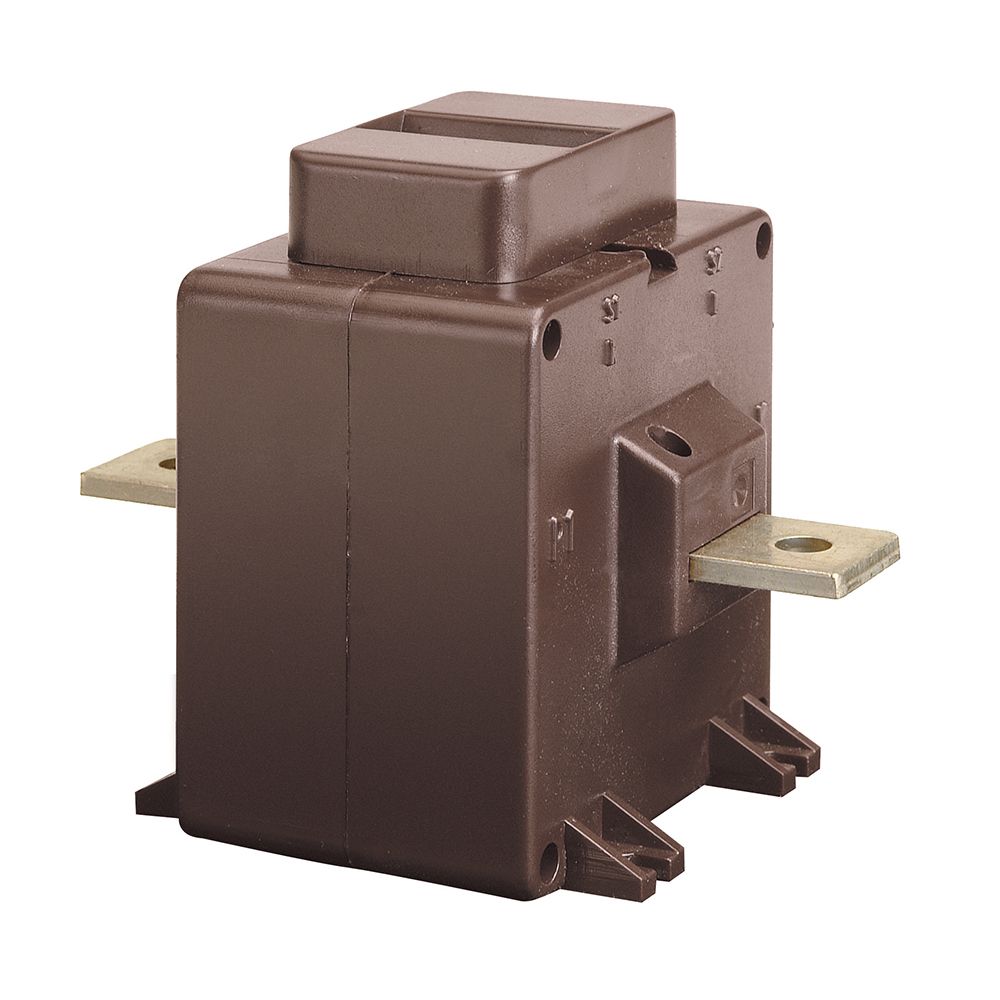

(TAQC50C100S) Трансформатор тока TAQ10 с проходной высокоточной шиной 100/5А (кл.0,5S=10ВА), IME

(TAQC50C100S) Трансформатор тока TAQ10 с проходной высокоточной шиной 100/5А (кл.0,5S=10ВА), IME

Модель TAQC50C100S серии IME TAQ10 обеспечивает трансформацию первичного тока в соотношении 100/5 А и используется для учёта в расширенном диапазоне токов, включая малые нагрузки сети. Прибор относится к классу точности 0,5S (10 ВА). Конструкция со сквозной шиной упрощает монтаж непосредственно на токоведущую шину распределительного устройства.

Технические преимущества и конструктивные особенности TAQC50C100S

• Коэффициент трансформации 100/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5S (10 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.
• Исполнение повышенной точности (S): нормированная погрешность сохраняется в расширенном диапазоне токов, включая малые нагрузки.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TAQC50C100S нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Трансформатор TAQC50C100S устанавливается непосредственно на шину или изолированный проводник и не требует отдельного крепления. Устройство применяется в следующих задачах:

• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
• Трансформаторных подстанциях и вводно-распределительных устройствах.
