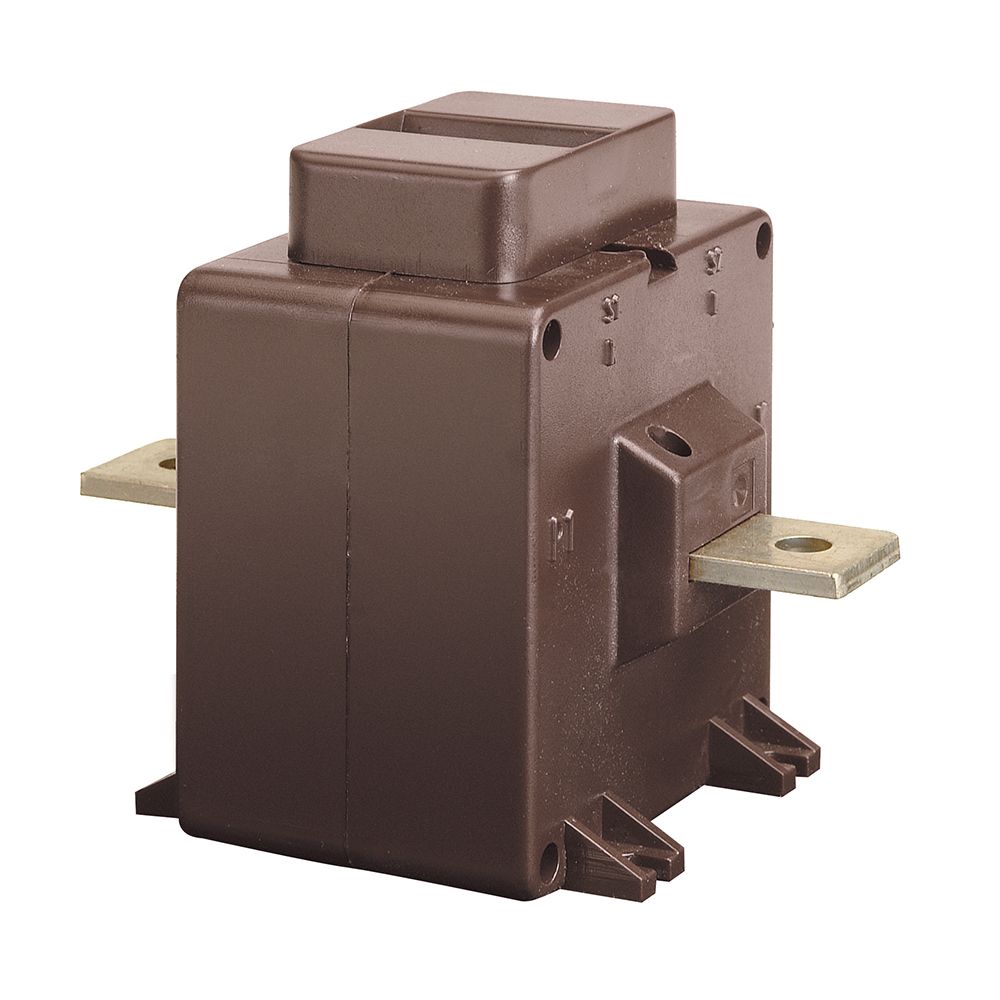

(TAQC50B600) Трансформатор тока TAQ10 с проходной шиной 60/5А (кл.0,5=10ВА), IME

(TAQC50B600) Трансформатор тока TAQ10 с проходной шиной 60/5А (кл.0,5=10ВА), IME

Модель TAQC50B600 серии IME TAQ10 обеспечивает трансформацию первичного тока в соотношении 60/5 А и используется для технического и коммерческого учёта электроэнергии в распределительных сетях. Прибор относится к классу точности 0,5 (10 ВА). Конструкция со сквозной шиной упрощает монтаж непосредственно на токоведущую шину распределительного устройства.

Технические преимущества и конструктивные особенности TAQC50B600

• Коэффициент трансформации 60/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5 (10 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TAQC50B600 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Трансформатор TAQC50B600 устанавливается непосредственно на шину или изолированный проводник и не требует отдельного крепления. Устройство применяется в следующих задачах:

• Щитах учёта промышленных и коммерческих объектов.
• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
