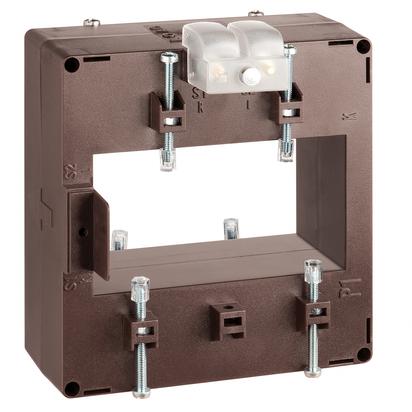

(TAMQ50D1503) Трансформатор тока TAS102B 54x102 (102x54) 1500/5А бок. подкл. (кл.0,5=20 ВА), IME

(TAMQ50D1503) Трансформатор тока TAS102B 54x102 (102x54) 1500/5А бок. подкл. (кл.0,5=20 ВА), IME

Трансформатор тока IME TAS102B TAMQ50D1503 с коэффициентом трансформации 1500/5 А предназначен для технического и коммерческого учёта электроэнергии в распределительных сетях. Прибор относится к классу точности 0,5 (20 ВА).

Технические преимущества и конструктивные особенности TAMQ50D1503

• Коэффициент трансформации 1500/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5 (20 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 102×54 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TAMQ50D1503 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Компактные размеры TAMQ50D1503 позволяют разместить его в стандартном щите учёта совместно с другими измерительными приборами. Устройство применяется в следующих задачах:

• Щитах учёта промышленных и коммерческих объектов.
• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
