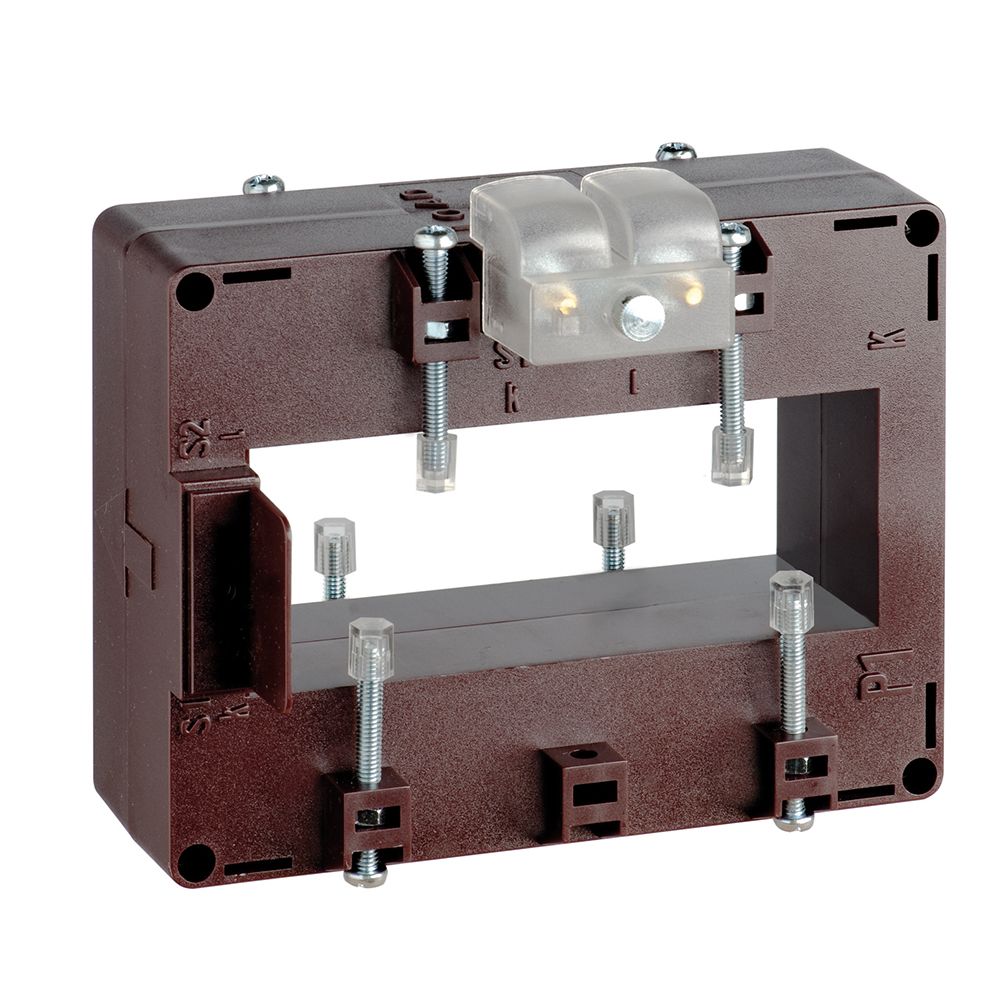

(TAMP50D2503) Трансформатор тока TAS102 38x102 (102x38) 2500/5А боковое подключение (кл.0.5=25 ВА), IME

(TAMP50D2503) Трансформатор тока TAS102 38x102 (102x38) 2500/5А боковое подключение (кл.0.5=25 ВА), IME

Модель TAMP50D2503 серии IME TAS102 обеспечивает трансформацию первичного тока в соотношении 2500/5 А и используется для технического и коммерческого учёта электроэнергии в распределительных сетях. Прибор относится к классу точности 0,5 (25 ВА).

Технические преимущества и конструктивные особенности TAMP50D2503

• Коэффициент трансформации 2500/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5 (25 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 102×38 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TAMP50D2503 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Трансформатор TAMP50D2503 устанавливается непосредственно на шину или изолированный проводник и не требует отдельного крепления. Устройство применяется в следующих задачах:

• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
• Трансформаторных подстанциях и вводно-распределительных устройствах.
