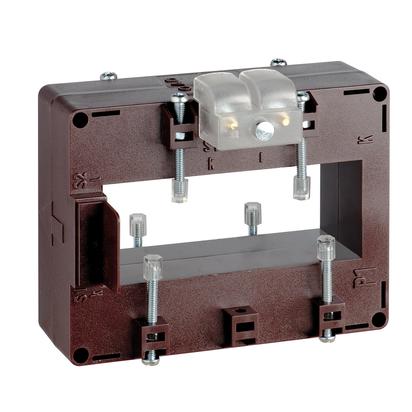

(TAMP50D1003S+1,2/6KV) Трансформатор тока TAS102 102x38 1000/5А бок. подкл. высокот. (кл.0,5S=10 ВА), IME

(TAMP50D1003S+1,2/6KV) Трансформатор тока TAS102 102x38 1000/5А бок. подкл. высокот. (кл.0,5S=10 ВА), IME

Модель TAMP50D1003S — IMSP-2020/ серии IME TAS102 обеспечивает трансформацию первичного тока в соотношении 1000/5 А и используется для учёта в расширенном диапазоне токов, включая малые нагрузки сети. Прибор относится к классу точности 0,5S (10 ВА).

Технические преимущества и конструктивные особенности TAMP50D1003S — IMSP-2020/

• Коэффициент трансформации 1000/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5S (10 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 102x38 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TAMP50D1003S — IMSP-2020/ нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Компактные размеры TAMP50D1003S — IMSP-2020/ позволяют разместить его в стандартном щите учёта совместно с другими измерительными приборами. Устройство применяется в следующих задачах:

• Системах диспетчеризации и мониторинга энергопотребления.
• Трансформаторных подстанциях и вводно-распределительных устройствах.
• Щитах учёта промышленных и коммерческих объектов.
