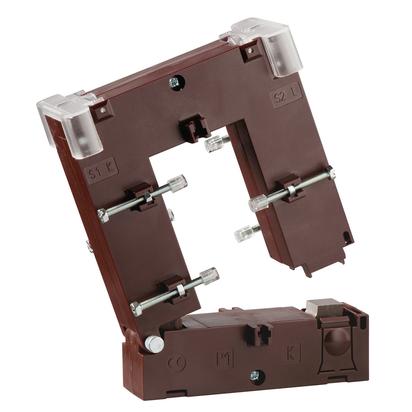

(TA58050C800) Трансформатор тока с разъемным сердечником TRA580 50,5x80,5 800/5А (кл.0,5=3 ВА), IME

(TA58050C800) Трансформатор тока с разъемным сердечником TRA580 50,5x80,5 800/5А (кл.0,5=3 ВА), IME

Трансформатор тока IME TRA580 TA58050C800 с коэффициентом трансформации 800/5 А предназначен для технического и коммерческого учёта электроэнергии в распределительных сетях. Прибор относится к классу точности 0,5 (3 ВА). Разъёмный (раскрывающийся) сердечник позволяет установить трансформатор на уже смонтированный проводник без разрыва силовой цепи.

Технические преимущества и конструктивные особенности TA58050C800

• Коэффициент трансформации 800/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5 (3 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 50.5×80.5 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Корпус TA58050C800 выполнен из трудногорючего самозатухающего материала и рассчитан на длительную работу без потери метрологических характеристик. При эксплуатации важно соблюдать общее правило для трансформаторов тока: вторичная обмотка должна быть замкнута на измерительный прибор или закорочена — работа с разомкнутой вторичной цепью недопустима и опасна для персонала и оборудования.

Область применения и монтаж

Компактные размеры TA58050C800 позволяют разместить его в стандартном щите учёта совместно с другими измерительными приборами. Устройство применяется в следующих задачах:

• Щитах учёта промышленных и коммерческих объектов.
• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
