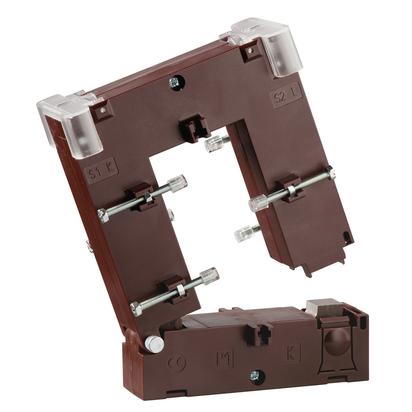

(TA58050C400) Трансформатор тока с разъемным сердечником TRA580 50,5x80,5 400/5А (кл.0,5=1,5 ВА), IME

(TA58050C400) Трансформатор тока с разъемным сердечником TRA580 50,5x80,5 400/5А (кл.0,5=1,5 ВА), IME

Трансформатор тока IME TRA580 TA58050C400 с коэффициентом трансформации 400/5 А предназначен для технического и коммерческого учёта электроэнергии в распределительных сетях. Прибор относится к классу точности 0,5 (1,5 ВА). Разъёмный (раскрывающийся) сердечник позволяет установить трансформатор на уже смонтированный проводник без разрыва силовой цепи.

Технические преимущества и конструктивные особенности TA58050C400

• Коэффициент трансформации 400/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5 (1,5 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 50.5×80.5 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Самозатухающий корпус: изготовлен из трудногорючего материала, устойчивого к возгоранию при аварийных режимах сети.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TA58050C400 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Трансформатор TA58050C400 устанавливается непосредственно на шину или изолированный проводник и не требует отдельного крепления. Устройство применяется в следующих задачах:

• Трансформаторных подстанциях и вводно-распределительных устройствах.
• Щитах учёта промышленных и коммерческих объектов.
• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
