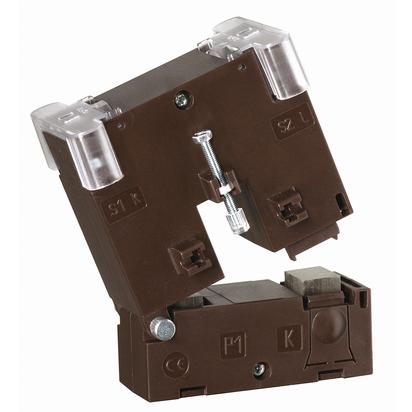

(TA23050C300) Трансформатор тока с разъемным сердечником TRA230 20,5x30,5 300/5А (кл.0,5=1,5 ВА), IME

(TA23050C300) Трансформатор тока с разъемным сердечником TRA230 20,5x30,5 300/5А (кл.0,5=1,5 ВА), IME

Модель TA23050C300 серии IME TRA230 обеспечивает трансформацию первичного тока в соотношении 300/5 А и используется для технического и коммерческого учёта электроэнергии в распределительных сетях. Прибор относится к классу точности 0,5 (1,5 ВА). Разъёмный (раскрывающийся) сердечник позволяет установить трансформатор на уже смонтированный проводник без разрыва силовой цепи.

Технические преимущества и конструктивные особенности TA23050C300

• Коэффициент трансформации 300/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными измерительными приборами и счётчиками.
• Класс точности 0,5 (1,5 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Размер окна 20.5×30.5 мм: позволяет установить трансформатор на проводник или шину соответствующего сечения без дополнительных переходников.
• Испытательное напряжение изоляции 0.72 кВ: обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+55 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Компактный самозатухающий корпус: из трудногорючего пластика, рассчитан на монтаж в щитах и шкафах учёта с ограниченным пространством.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель TA23050C300 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Самозатухающий корпус и рассчитанное на длительную эксплуатацию исполнение обеспечивают стабильность класса точности в течение всего срока службы.

Область применения и монтаж

Компактные размеры TA23050C300 позволяют разместить его в стандартном щите учёта совместно с другими измерительными приборами. Устройство применяется в следующих задачах:

• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
