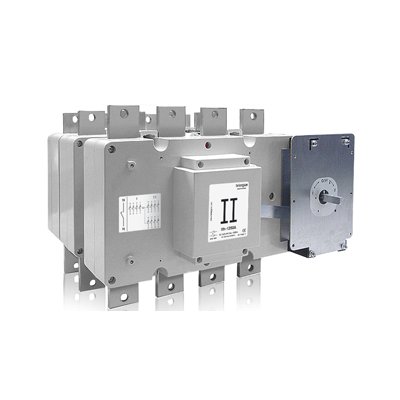

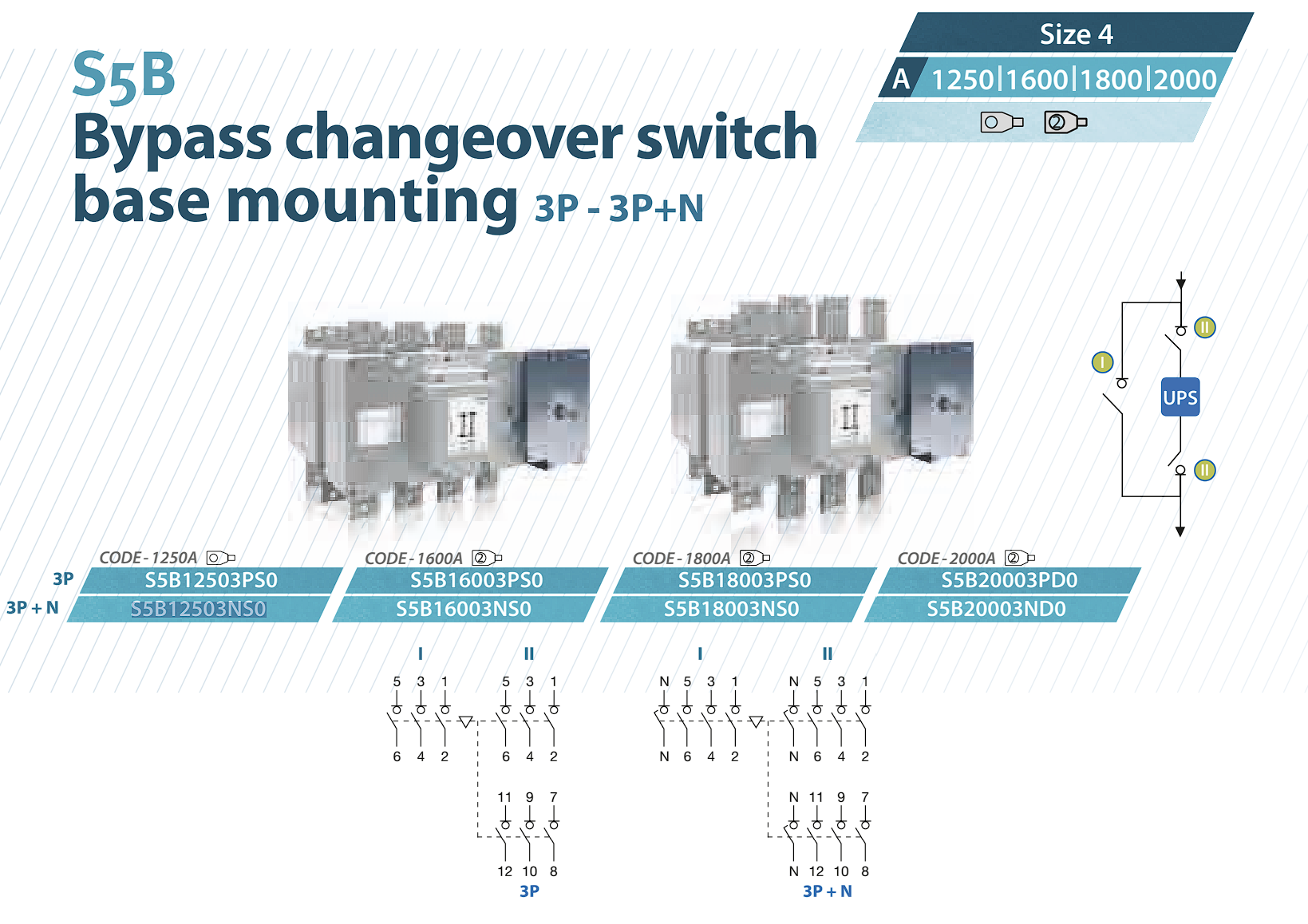

(S5B12503NS0) Переключатель нагрузки S5B/4, BYP 3+Nx1250A, Telergon

(S5B12503NS0) Переключатель нагрузки S5B/4, BYP 3+Nx1250A, Telergon

Код: S5B12503NS0

Тип:Переключатель нагрузки

Габарит:4

Количество полюсов:3P

Номинальный тепловой ток (Ith) при температуре 40 С:1250А

Напряжение изоляции:1000В

Диэлектрическая прочность, IEC 61439.1:10000В

Номинальное импульсное напряжение:12кВ

Номинальный рабочий ток (Ie) при Ue-400В, AC21A:1250А

Номинальный рабочий ток (Ie) при Ue-400В, AC22A:1250А

Номинальный рабочий ток (Ie) при Ue-500В, AC21A:1250А

Номинальный рабочий ток (Ie) при Ue-500В, AC22A:1250А

Номинальный рабочий ток (Ie) при Ue-690В, AC21A:1250А

Номинальный рабочий ток (Ie) при Ue-690В, AC22A:1250А

Номинальный рабочий ток (Ie) при Ue-800В, AC20A:1250А

Номинальный рабочий ток (Ie) при Ue-1000В, AC20A:1250А

Номинальная мощность (Pe) при 3х400В, АС23А:692,8кВт

Номинальная мощность (Pe) при 3х500В, АС23А:692,8кВт

Номинальная мощность (Pe) при 3х690В, АС23А:764,8кВтН

Номинальная реактивная мощность при 400В cos =0,65:563кВар

Номинальная отключающая способность при 400В, АС22А:5400А

Номинальная включающая способность при 400В, АС22А:5400А

Номинальный ток коммутации (Icm):75кА

Номинальный кратковременно выдерживаемый ток (1 сек) Icw:50кА

Минимальный механический ресурс:3 000 циклов

Минимальное число электрических операций 400В, AC22A:

Вес:42,9 кг

Максимальное сечение кабеля:

Максималное сечение шины:2х80х7

Болт:М14
