(РМО-002-А) Моторный дроссель однофазный 0,18 кВт, 220 В, 2 А, Aqteck (OBEH)

(РМО-002-А) Моторный дроссель однофазный 0,18 кВт, 220 В, 2 А, Aqteck (OBEH)

Код: РМО-002-А

Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ПЧВ, защиты его от импульсов напряжения и быстротечных коротких замыканий на двигатели.



Основная функция моторного дросселя – превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и стрелтора двигателя.

Преимущества РМО и РМТ

- Увеличение длины моторного кабеля до 200м.

- Повышение надежности и долговечности двигателя.

- Успешные угнетения электромагнитных помех.

- Уменьшение амплитуды перенапряжений на клеммах двигателя.

- Снижение уровня шума двигателя.

Использование моторных дросселей снижает величину dv/dt до значения 500 В/мкс, позволяет ограничить перенапряжение на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля (с 15 м для экранированного кабеля и 50 м – для неэкранированного) до 150-200 метров, что допускается при подключении двигателя непосредственно к ПВД.

Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения на ШИМ в нем, избежать перенапряжений на зажимах двигателя.

Помимо всего прочего, использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с конденсатором, поступающим вместе с током.

Технические характеристики

Параметр - Значение

Рабочая частота - 0...60 Гц

Рабочее напряжение для реакторов РМО - 230 В

Рабочее напряжение для реакторов РМТ - 500 В

Способ охлаждения по ГОСТ 11677-85  - С (естественное воздушное)

Выполнение - Открытое

Класс нагревостойкости по ГОСТ 8865-93 - Рхх-ххх-А – F (155 °C)

Степень защиты IP 20 - IP00

Режим работы по ГОСТ 183-74  - S1 (длительный)

Условия эксплуатации

Закрыты взрывобезопасные помещения без агрессивных паров и газов.

Атмосферное давление – от 80 до 106 кПа.

Диапазон температуры окружающего воздуха от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.

Максимальная высота над уровнем моря – 1000м.

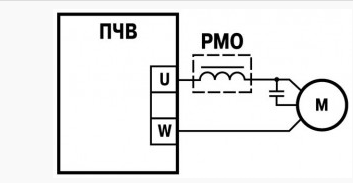

Схема подключения:
