НЕ ПОСТАВЛЯЮТСЯ. ДЛЯ ПОДБОРА АНАЛОГА СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ

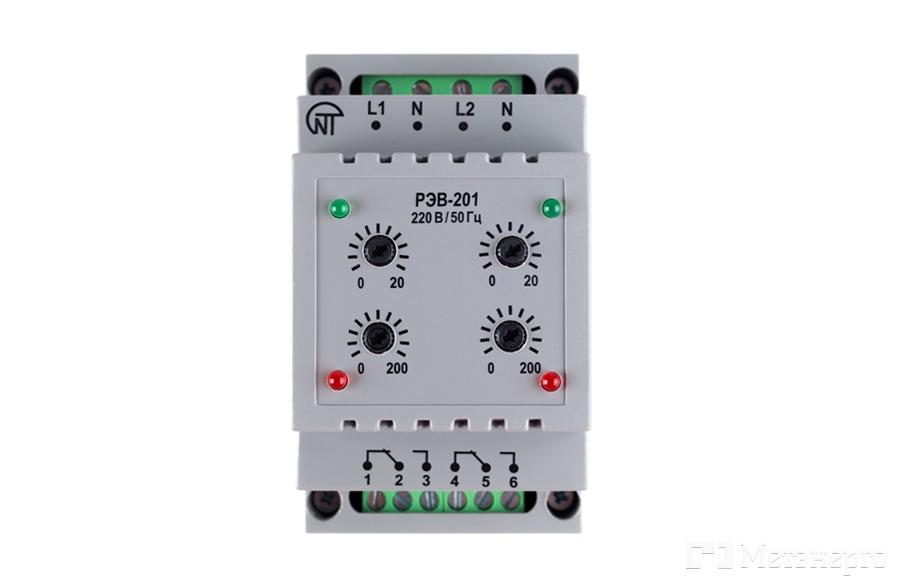

Реле времени электронное двухканальное с задержкой на включение REV-201 предназначено для коммутации электрических цепей переменного тока 220 В/50 Гц и постоянного тока 24-100 В с регулируемой задержкой времени включения от 0 до 220 с.

Устройство состоит из двух независимых реле времени (двух каналов). Отсчет выдержки времени каждого канала начинается с момента подачи питания на соответствующий канал.

Соответствующая схемы подключения реле REV-201 позволяет реализовать:
независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
параллельную работу каналов (питание на оба канала подается одновременно).

Задержка времени включения по каждому каналу выставляется отдельно. Каждый канал имеет две регулировки:от 0 до 20с и от 0 до 200с и время задержки срабатывания канала определяется суммой задержек, выставленных двумя потенциометрами.

Зеленый светодиод соответствующего канала индицирует наличие напряжения на канале. Красный светодиод индицирует срабатывание канала.

Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту:

Цепь питания реле гальванически развязана с выходными цепями.
