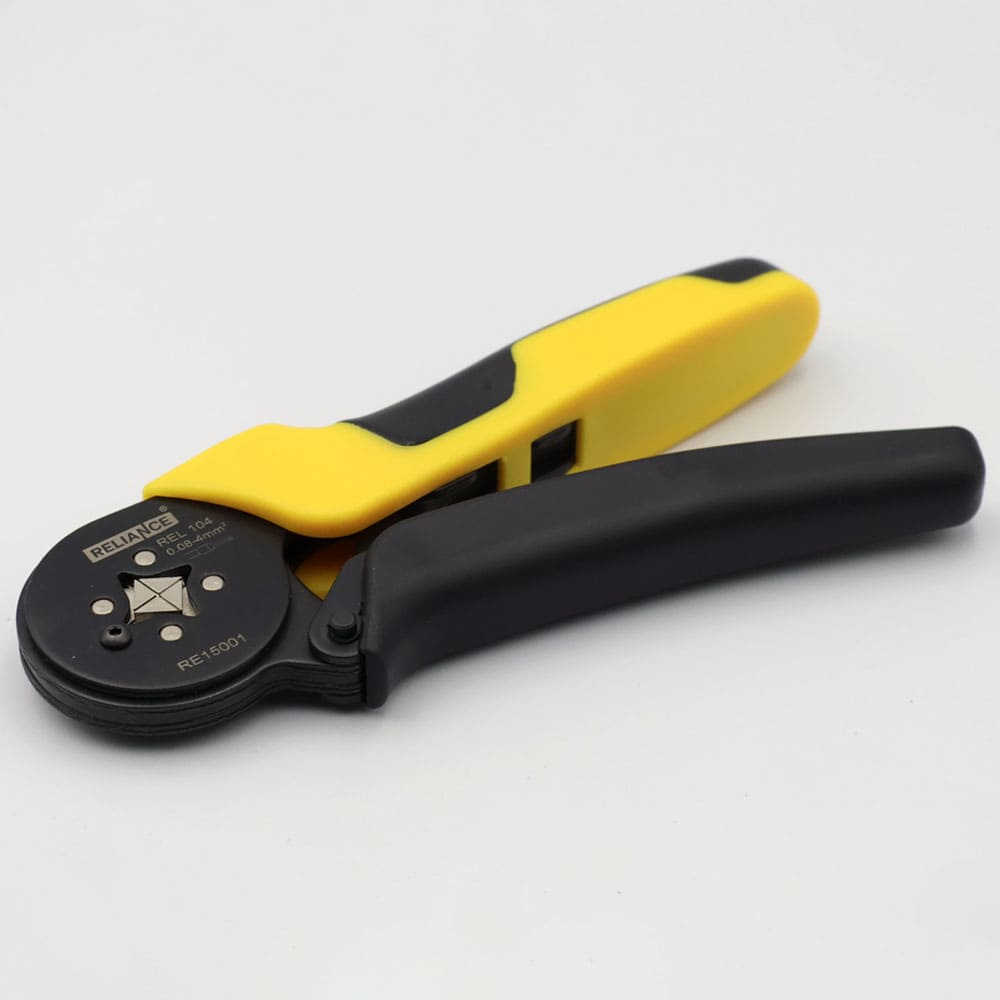

(RE15001) Инструмент опресcовочный REL 104 для трубчатых наконечников (HB, EN), диапазон обжима 0,08-4 мм², Reliance

(RE15001) Инструмент опресcовочный REL 104 для трубчатых наконечников (HB, EN), диапазон обжима 0,08-4 мм², Reliance

Код: RE15001

Назначение: для опрессовки втулочных (трубчатых, гильзовых) наконечников (вне зависимости от наличия изоляции).

Для опрессовки трубчатых наконечников для двух проводов рекомендуется применять инструменты с цанговыми механизмами (серия HSC тм Takel и инструменты REL-410, 516, 616, 716, 816 тм Reliance).

Материал: Корпус – сталь двухслойная, механизм – сталь, рукоятки – пластик с матовой поверхностью (минимизирует возможность скольжения).

Температуры эксплуатации: от -30 до +60 С°.

Тип матриц: Съемные матрицы (крепление на двух винтах). Внутри одной серии инструментов (HS, SN) разные модели обладают взаимозаменяемостью матриц.

• Все инструменты для опрессовки трубчатых наконечников тм Takel и тм Reliance  (кроме серии "PZ") имеют храповой механизм, предохраняющий от преждевременного ослабления и раскрытия матриц (до полного завершения обжима), соответственно от недоопрессовки наконечника.

• Также механизм оснащен системой регулируемой разблокировки, которая в случае необходимости, позволяет разблокировать механизм и развести матрицы до окончания опрессовки.

• Инструменты (кроме серии "PZ") имеют регулятор усилия давления матриц.

• Во всех инструментах (кроме инструмента REL 616) провод с наконечником заводится в матрицу сбоку под прямым углом к плоскости инструмента, а в инструменте REL 616, ввод производится в торец передней части инструмента в плоскости самого инструмента. Эта уникальная характеристика инструмента REL-616 позволяет использовать его в местах с ограниченным пространством, где использование других инструментов затруднено.

• Запрещается работать инструментом с проводами, находящимися под напряжением.

• Инструментом для трубчатых (втулочных) наконечников обжимается только гильза наконечника. Изоляция обжиму не подлежит.

• Всегда следует правильно выбирать номинал матрицы, исходя из сечения провода и наконечника, а также визуально контролировать результат опрессовки.

Универсальный инструмент для всех типов трубчатых наконечников (под один и два провода). Инструмент с торцевым четырехгранным механизмом и увеличенным диапазоном обжима (до 16мм²). Удобный регулятор усилия давления (вращается пальцами без предварительного выкручивания), пластиковые рукоятки с прорезиненными поверхностями.

Специализация инструмента- для трубчатых наконечников

Диапазон обжима, мм² - для одного провода: 0,08-4 мм²

Индивид. Упаковка - карт. уп.

Вес инструмента без упаковки - 510 гр.

Длина инструмента без упаковки - 195 мм.

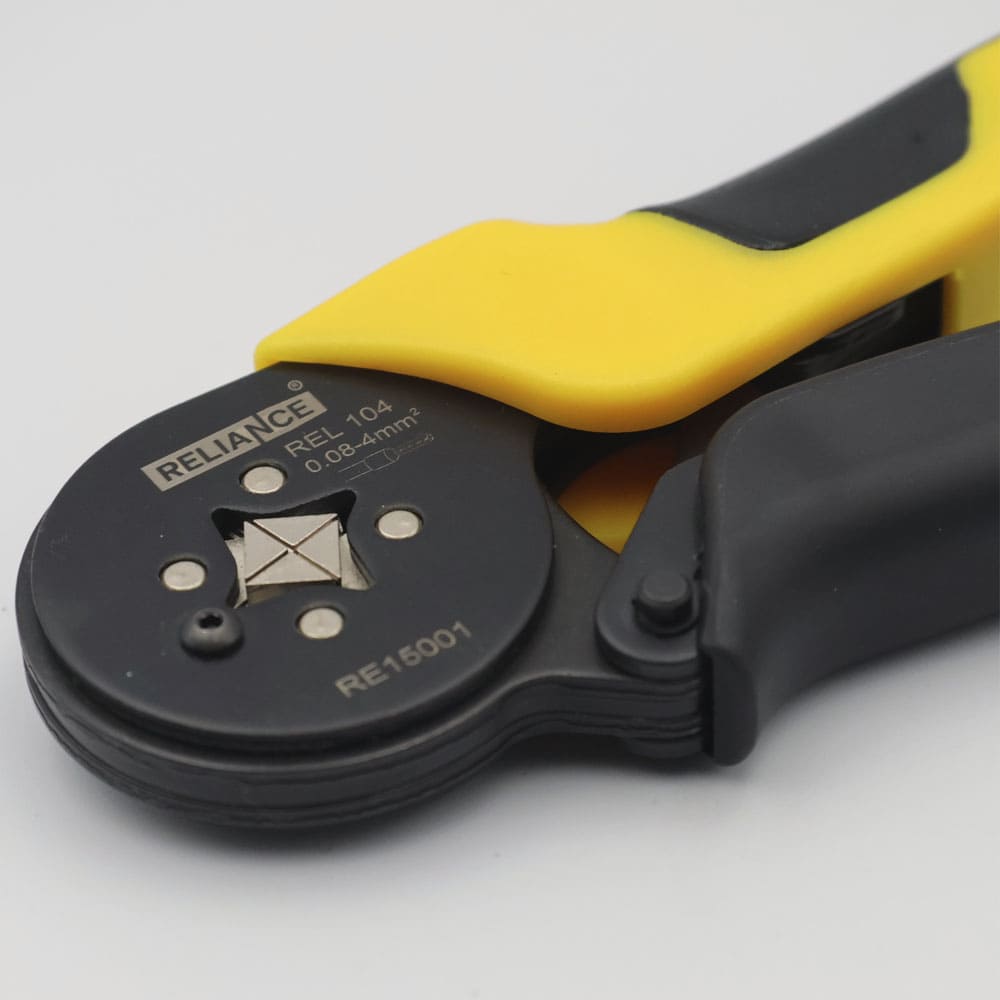

Тип матриц - саморегулирующаяся с 4-мя гранями (диафрагменного типа)

Ширина матрицы (длина обжима) - 16 мм (минимальная глубина торцевой матрицы)

Регулятор на корпусе - Регулятор прижимного усилии

 Механизм - Храповой механизм с системой разблокировки
