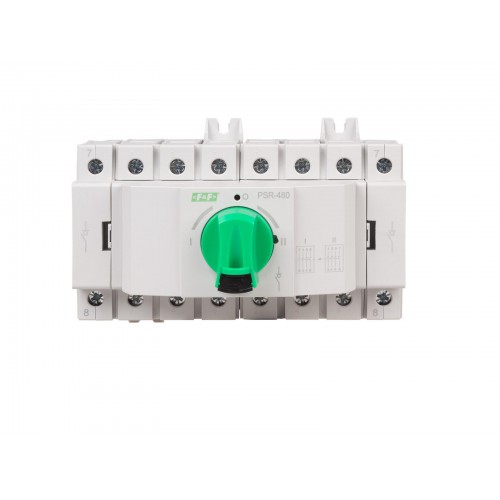

(PSR-480) Переключатель нагрузки PSR-480, вращающийся, 4Р 80 А (1-0-2) F&F

(PSR-480) Переключатель нагрузки PSR-480, вращающийся, 4Р 80 А (1-0-2) F&F

Код: PSR-480

Переключатель модульный с поворотным механизмом PSR-440



Модульные сетевые коммутаторы реализуют программу коммутации 1-0-2, позволяющую, например, подключить одну из двух входных линий к выходу или полностью разъединить схемы. Контакты переключателя выполняют функцию разъединителя, поэтому можно переключать нагрузку к указанному номинальному току нагрузки.

Характеристики:

Контакты 4P

Привод механизма Ручной, вращающийся

Номинальное напряжение переключения Ue(AC) 415 В

Напряжение изоляции Ui 800 В

Перенапряжение импульсное Uimp 8 кВ

Коммутационная мощность 52 кВт

Утраты мощности (для номинального тока) на полюс 2.4 Вт

Общие потери мощности (для номинального тока) 9.6 Вт

Подключение клеммы винтовые

Номинальный ток [AC-21B/AC-22A] 80 A

Диаметр кабеля (минимум) 2.5 мм²

Диаметр кабеля (максимальный) 35 мм²

Выносливость контактов 10000 циклов

Функция 1-0-2, трехпозиционная

Частота 50÷60 Hz

Размер 8 модулей (ширина: 135 мм, высота: 94 мм, глубина: 104 мм)

Монтаж на DIN-рейку или плоскость

Диапазон рабочих температур -20÷50°C

Степень защиты IP20
