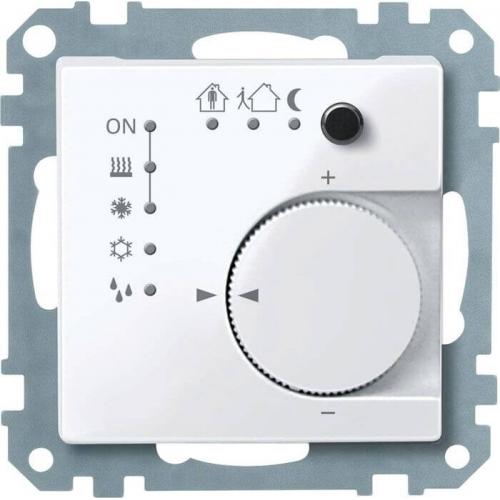

(MTN616725) Терморегулятор KNX с 4- кнопочным интерфейсом Merten System M, белый, Schneider Electric

(MTN616725) Терморегулятор KNX с 4- кнопочным интерфейсом Merten System M, белый, Schneider Electric

Дизайн:System M.

Прибор представляет собой терморегулятор с бинарным входом. Прибор управляет устройством нагрева или охлаждения, передавая ему через KNX сигнал управления, значение которого зависит от режима работы, а также заданной и фактической температуры в помещении. Температура измеряется встроенным или выносным датчиком, который должен быть подключен к кнопочному интерфейсу. Кнопочный интерфейс формирует внутренний сигнал, напряжения которого достаточно для подключения четырех обычных кнопок или сухих контактов. Из них два входа могут использоваться для подключения светодиодов с низким потребляемым током.

Используется со следующими компонентами:

Функции программного обеспечения KNX:

Функции терморегулятора:

Законы регулирования, используемые контроллером:2-точечный, пропорциональноинтегральный а также пропорционально-интегральный, реализованный через ШИМ. Выходной сигнал:Аналоговый в диапазоне от 0 до 100 % или дискретный ВКЛ/ОТКЛ. Режимы регулятора:

■ Управление нагревом с одного выхода контроллера

■ Управление охлаждением с одного выхода контроллера

■ Нагрев и охлаждение с раздельными регулирующими выходами

■ Управление нагревом и охлаждением с одного выхода контроллера

■ 2-ступенчатое регулирование нагрева с 2 выходов управления

■ 2-ступенчатое регулирование охлаждения с 2 выходов управления

Режимы работы:комфортный, расширенный комфортный, дежурный, экономичный (ночной), защита от замораживания и перегрева/перегрева. Управление:уставка задается в установленном диапазоне с помощью рукоятки;имеющиеся функции кнопок могут быть перенастроены или отключены. Защита регулирующего вентиля, блокировка контроллера

Функции кнопочного интерфейса:

включение, светорегуляция, внешние жалюзи, блок оценки (блок оценки для светорегуляции, дополнительный блок для световых сцен с/без функции памяти, блок оценки температуры, яркости)

Кнопочный интерфейс:до 4 входов, 2 из которых могут использоваться как выходы и один для подключения выносного датчика.

Выходное напряжение: 5 В (БСНН)

Выходной ток: макс. 0,8 мA

Макс. длина кабеля: входного/выходного –5 м, выносного датчика –50 м

Дополнительные аксессуары: выносной датчик для измерения температуры пола/воздуха в помещении
