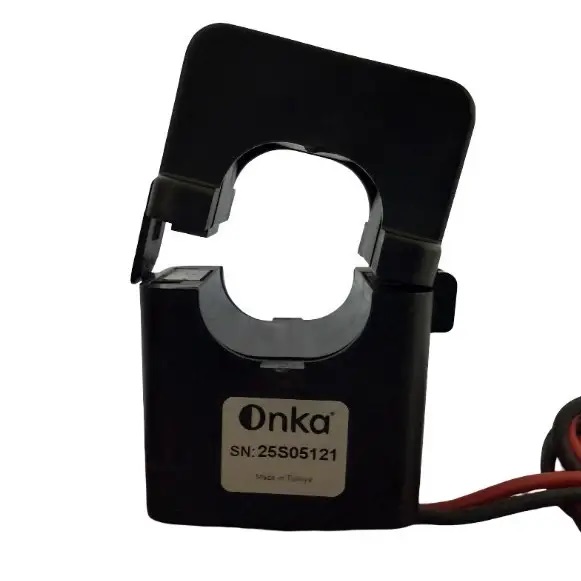

(MSK362005904) Трансформатор тока с разъемным сердечником 200/5A, Ø 36 (кл.3=3,75VA), ONKA Elektrik

(MSK362005904) Трансформатор тока с разъемным сердечником 200/5A, Ø 36 (кл.3=3,75VA), ONKA Elektrik

Трансформатор тока с разъёмным (раскрывающимся) сердечником ONKA Elektrik MSK362005904 с коэффициентом трансформации 200/5 А предназначен для щитовых амперметров и индикации токовой нагрузки, где не требуется высокая точность учёта. Класс точности 3 (3,75 ВА). Исполнение — разъёмный (раскрывающийся).

Технические преимущества и конструктивные особенности MSK362005904

• Коэффициент трансформации 200/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными счётчиками и щитовыми приборами.
• Класс точности 3 (3,75 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Типоразмер Ø 36: позволяет установить трансформатор на проводник или шину соответствующего сечения.
• Максимальное напряжение сети 0,72 кВ, испытательное напряжение 3 кВ (1 минута): обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+85 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Термическая стойкость Ith = 60 In, динамическая стойкость Id = 1 In: сохраняет работоспособность при кратковременных перегрузках и токах короткого замыкания сети.

Точность измерения и безопасность эксплуатации

Корпус MSK362005904 рассчитан на длительную эксплуатацию без потери метрологических характеристик в диапазоне -25...+85 °C. При эксплуатации важно соблюдать общее правило для трансформаторов тока: вторичная обмотка должна быть замкнута на измерительный прибор или закорочена — работа с разомкнутой вторичной цепью недопустима и опасна для персонала и оборудования.

Область применения и монтаж

Трансформатор MSK362005904 надевается на проводник без его отключения и разборки щита, без необходимости разрыва силовой цепи. Устройство применяется в следующих задачах:

• Щитах учёта промышленных и коммерческих объектов.
• Релейной защите и автоматике при подключении к устройствам контроля тока.
• Учёте электроэнергии на вводных и отходящих присоединениях распределительных щитов.
