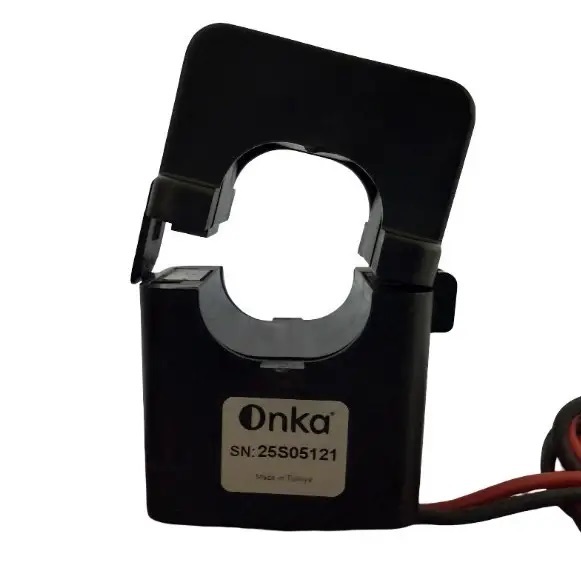

(MSK361005902) Трансформатор тока с разъемным сердечником 100/5A, Ø 36 (кл.3=1,5VA), ONKA Elektrik

(MSK361005902) Трансформатор тока с разъемным сердечником 100/5A, Ø 36 (кл.3=1,5VA), ONKA Elektrik

Трансформатор тока с разъёмным (раскрывающимся) сердечником ONKA Elektrik MSK361005902 с коэффициентом трансформации 100/5 А предназначен для щитовых амперметров и индикации токовой нагрузки, где не требуется высокая точность учёта. Класс точности 3 (1,5 ВА). Исполнение — разъёмный (раскрывающийся).

Технические преимущества и конструктивные особенности MSK361005902

• Коэффициент трансформации 100/5 А: номинальный вторичный ток 5 А обеспечивает совместимость со стандартными счётчиками и щитовыми приборами.
• Класс точности 3 (1,5 ВА): гарантирует нормированную погрешность измерения в пределах, установленных производителем.
• Типоразмер Ø 36: позволяет установить трансформатор на проводник или шину соответствующего сечения.
• Максимальное напряжение сети 0,72 кВ, испытательное напряжение 3 кВ (1 минута): обеспечивает безопасную гальваническую развязку измерительной цепи от силовой сети.
• Рабочий диапазон температур -25...+85 °C: сохраняет метрологические характеристики при эксплуатации как в помещении, так и на открытых объектах.
• Термическая стойкость Ith = 60 In, динамическая стойкость Id = 1 In: сохраняет работоспособность при кратковременных перегрузках и токах короткого замыкания сети.

Точность измерения и безопасность эксплуатации

Как и все трансформаторы тока, модель MSK361005902 нельзя оставлять с разомкнутой вторичной обмоткой при наличии тока в первичной цепи — это создаёт опасное перенапряжение и может вывести устройство из строя. Перед отключением измерительного прибора вторичную цепь необходимо закоротить. Соответствие стандартам IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2 подтверждает метрологическую надёжность устройства.

Область применения и монтаж

Трансформатор MSK361005902 надевается на проводник без его отключения и разборки щита, без необходимости разрыва силовой цепи. Устройство применяется в следующих задачах:

• Измерительных цепях счётчиков электроэнергии и щитовых амперметров.
• Системах диспетчеризации и мониторинга энергопотребления.
• Щитах учёта промышленных и коммерческих объектов.
