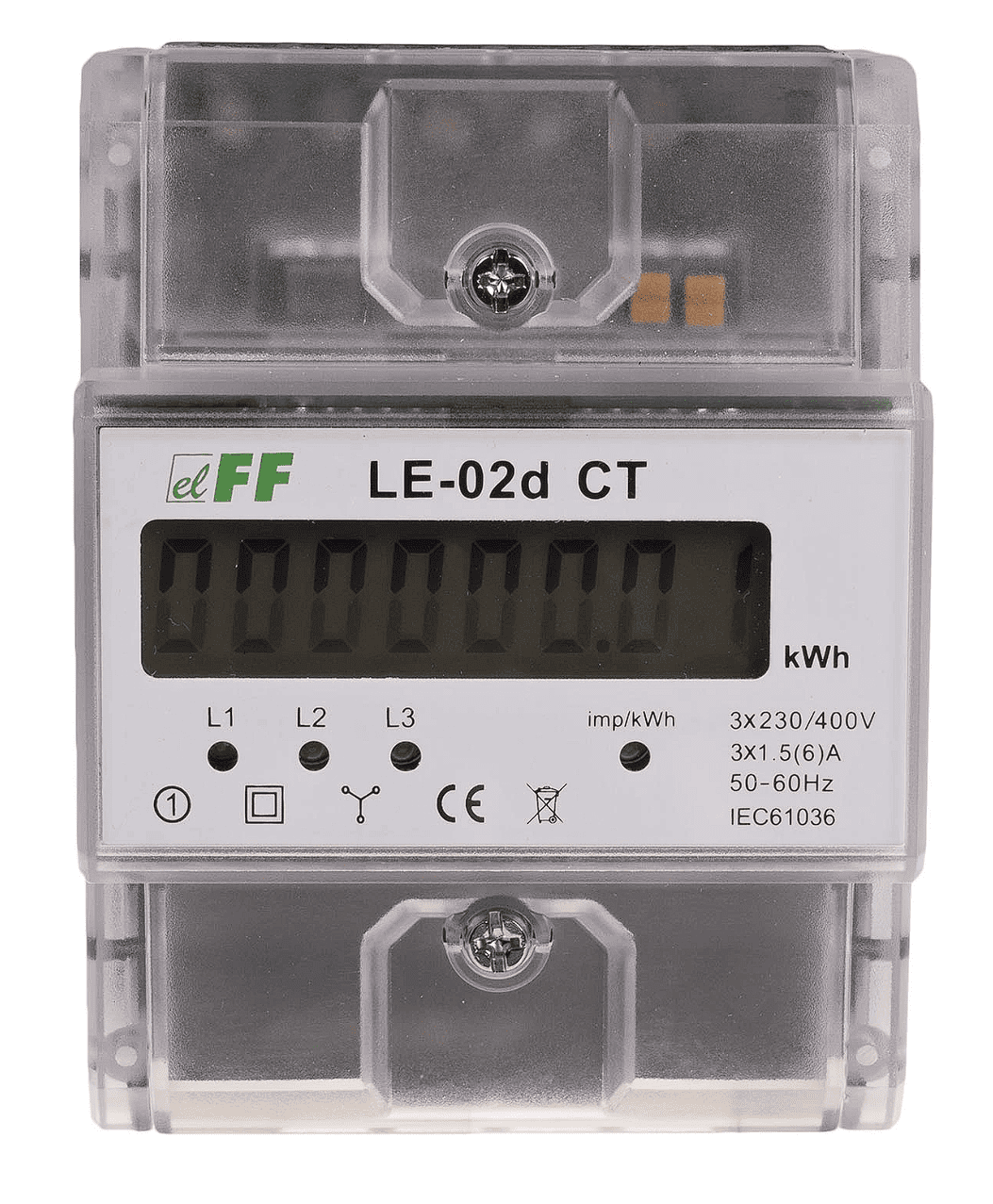

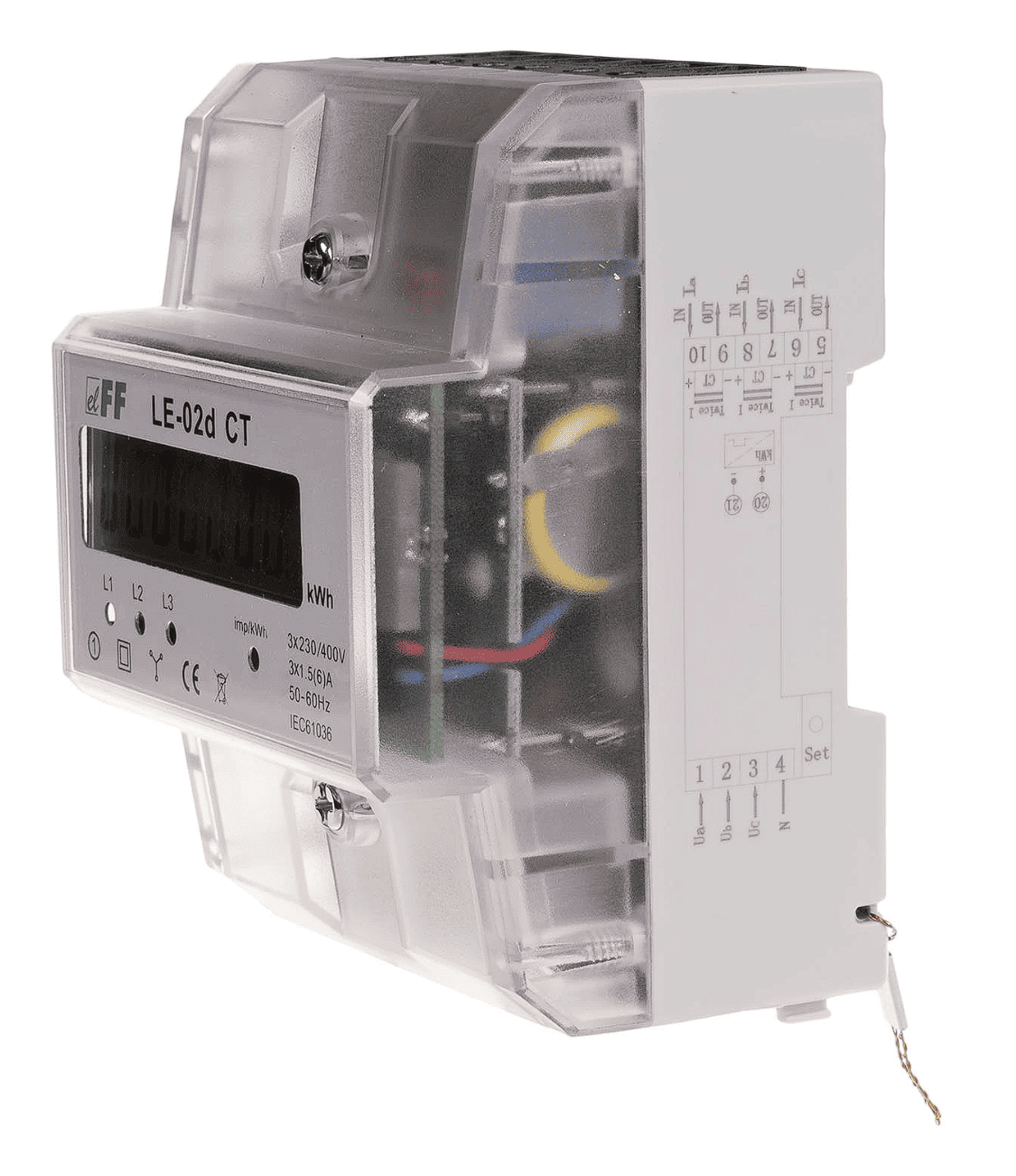

(LE-02D-CT) Счетчик электроэнергии трехфазный, трансформаторного подключения, 3x400V AC+N, 6A, IP20, F&F

(LE-02D-CT) Счетчик электроэнергии трехфазный, трансформаторного подключения, 3x400V AC+N, 6A, IP20, F&F

Код: LE-02D-CT

Трехфазный. Трансформаторного подключения. С программированием трансформатора.

LE-02D CT - это статический (электронный) калиброванный счетчик электричества трехфазной сети переменного тока трансформаторного подключения.

Счетчик потребления электроэнергии предназначен для работы с трансформаторами тока с первичным током в диапазоне Ip 5÷6000А и вторичным током 5А. Максимальный измеренный ток системы определяется значением первичного тока Ip используемого трансформатора тока. Пользователь имеет возможность установить соотношение трансформаторов, используемых в системе, что позволяет указывать фактическое значение.

Принцип действия

Специальная электронная система под воздействием протекающего тока и напряжения в каждой фазе генерирует импульсы в количестве, пропорциональном потребляемой электроэнергии в этой фазе. Потребление энергии в фазе сигнализируется мигающим светодиодом (L1, L2, L3). Сумма импульсов от трех фаз, сигнализируемая мигающим светодиодом, преобразуется в энергию, потребляемую в трехфазной сети, и ее значение отображается на ЖК-дисплее.

В памяти индикатора хранятся значения первичных токов Ip трансформаторов, которые можно использовать. Выбор правильного значения, в соответствии со значениями подключенных трансформаторов, устанавливает правильный коэффициент, в соответствии с которым рассчитывается фактическое значение потребляемой электрической энергии. ЖК-дисплей показывает фактическое значение энергии, потребляемой в формате, в зависимости от выбранной передачи.

Характеристики:

Напряжение питания - 3 x 400 В+N

Максимальный ток нагрузки - 6 А

Напряжение подключения SO+ SO- - макс. 30 В DC

Ток подключения SO+ SO- - макс. 27 мА

Длина импульса SO+ SO- - 35 мс

Класс точности    -B

Минимальный измеряемый ток - 0,04 А

Размер    - 4,5 модулі (75 мм)

Диапазон рабочих теператур   -  -20÷55°C

Уровень защиты - IP20

Гарантия - 24 місяці

Производитель - F&F
