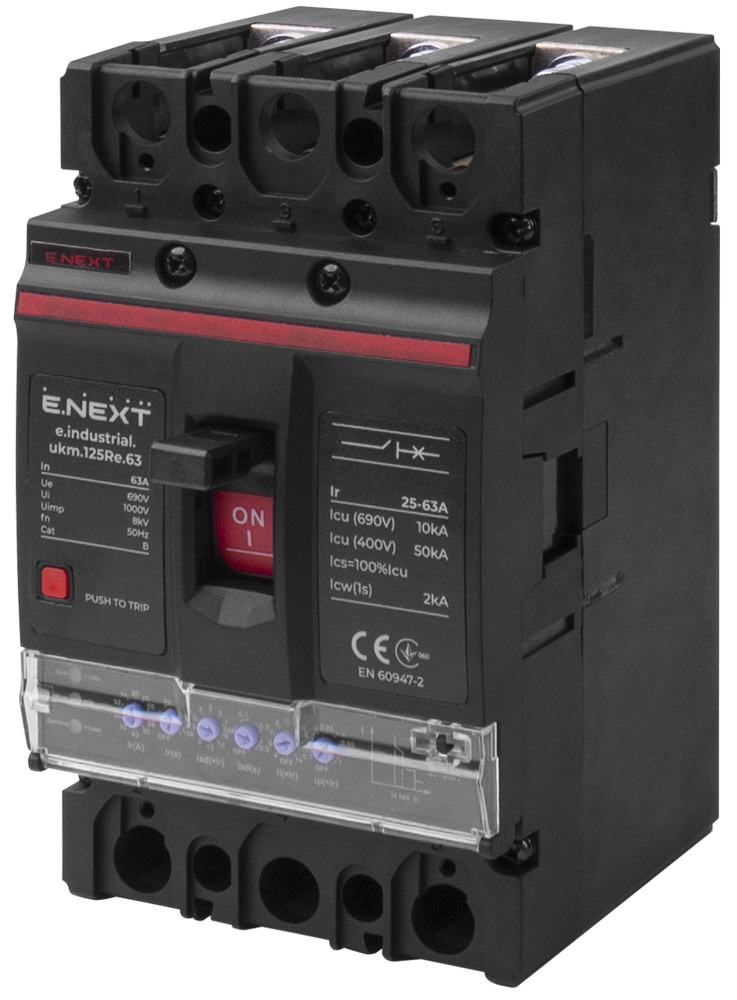

(i0770055) Силовой автоматический выключатель e.industrial.ukm.125Re.63, Iн=63 Ампер, 3 полюса, с электронным расцепителем, E.NEXT

(i0770055) Силовой автоматический выключатель e.industrial.ukm.125Re.63, Iн=63 Ампер, 3 полюса, с электронным расцепителем, E.NEXT

Электротехническая Компания E.NEXT-Украина – украинское представительство E.NEXT International Electrotechnical Group, сеть предприятий которого реализует комплексные решения в энергетике. Компания предлагает полный спектр электротехнической светотехнической и кабельно-проводниковой продукции.

Предназначены для защиты низковольтных электрических сетей и оборудования от токов перегрузки и короткого замыкания, а также редких оперативных коммутаций электрических сетей.

Принцип действия

Характеристика отключения автоматического выключателя серии e.industrial.ukm.Re не зависит от температуры окружающей среды. При температурах в месте установки выключателя близких к 100°С сработает тепловая защита платы расцепителя, что приведет к отключению выключателя. Поскольку питание электронного расцепителя осуществляется от встроенных трансформаторов тока, то правильность его работы гарантируется при наличии нагрузочного тока не менее 15% и наличия напряжения хотя бы в одной фазе.

Силовые автоматические выключатели серии e.industrial.ukm.Re изготовлены в литом корпусе из термостойкого склона полного полиамида, который не горит. Защитные функции выключателей выполняет электронный расцепитель. Его питание и измерение величины тока обеспечивают встроенные трансформаторы тока, установленные в каждой фазе. При возникновении сверхток, превышающих уставки срабатывания, электронный расцепитель подает сигнал выключения на электромагнит выключения, который влияет на механизм свободного расцепления, отключает выключатель.

Электронный расцепитель автоматов серии e.industrial.ukm.Rе имеет следующие возможности:

1. Регулювання уставки при тепловому перевантаженні в межах від 0,4 до 1,0 від номінального струму вимикача з кроком 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 11. Регулировка уставки при тепловой перегрузке в пределах от 0,4 до 1,0 от номинального тока выключателя с шагом 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 1

2. Регулирование времени срабатывания при тепловой перегрузке

3. Регулировка срабатывания при токе короткого замыкания в пределах от 1.5 до 12 от номинального тока выключателя с шагом OFF, 1.5, 2, 4, 6, 8, 10, 12. Характеристика отключения автоматического выключателя серии e.industrial.ukm. от температуры окружающей среды При температурах в месте установки выключателя, близких к 100°С, сработает тепловая защита платы расцепителя, что приведет к отключению выключателя. В каждом полюсе выключателя дополнительно установлены электромагнитные расцепители с уставкой срабатывания в пределах 15-17 In, осуществляющие резервную защиту от короткого замыкания в случае возникновение неисправностей электронного расцепителя. Поскольку питание электронного расцепителя осуществляется от встроенных трансформаторов тока, то правильность его работы гарантируется при наличии нагрузочного тока не менее 15% и наличия напряжения хотя бы по одной фазе.

Параметры:
