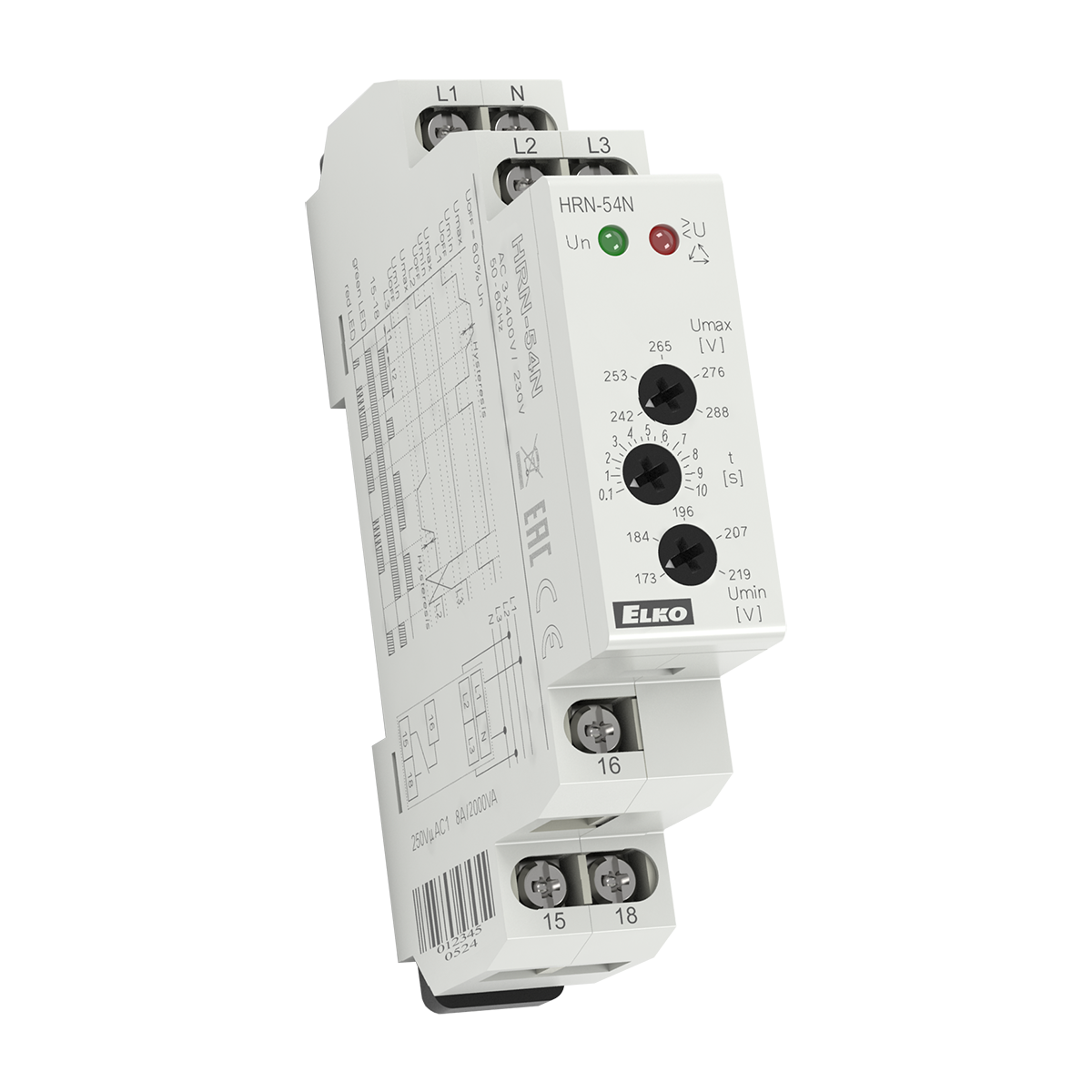

(HRN-54N) Реле контроля напряжения в 3-фазных сетях HRN-54N, 3x400V/230V, 3x400V+нулевой провод, ELKO

(HRN-54N) Реле контроля напряжения в 3-фазных сетях HRN-54N, 3x400V/230V, 3x400V+нулевой провод, ELKO

Реле в 3-фазной сети мониторирует величину фазового напряжения. Можно настроить два независимых уровня напряжения и контролировать повышение и понижение напряжения отдельно. В нормальном состоянии, когда напряжение колеблется в пределах наставленных уровней, выходное реле замкнуто, красный LED не светит. Если напряжение изменится и пересечет границы настроенных уровней, выходное реле разомкнет и начнет светить красный LED (LED указывает состояние ошибки, при отсчете времени-мигает). При нарушении последовательности фаз светит красный LED (реле разомкнуто). Если напряжение питания снизится ниже 60%Un (UOFFуровень отключения), произойдет мгновенноое размыкание реле без реализации задержки, красный LED укажет на состояние ошибки. Если в этот момент происходит остчет времени, то он будет немедленно завершен.

Особенности:

- реле контролирует последовательность фаз

- мониторирует величину напряжения в 3-фазной системе напряжения

- служит для контроля напряжения, последовательности и выпадения фаз в распредщите (защита оборудования)

- состояние ошибки указывает красный LED и размыкание выходного контакта реле

- выходной контакт 1x переключ. 8 A/250 V AC1

- если напряжение питания станет ниже 60%Un (UOFF уровень отключения), произойдет немедленное

- размыкание реле без реализации задержки

- HRN-54 - питание со всех фаз, это значит, что реле и при выпадении одной из фаз сохраняет все свои функции

- HRN-54N - питание L1-N, это значит, что реле контролирует и нарушение нейтраля

- в исполнении 1-МОДУЛЬ, крепление на DIN рейку,
