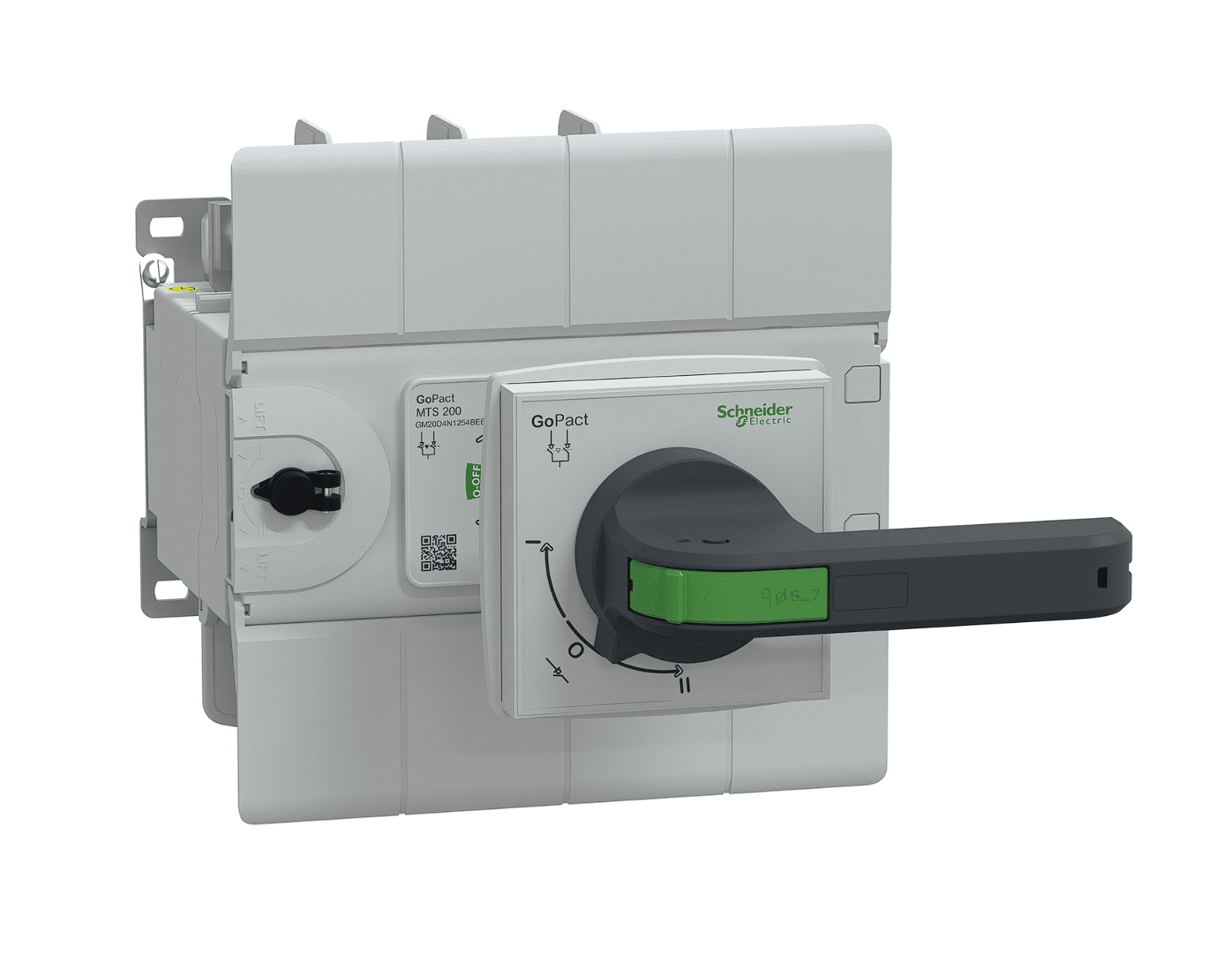

(GM20D4N1254BEE) Переключатель-ручной ввод резерва, GoPact MTS 200, 4 полюса, 125A, ~400В 50/60Гц, выносная поворотная ручка, Schneider Electric

(GM20D4N1254BEE) Переключатель-ручной ввод резерва, GoPact MTS 200, 4 полюса, 125A, ~400В 50/60Гц, выносная поворотная ручка, Schneider Electric

Код: GM20D4N1254BEE

Этот продукт является частью новой серии оборудования GoPact "Ручной переключатель-нагрузка" (GoPact MTS). Это оборудование для ручного переключения нагрузки или узел переключения источников питания, позволяющий переключать нагрузку из обычного источника N на резервный источник R. Он состоит из 2-х механически сблокированных 4-х полюсных выключателей-нагрузок. GoPact MTS сочетает в себе компактность, высокую производительность и удобство для клиентов. GoPact MTS имеет хорошее соотношение цена-качество для простых приложений и обеспечивает надежное электрическое решение для ваших приложений. Линейка GoPact MTS включает номиналы от 63 A до 2000 A в 6 типоразмерах. GoPact MTS 100 доступен в размере корпуса 1. Номинальный рабочий ток (Ie) составляет 63 А с категорией использования AC-23A в соответствии со стандартом IEC 60947-3 и с категорией использования AC32-B в соответствии со стандартом IEC60947-6-1. Рабочее напряжение до 415 В переменного тока 50/60 Гц. Переключатель-нагрузка имеет 3 стабильных положения (положение Включено "I" или "II" и положение Выключено "O"), которые четко обозначены на лицевой стороне продукта. Он управляется с помощью выносной поворотной ручки, которая может быть заблокирована в положении ВЫКЛЮЧЕН с помощью 3 замков. GoPact MTS оснащен набором вспомогательных контактов как стандартный аксессуар, состоящий из 2 переключающих контактов NO/NC (по одному для каждого выключателя-нагрузки). Степень защиты IP – IP54 на лицевой стороне внутри корпуса в соответствии с IEC 60529. Размеры продукта: 175 мм (длина) x 118 мм (ширина) x 68 мм (высота). Вес изделия – 2,5 кг. GoPact MTS 100 отвечает стандартам IEC 60947-3 и IEC60947-6-1. Серия GoPact MTS обладает преимуществами гарантии качества Schneider Electric.

Серия продукта - GoPact MTS

Тип изделия или компонента - Ручной переключатель

Название продукта - GoPact MTS 200

Область применения - Изменить источник поставки

frame size - 200

Соответствие требованиям по изоляции - Так в соответствии с МЭК 60947-3

Класс выключателя ввода резерва - ПК

Описание полюсов - 4P

Ith] условный тепловой ток в открытом исп. - 125 А на 40 °C

[Ithe] условный тепловой ток в оболочке - 125 А (40 °C)

Номинальная рабочая мощность [Вт] - 65 кВт AC-23A в соответствии с МЭК 60947-3

[Ue] номинальное рабочее напряжение - 415 В переменный ток 50/60 Гц

Отключающая способность - 1000 А AC-23A

Rated making capacity - 1250 А AC-23A

Тип управления - Удлиненная поворотная ручка

Режим работы - Ручной

Индикатор положения контакта - Да

Механическое взаимоблокирование - С механической блокировкой

Описание параметров блокировки - Навесной замок в выключенном положении

От 1 до 3 навесных замков

[Uimp] номинальное импульсное выдерживаемое напряжение - 12 кВ

[Icm] номинальная наибольшая включающая способность - 7,7 кА пик

Количество позиций контактов - 3

Способ крепления - Фиксация

Монтажная опора - Задняя панель

DIN-рейка

Клеммы подключения - 1 кабель с наконечником размер проволоки 25 мм²

Момент затяжки - 10 Н.м
