(GK-14F) Реле напряжения 3-ф 5А, 260-460V AC,с таймером задержки, последовательность фаз, Tense

(GK-14F) Реле напряжения 3-ф 5А, 260-460V AC,с таймером задержки, последовательность фаз, Tense

Реле контроля напряжения 3-х фазное с таймером задержки возврата в рабочее состояние, контроль повышенного и пониженного напряжения, настройка значений минимального и максимального напряжения

Алгоритм работы реле контроля напряжения следующий:если реле подключено к напряжению питания и межфазное напряжение не выходит за диапазон, установленный с помощью верхнего и нижнего кругового переключателя, то реле находится в рабочем состоянии-индикатор"РЕЛЕ"светится, контакты 2-3 замкнуты, индикатор ON подсвечен индикатор U>или

Если нарушается последовательность чередования фаз, то реле размыкает контакты 2-3 , контакты 1-3 замыкаются, гаснет индикатор ON, и подсвечивается индикатор . При восстановлении порядка последовательности фаз реле возвращается в рабочее положение.

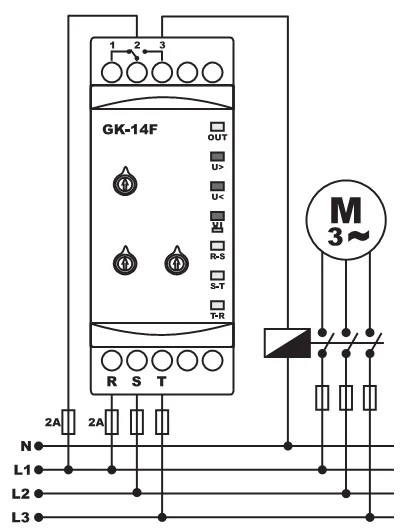

Схема подключения реле
