(GK-13) Реле напряжения 3-ф 5А, 260-460V AC,с таймером задержки, Tense

(GK-13) Реле напряжения 3-ф 5А, 260-460V AC,с таймером задержки, Tense

Алгоритм работы реле контроля напряжения следующий:если реле подключено к напряжению питания и межфазное напряжение не превышает установленного с помощью верхнего кругового переключателя значения и не ниже 95 вольт, то реле находится в рабочем состоянии-индикатор"РЕЛЕ"светится, контакты 2-3 замкнуты, индикатор ON подсвечен индикатор U>не подсвечен. Если напряжение вышло за предел (400-460В), то через 2 секунды контакты 2-3 размыкаются, контакты 1-3 замыкаются, гаснет индикатор ON, и подсвечивается соответствующий индикатор U>. Если напряжение возвращается в установленный промежуток, то после интервала времени, установленного с помощью нижнего кругового переключателя (в диапазоне от 0,1 до 10 секунд)

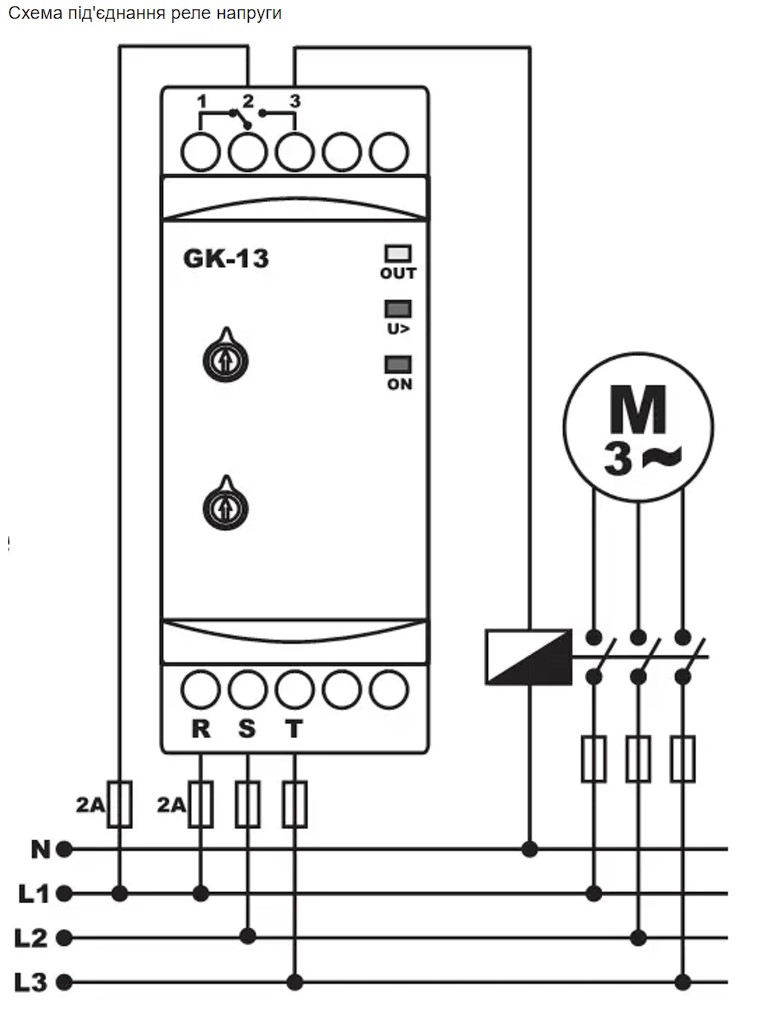

Схема подключения:
