(FRT 800/020-500/100) Плётеная медная шина 800мм². Ø 16мм. длинной — 500мм. 2060 A (ΔT 50°C), Elexo

(FRT 800/020-500/100) Плётеная медная шина 800мм². Ø 16мм. длинной — 500мм. 2060 A (ΔT 50°C), Elexo

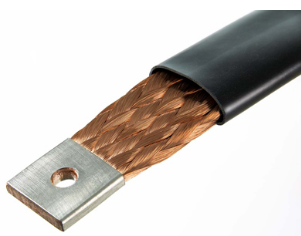

Медная плетеная токопроводящая шина–это гибкий многожильный проводник, который состоит из плетенной медной проволоки толщиной 0,1 - 1 мм (голой или луженой), который сплетен по принципу косички (отсюда и название–плетеная) с припаянными или опрессоваными по краям контактными площадками. Контактные площадки по краям изготавливаются из медной пластины или трубчатого наконечника. Контактная поверхность по умолчанию покрываться оловом или техническим серебром. Лужение уменьшает сопротивление и потери в местах соединения, а также значительно увеличивает срок службы такой шины. Плетеные гибкие шины могут быть изолированы с помощью термоусадочных трубок или оболочек из ПВХ изоляции.

Основные преимущества медной плетеной шины:

- Гибкость по всей длине изделия;

- Высокая прочность многожильного материала на изгиб;

- Стойкость к механическим деформациям;

- Неограниченное количество циклов сгибания-разгибания;

- Возможность поворота с различным радиусом;

- Способность полностью погашать вибрацию;

- Плетеная связь–это отличная компенсационная перемычка;

- Высокая устойчивость применения в сложных условиях эксплуатации;

- Отсутствие теплового расширения и деформации.

Габаритные размеры токопроводящей плетеной шины

- Сечение:от 10 до 5.000 мм²(нестандартное сечение - под заказ);

- Толщина жилы:от 0,1 мм до 1,0 мм;

- Ширина клемм:от 9 мм до 120 мм;от 8 до 200 мм.

Изоляция токопроводящей плетеной шины:

- Материал:PVC термопластичный модифицированный самогаснущий полиэтилен чёрного цвета;

- Толщина:от 1.6 мм до 2 мм;

- Прочность на растяжение:>200%;

- Прочность на разрыв:>15 Н/мм;

- Диэлектрическая стойкость изоляции:20 кВ/мм;

- Напряжение изоляции:до 1000 V AC/1500 V DC;

- Рабочий диапазон температур:от -40С°до +115С°.

Область применения:

- Шины медные гибкие плетеные предназначены для присоединения электрооборудования в случаях, когда необходима максимальная гибкость соединения;

- Расхождение в соосности контактных выводов;

- Неудобство монтажа с ограниченным пространством для подключения;

- Подведение питания к подвижным элементам;

- Плетеная шина применяется при подключении оборудования высокой мощности:силовых трансформаторов, шинопроводов и тоководов с токами до 7500А и напряжением от 6 до 36 кВ;

- Компенсация теплового расширения в оборудовании высокой мощности, подведение питания к нагревательным элементам, промышленным печам;

- Компенсация вибраций или динамических ударов;

- Гибкие плетеные шины устанавливается в системах заземления, молниезащиты и выравнивания потенциалов;

- В системах защиты от статического или атмосферного электричества (искрозащита);

- В системах защиты от электромагнитных помех в центрах обработки данных;

- В системах электрохимической защиты от коррозии (катодная и протекторная защита);

- Устанавливаются в трансформаторных подстанциях как альтернатива кабелю, благодаря своей высокой пропускной способности.

Более подробную информацию о данной позиции Вы можете узнать из соответствующего каталога
