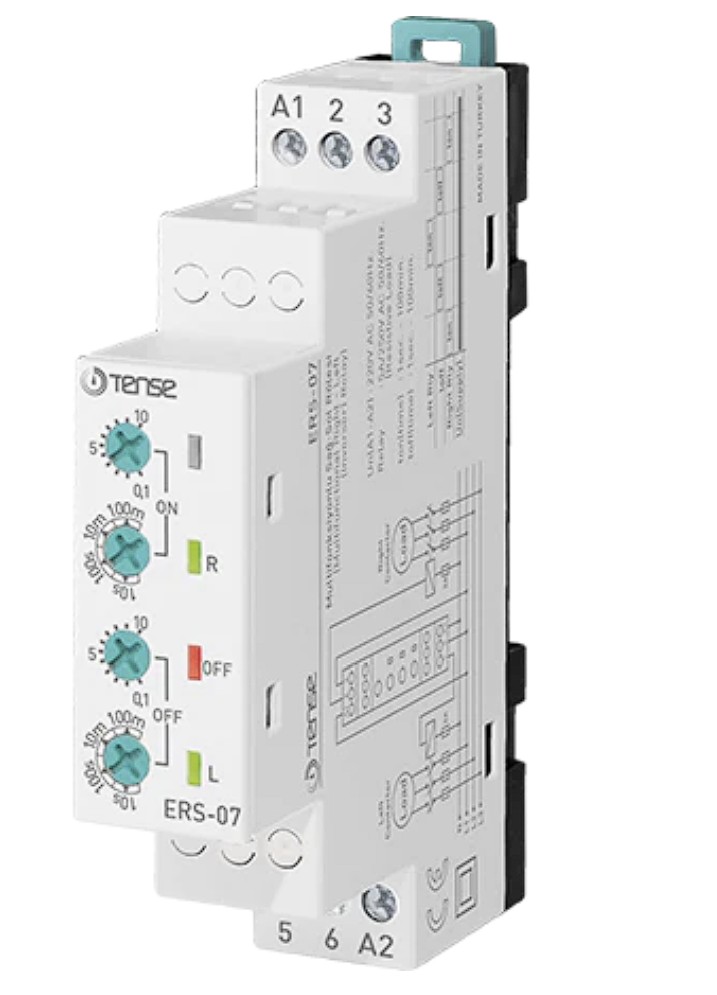

(ERS-07) Реле времени циклическое двухконтурное реверсивное, 0,1 сек- 100 мин.,150V–260V AC, Tense

(ERS-07) Реле времени циклическое двухконтурное реверсивное, 0,1 сек- 100 мин.,150V–260V AC, Tense

Это устройство предназначено для циклического включения двух независимых нагрузок в режимах влево-вправо , вверх-вниз , вперед-назад или реализации реверсивного режима работы электрического двигателя с задержкой между переключениями. В отличии от предыдущих моделей ER-S и ER-2S, в этом реле Вы можете выбирать время в диапазоне от 0,1 секунды до 100 минут как для режима Твкл так и для режима Твыкл .

Данное устройство найдет широкое применение в системах автоматизации работы бассейнов, теплиц, индустрии развлечений и рекламе.

Описание режима работы

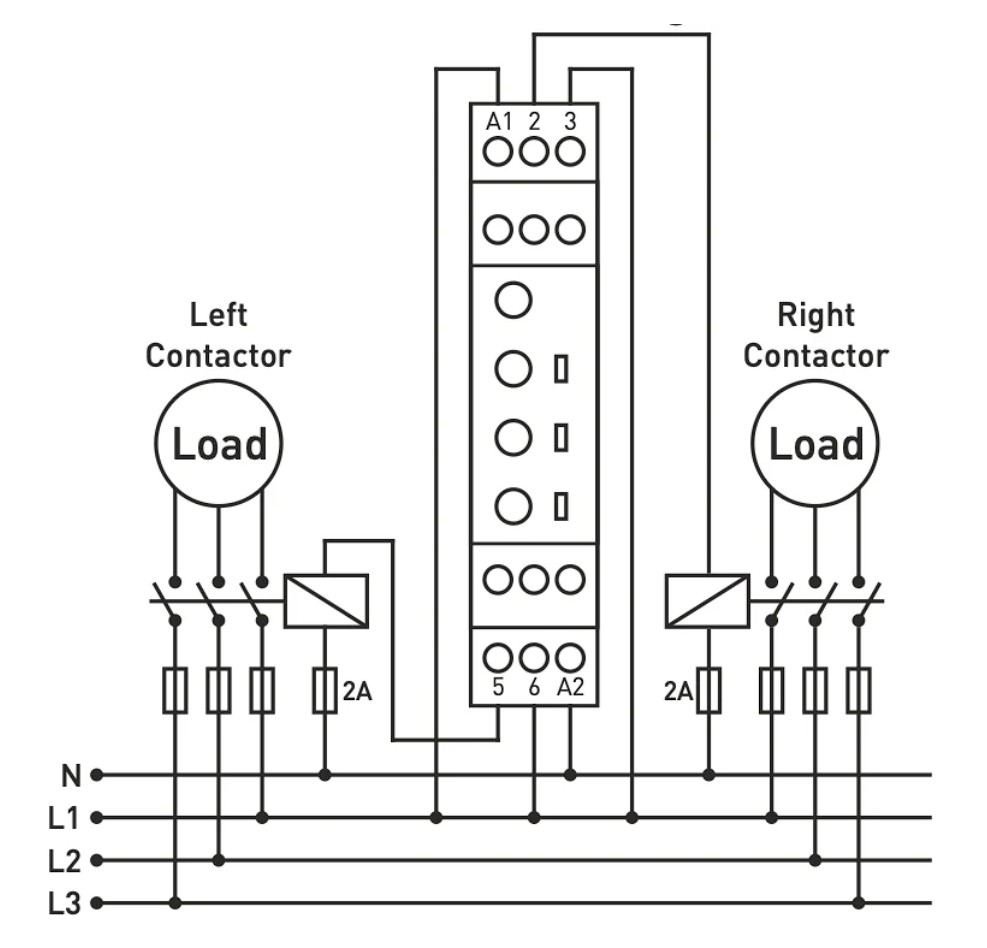

1) При подаче рабочего напряжения на контакты А1-А2 (ноль-фаза) реле замыкает контакты 2 и 3 на время установленное с помощью уставки 1 с учетом диапазона, выбранного на переключателе диапазона 1 (режим Твкл ), контакты 5 и 6 размыкаются и подсвечивается зеленый световой индикатор Left .

2) После отсчета заданного времени, контакты 2 и 3 размыкаются подсвечивается красный световой индикатор Off и в таком состоянии реле остается на время установленной с помощью уставки 2 и переключателе диапазона 2 (режим Твыкл )

3) После чего контакты 5 и 6 замыкаются на время, установленное с помощью уставки 1 и переключателя диапазона 1 (режим Твкл ). При этом контакты 2 и 3 остаются разомкнутыми и подсвечивается зеленый световой индикатор Right .

4) Затем, после истечения установленного времени, контакты 5 и 6 размыкаются и в таком состоянии реле остается на время установленной с помощью уставки 2 и переключателе диапазона 2 (режим Твыкл ), при этом подсвечивается красный световой индикатор Off .

5) переход к пункту 1)

Такой цикл повторяется до тех пор пока на контакты А1 и А2 подано рабочее напряжение.

В реле ERS-07 производства компании TENSE, обе группы коммутации оснащены перекидными контактами, что значительно расширяет сферу применения этого реле.

Технические характеристики

-Диапазон времени режима Твкл -1 с-100 мин

-Диапазон времени режима Твкл -1 с-100 мин

-Рабочее напряжение-150-260V AC

-Рабочая частота (Гц.)-50/60

-Потребляемая мощность- 3VA

-Рабочая температура °C-10 +50

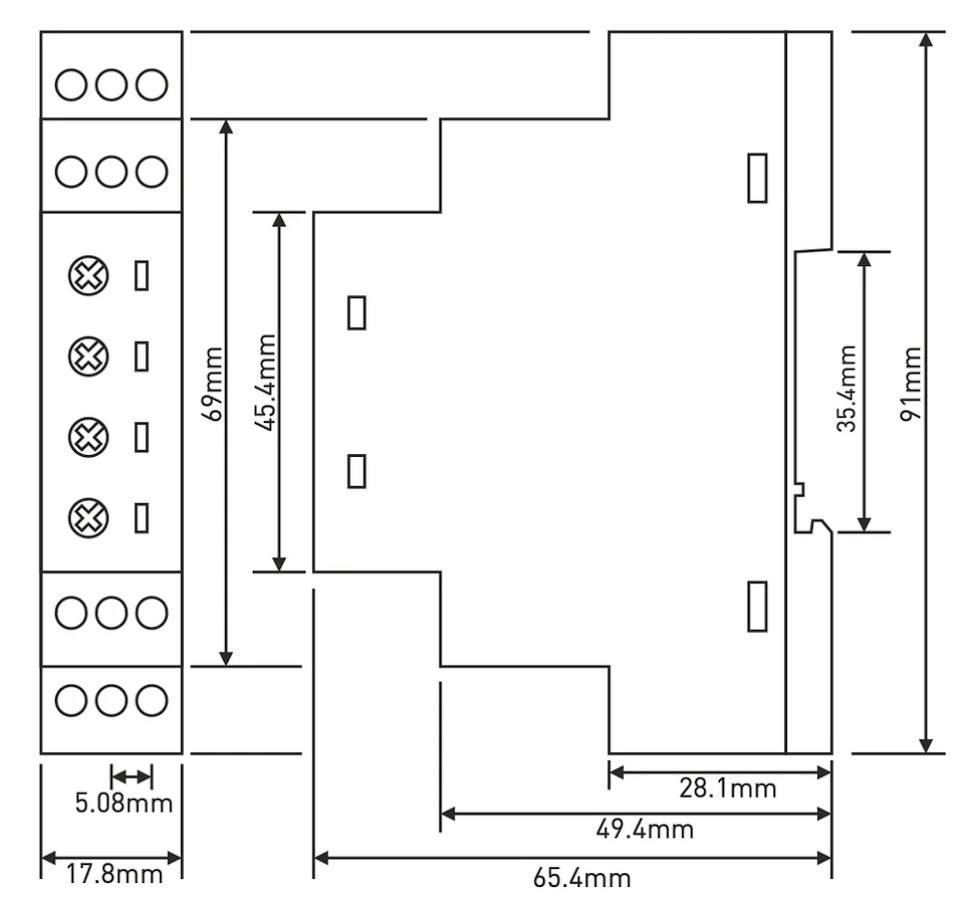

-Размеры (мм.) 44x75x85

-Вес-125 грамм
