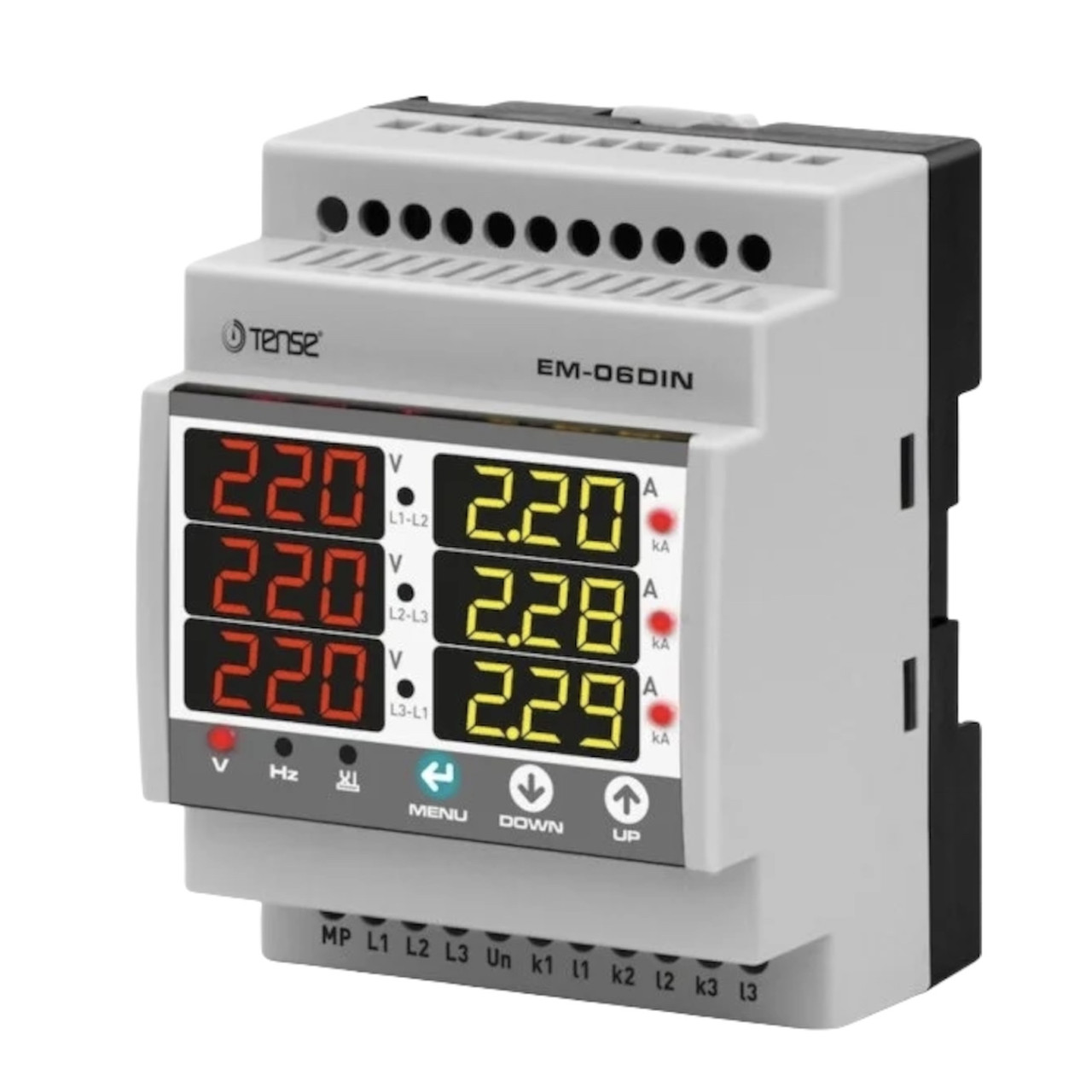

(EM-06DIN) Трехфазный модульный мультиметр анализатор сети, 0-500V AC, 100mA-5A, 96x96, Tense

(EM-06DIN) Трехфазный модульный мультиметр анализатор сети, 0-500V AC, 100mA-5A, 96x96, Tense

Код: EM-06DIN

3-х фазный цифровой мультиметр (электронный модульный мультиметр анализатор сети) для монтажа на DIN рейку или монтажную панель плату, производства фирмы TENSE применяются для контроля параметров сети таких как:ток, напряжение ноль-фаза (фазное), напряжение фаза-фаза (линейное), частота сети в 3-х фазных сетях и устанавливаются в щитовое оборудование.

Уникальный мультиметр марки TENSE ― это цифровой мультиметр предназначенный для измерения напряжения между фазами и фазой и нолем от 0 до 500В. Измерение силы тока от 70мА до 5А.

Модель мультиметра ЕМ-06 оборудован 6-тью дисплеями. Электронный мультиметр кроме показа напряжения и силы тока в сети, также измеряет и отображает частоту и напряжение фаза-фаза( хотелось бы отметить что это очень удобно поскольку не требует дополнительной перекоммутации проводов). На этом функции мультиметра ЕМ-06DIN не заканчиваются, кроме всего вышеперечисленного данная модель также определяет и показывает правильность последовательности фаз. Устанавливается данная модель в щитовое оборудование DIN рейку или непосредственно монтажную панель (есть специальные "уши"для винтового крепления).

Осуществление контроля параметров сети является первоочередным заданием для многофункционального мультиметра:

- ток;

- напряжение фаза-фаза;

- напряжения фаза-ноль;

- частота сети (в 3-х фазных сетях)

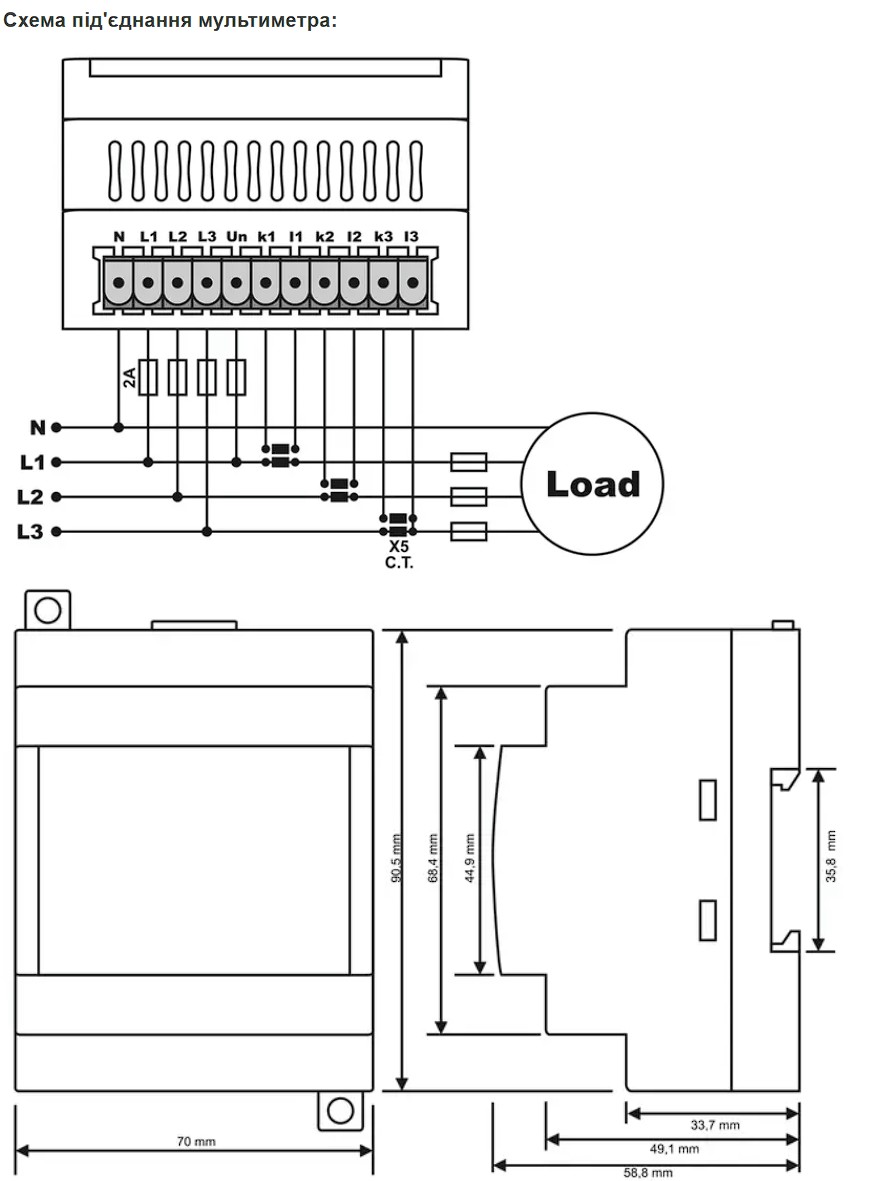

Схема подключения

Настройка параметров:

1. Подсоедините мультиметр к сети, согласно схеме приведенной выше.

2. Подключите трансформаторы тока до всех электрических устройств в щите

3. Помните, что на входы k1-i1, k2-i2 и k3-i3 этото мультиметра нельзя подавать более 5 ампер

4. После того, как Вы подали на клеммы N-Un питание, и прибор включился, пожалуйста, нажмите клавишу "menu". На второй группе дисплеев появится индикация подобная этой "ct. 100/5".

5. С помощью клавиш "up"и "down"установите ток на который расчитаны Ваши трансформаторы тока. Например, если Ваши трансформаторы тока 250/5, то с помощью клавиш "up"и "down", Вам надо установить на дисплее такую индикацию "ct. 250/5". После чего, для фиксации Вашего выбора, надо нажать клавишу "menu". Помните, что все подключаемые к мультиметру трасформаторы тока должны быть одинаковыми

6. Если установленный Вами максимальный ток превышает 1000 ампер, то должны подсвечиваться индикаторы килоампер. Убедитесь, пожалуйста, что это так.

7. На первой группе дисплеев может отображается линейной, межфазное напряжение и частота. Для выбора значений для отображения, нажимайте клавиши "up"или "down"несколько раз.

8. Подсвечивание индикатора последовательности фаз говорит о том, что последовательность чередования фаз нарушена. Если этот индикатор подсечен во время первого подключения, пожалуйста, поменяйте провода подключенные к L1/L2/L3 клеммам местами и убедитесь, что индикатор погас.
