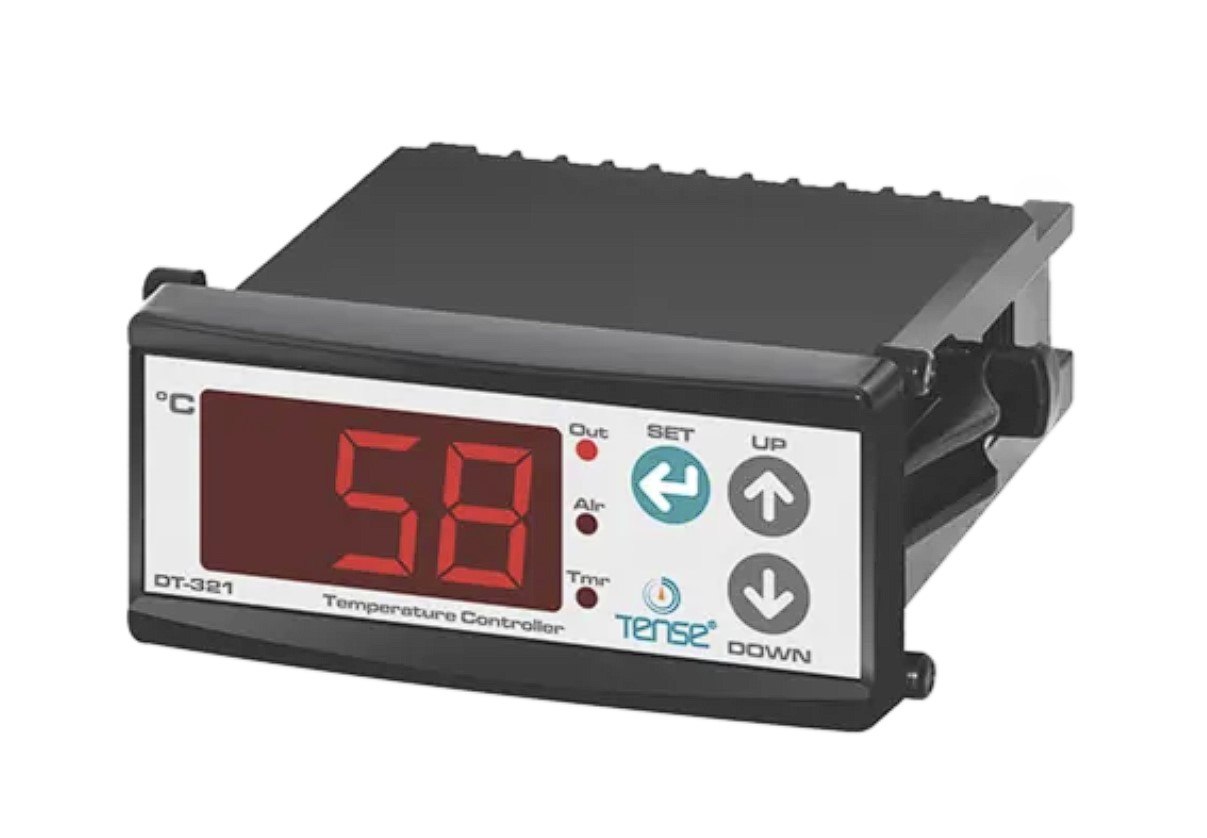

(DT-321) Терморегулятор DT-321, 2-х канальный, 100-240V AC (-30.. +150°C), Tense

(DT-321) Терморегулятор DT-321, 2-х канальный, 100-240V AC (-30.. +150°C), Tense

Код: DT-321

Надежный двухканальный двухуровневый электронный промышленный (микропроцессорный) контроллер температуры.

Основные характеристики:

- Тип датчика, используемого для терморегулятора - NTC;

- Диапазон контролируемой температуры:-30 °C –+150 °C;шаг измерения 1 °C;

- Принцип контроля - ВКЛ- ВЫКЛ (ON -OFF)

- Два режима работы регулятора - "Охлаждение"и "Нагрев"( "COOLING"и "HEATING")

- Две группы управляющих контактов:перекидной контакт "OUT"и перекидной сигнальный контакт "ALARM";

- Разделение установка для верхних и нижних уровней значений контрольной температуры "SET"и сигнальной установки "ALARM"

 - Раздельная установка  параметров гистерезиса для "OUT"и "ALARM"контактов;

- Выбор между абсолютным, относительным значением температуры или ошибкой датчика для ALARM контакта;

- Установка времени задержки включения OUT для режима COOLING;

- Установка времени задержки включения и/или исключения для OUT в случае ошибки термодатчика;

- Возможность установки фиксированного температурного сдвига;

- Защита паролем установленных значений для терморегулятора;

- Отличная линейность таблицы пересчета температура/сопротивление;

- Для сохранения введенных значений используется энергонезависимая память (EEPROM)

- Легкость подключения/отключения к цепям управления и питания - соединения выполнены в виде разъемов быстро подключаются.

- расширенный диапазон рабочего напряжения - 100 ... 240В, 50-60 Гц

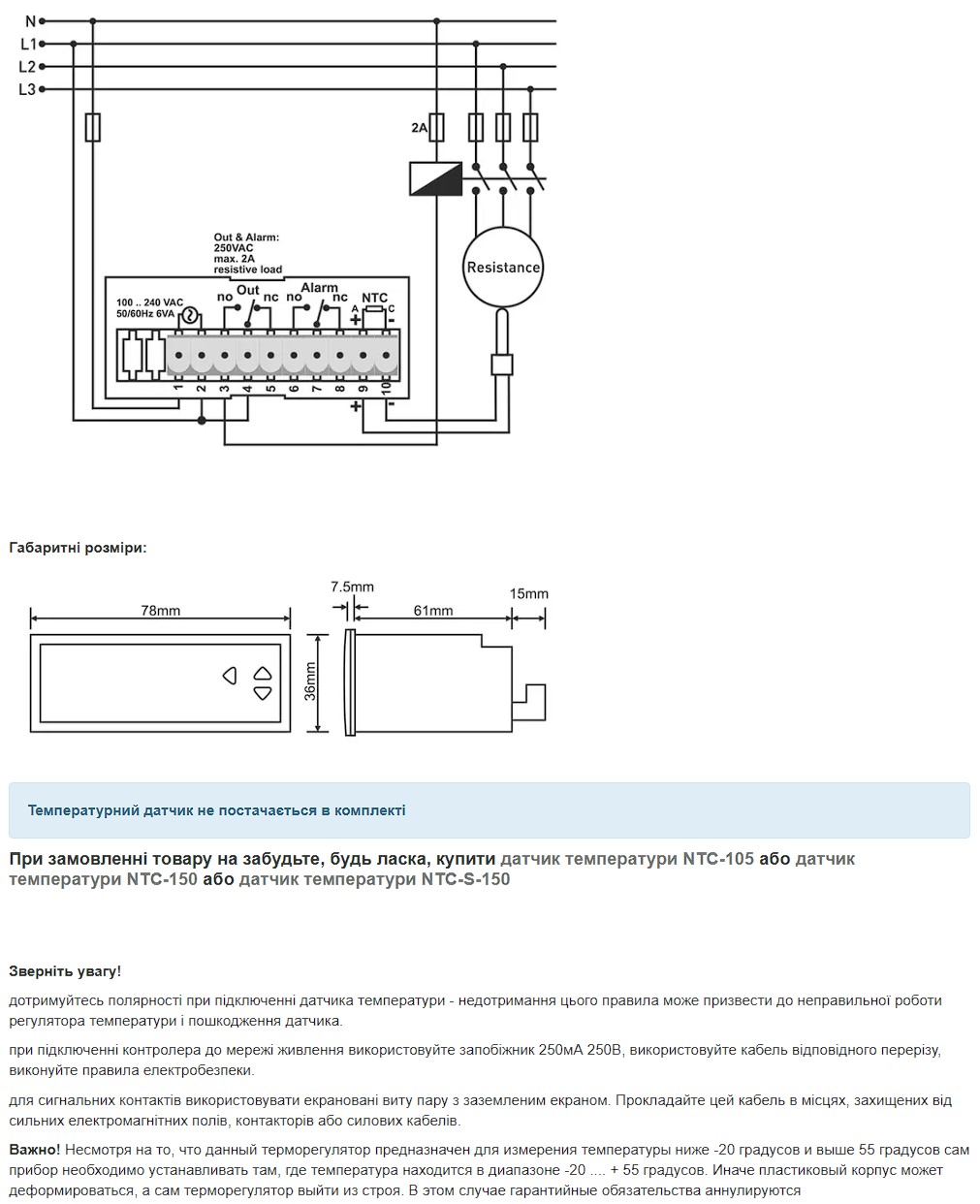

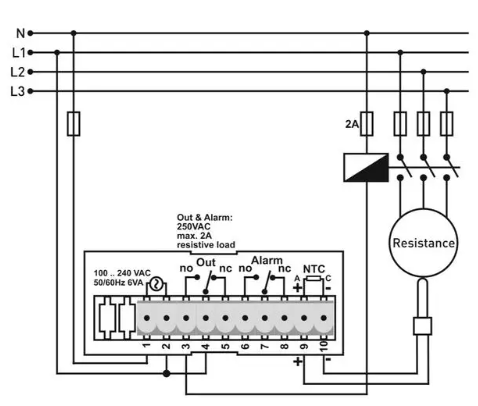

Схема подключения:

Датчик в комплекте не идёт !!!

Для полной комплектации нужно датчик температуры NTC-105, или датчик температуры NTC-150 или датчик температуры NTC-S-150

Обратите внимание!

соблюдайте полярность при подключении датчика температуры - несоблюдение данного правила может привести к неправильной работе регулятора температуры и повреждения датчика.

при подключении контроллера к сети питания используйте предохранитель 250мА 250В, используйте кабель соответствующего сечения, выполняйте правила электробезопасности.

для сигнальных контактов используйте экранированные витую пару с заземленным экраном. Прокладывайте этот кабель в местах защищенных от сильных электромагнитных полей, контакторов или силовых кабелей.

Важно! Несмотря на то, что данный терморегулятор предназначен для измерения температуры ниже -20 градусов и выше 55 градусов сам прибор необходимо устанавливать там, где температура находится в диапазоне -20 .... + 55 градусов. Иначе пластиковый корпус может деформироваться, а сам терморегулятор выйти из строя. В этом случае гарантийные обязательства аннулируются
