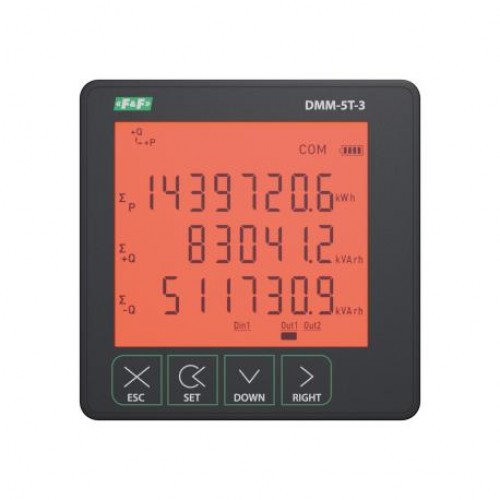

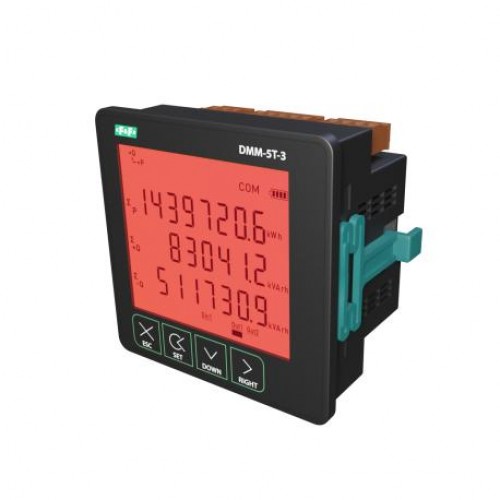

(DMM-5T-3) Анализатор параметров сети DMM-5T-3, щитовой, Modbus-RTU, F&F

(DMM-5T-3) Анализатор параметров сети DMM-5T-3, щитовой, Modbus-RTU, F&F

Код: DMM-5T-3

Трехфазный анализатор параметров сети с поддержкой протокола Modbus RTU обеспечивает глубокий 4-квадрантный учет электроэнергии и полный мониторинг электротехнических параметров.

Ключевые возможности и функционал:

Комплексные измерения: Прибор отслеживает напряжение, ток, коэффициент мощности и максимальные значения нагрузки с их последующим сохранением в журнале событий.

Анализ качества электроэнергии: Осуществляет детальный мониторинг гармоник тока и напряжения вплоть до 55 гармоники.

Дистанционная связь: Встроенный интерфейс Modbus RTU позволяет интегрировать анализатор в системы автоматизации и считывать все показатели удаленно.

Функции

» Измерение до 55 гармоники напряжения 55 (L-N и L-L);

» Измерение до 55-й гармоники тока;

» поддерживает подключение 3P4W;

» RS-485 Modbus RTU;

»Стеклянный ЖК-дисплей по индивидуальному дизайну с размерами 71,5×61,5 мм;

» измерение активной мощности отдельных фаз и суммарной активной мощности (P1, P2, P3, PΣ);

» Измерение реактивной мощности отдельных фаз и суммарной реактивной мощности (Q1, Q2, Q3, QΣ: индуктивная или емкостная);

» измерение реактивной мощности отдельных фаз и суммарной полной мощности (S1, S2, S3, SΣ);

»Измерение значений коэффициента мощности (PF) и cosΣ отдельных фаз;

» Измерение минимального, максимального и среднего значений межфазного и межфазного напряжения (В);

» измерение интенсивности отдельных фаз и суммарной интенсивности (I1, I2, I3, IΣ);

» измерение суммарной поглощенной и экспортированной активной энергии (ΣkWh);

» измерение полной индуктивной и емкостной реактивной энергии (ΣкВАрх);

»2 релейных выхода (регулируемые), 1 цифровой вход;

» журнали событий (высокое напряжение, низкое напряжение, отключение электроэнергии, дисбаланс напряжения, высокий ток, дисбаланс тока, границы THDV и THDl);

» установление даты и времени;

» Часы реального времени;

» индикация потребления;

» возможность удаления измерений энергии, потребления и журналов событий;

»Вход в меню, защищенный паролем.

Характеристики:

Напряжение питания 85÷240 В AC

Порт RS-485 Порт коммуникационный согласно инерфейс Modbus RTU; Скорость передачи: 2400/4800/9600/19200/38400 bps; Паритет: brak, even, odd; Биты стоп: 1, 2

Дисплей 71,5×61,5 мм стеклянный LCD

Размер 91 х 91 мм

Диапазон рабочих температур –25 ÷ +50 °C

Степень защиты IP54 (передняя панель), IP20 (корпус)

Гарантия 24 месяца

Производитель F&F
