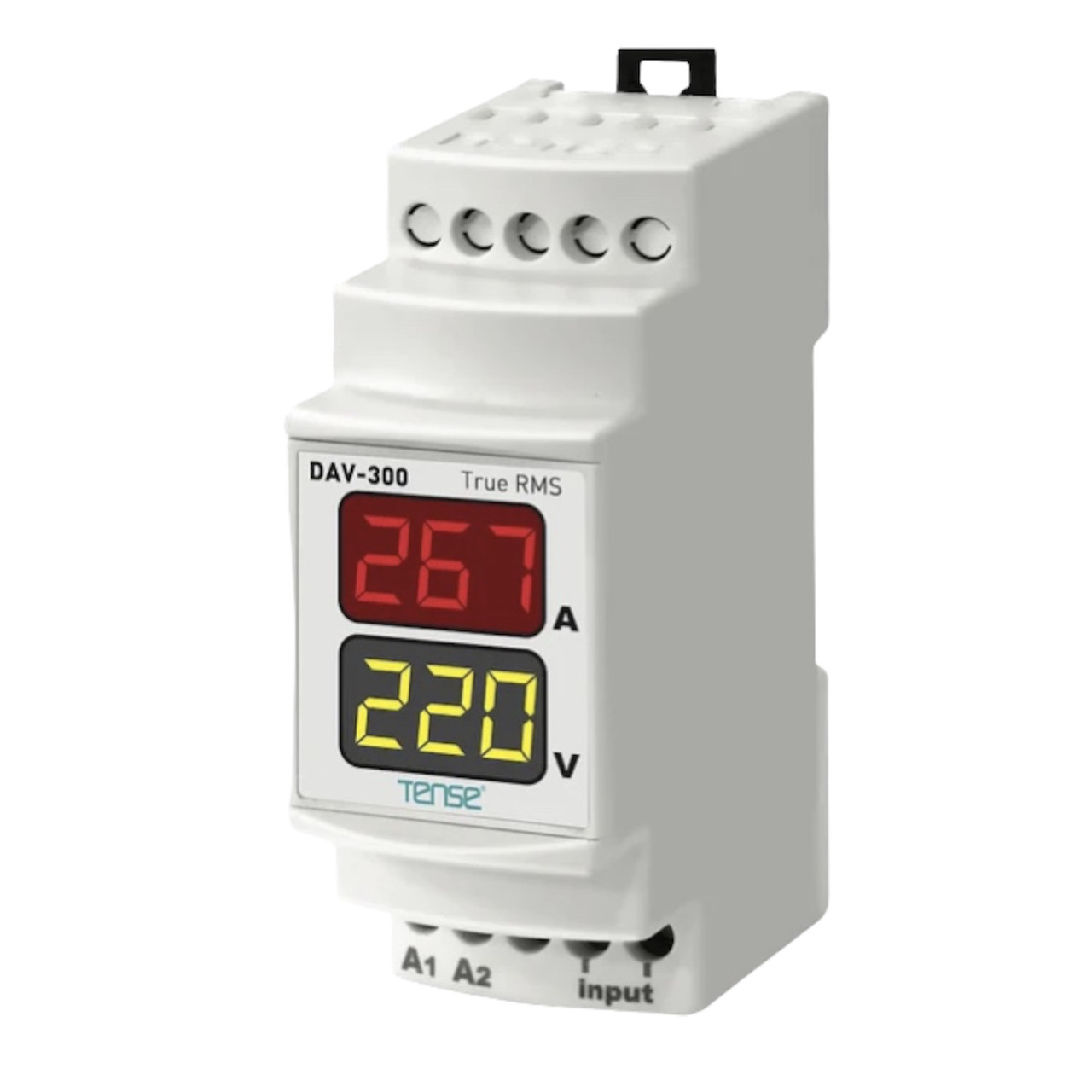

(DAV-DIN (DAV-300)) Однофазный цифровой мультиметр , 150-270V AC, с транс тока 300/5, Tense

(DAV-DIN (DAV-300)) Однофазный цифровой мультиметр , 150-270V AC, с транс тока 300/5, Tense

Код: DAV-DIN (DAV-300)

Рабочее напряжение 140V - 270V AC

Рабочая частота 50/60Hz.

Рабочая мощность:<6 ВА

Рабочая температура:0ºC –55ºC

Текущий диапазон измерения:100mA - 5,5A AC (DAV-DIN), 1A - 100A AC (DAV-120) 2A - 250A AC (DAV-300)

Трансформатор тока - 10/5A - 995/5A (X5) (DAV-DIN) CT120 (DAV-120) CT300 (DAV-300)

Точность измерения:±1%

Диапазон измерения напряжения:150–260 В переменного тока

Дисплей:2 x 9 мм, 3-разрядный дисплей

Тип соединения:Терминальное соединение

Диаметр кабеля:2,5 мм²

Вес:<200 г

Монтаж:Вертикальный, собранный в панель или установленный на DIN-рейка

Класс защиты:IP20

Рабочая высота:<2000 метров

Используйте трансформатор тока на 250 А, поставляемый с устройством.

Подключить ток подводящие провода трансформатора к клеммам к-1 прибора.

Значения устройства регулируется на основе трансформатора тока. Поэтому не используйте трансформаторы тока разных марок и моделей. Когда устройство находится под напряжением, оно отображает текущий потребляемого нагрузкой и значением фазного напряжения питания, подключенного к A1 и терминалы A2.

Устройство показывает значение напряжения переменного тока 150–260 В и 2–250 А переменного тока.

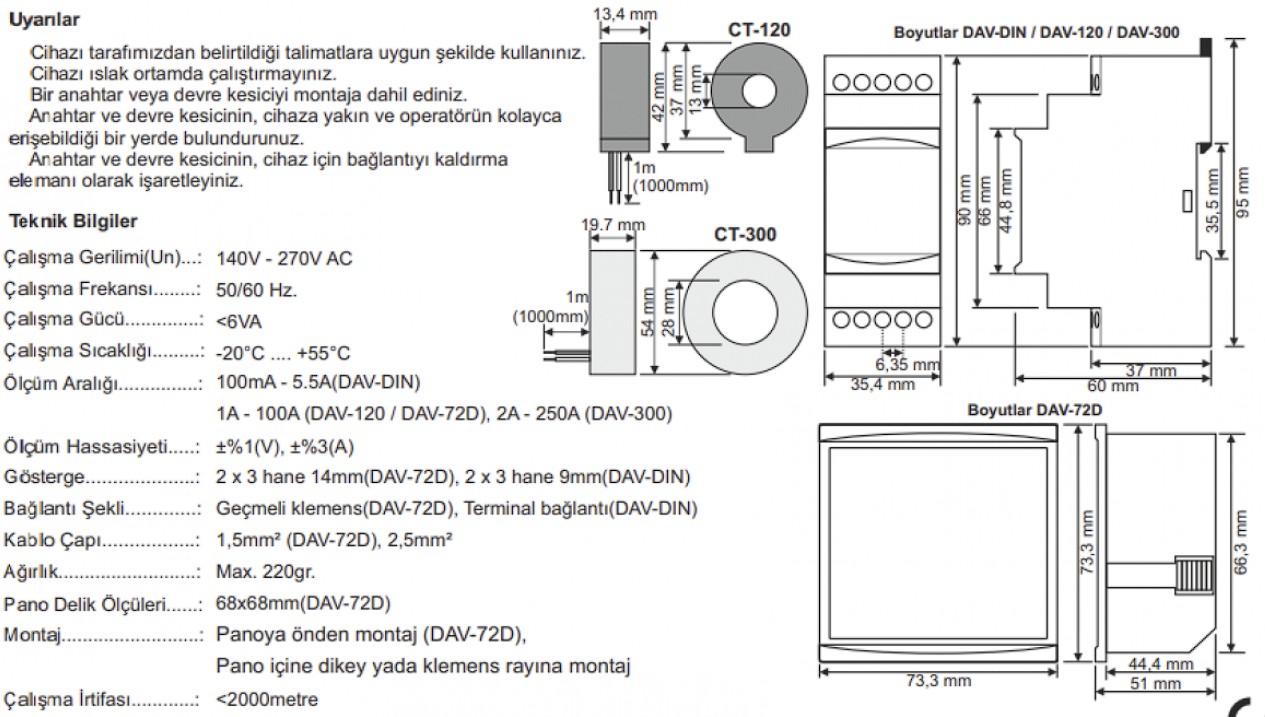

Схема подключения:
