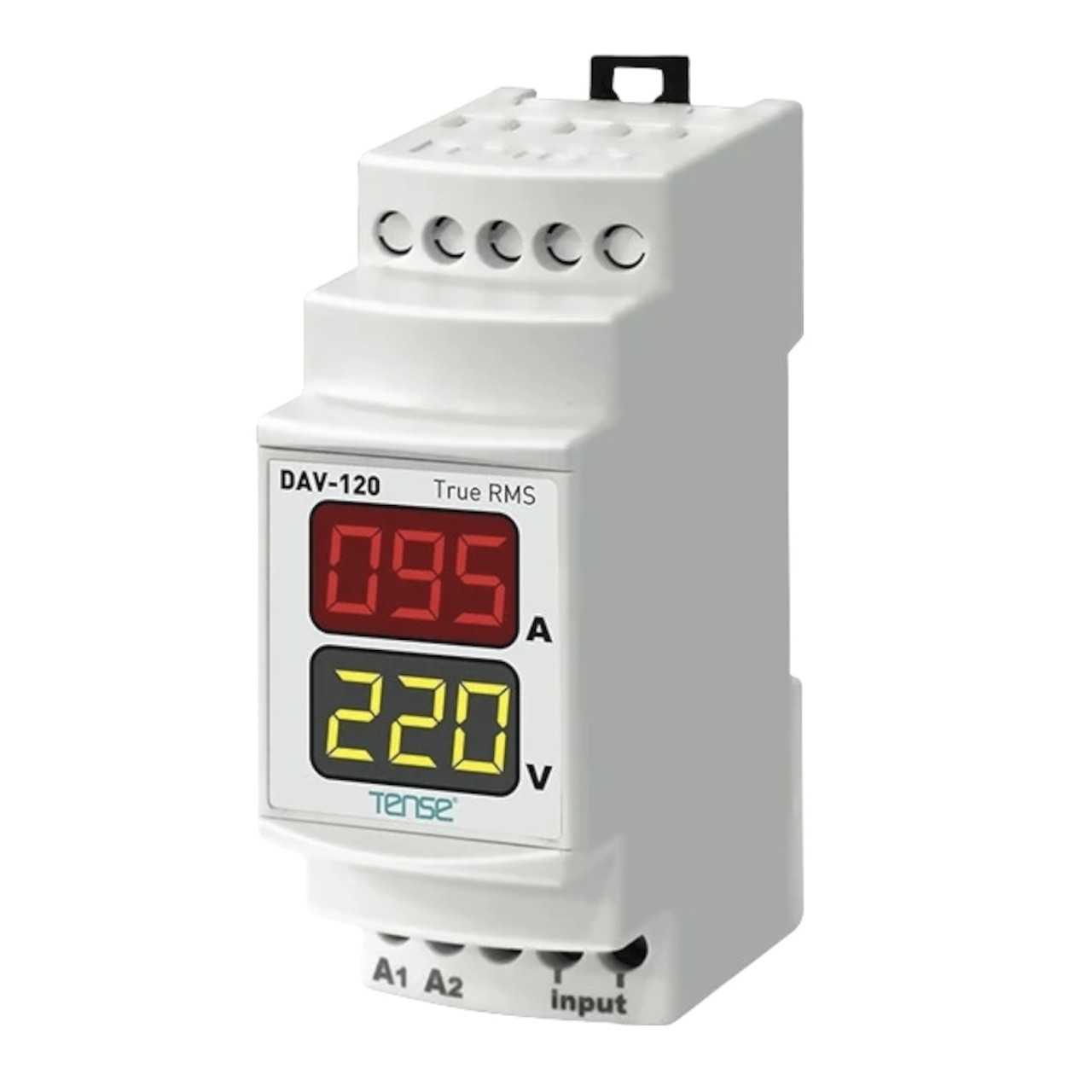

(DAV-DIN (DAV-120)) Однофазный цифровой мультиметр, 150-270V AC, с транс тока 120/5, Tense

(DAV-DIN (DAV-120)) Однофазный цифровой мультиметр, 150-270V AC, с транс тока 120/5, Tense

Код: DAV-DIN (DAV-120)

Рабочее напряжение 140V - 270V AC

Рабочая частота 50/60Hz.

Рабочая мощность:<6 ВА

Рабочая температура:0ºC –55ºC

Текущий диапазон измерения:100mA - 5,5A AC (DAV-DIN), 1A - 100A AC (DAV-120) 2A - 250A AC (DAV-300)

Трансформатор тока - 10/5A - 995/5A (X5) (DAV-DIN) CT120 (DAV-120) CT300 (DAV-300)

Точность измерения:±1%

Диапазон измерения напряжения:150–260 В переменного тока

Дисплей:2 x 9 мм, 3-разрядный дисплей

Тип соединения:Терминальное соединение

Диаметр кабеля:2,5 мм²

Вес:<200 г

Монтаж:Вертикальный, собранный в панель или установленный на DIN-рейка

Класс защиты:IP20

Рабочая высота:<2000 метров

Цифровые вольтметры-амперметры предназначены для контроля как величины переменного тока, нагрузки и значение напряжения соответствующей фазы непрерывно.

Используйте трансформатор тока на 100 А, поставляемый с устройством. Подключить ток подводящие провода трансформатора к входным клеммам устройства. Значения устройства регулируется на основе трансформатора тока. Поэтому не используйте трансформаторы тока разных марок и моделей. Когда устройство находится под напряжением, ток, потребляемый напряжение питания нагрузки и фазной нейтрали, подключенное к клеммам A1 и A2, показано на дисплей.

Устройство показывает значение напряжения переменного тока 150–260 В и ток переменного тока 1–100 А.

Схема подключения:
