(DAV-72) Однофазный мультиметр - электронный вольтметр+амперметр цифровой 1-фазный,150-260V AC, 100mA-5A, 72x72, Tense

(DAV-72) Однофазный мультиметр - электронный вольтметр+амперметр цифровой 1-фазный,150-260V AC, 100mA-5A, 72x72, Tense

Уникальный амперметр вольтметр марки TENSE - это цифровой мультиметр предназначенный для измерения токов и напряжения между фазами и фазой и нолем от 150 до 260В. Измерение силы тока от 100мА до 5А. (трансформатор тока 10/5 ... 995/5А).

Для этого прибора необходим вырез размером 68х68 мм.

Если текущее значение, потребляемое нагрузкой, ниже 5 А, вы можете подключиться непосредственно к входу клеммы без трансформатора тока. Когда устройство находится под напряжением, во-первых, вам нужно чтобы ввести значение трансформатора тока, чтобы точно увидеть текущие значения. Нажмите кнопку меню, чтобы ввести значение трансформатора тока, и введите значение нажимая кнопки «Вверх»или «Вниз».

Затем значение сохраняется при нажатии кнопки кнопку меню, и ток, потребляемый нагрузкой, отображается на дисплее. Это показывает фазно-нейтральное напряжение питания, подключенное к клеммам A1 и A2 на устройстве. По умолчанию значение установлено на 50/5A. Если вы делаете прямое подключение без трансформатора тока под 5A, необходимо убедиться, что значение трансформатора тока равно 5. Устройство показывает значение напряжения 150В –260В переменного тока.

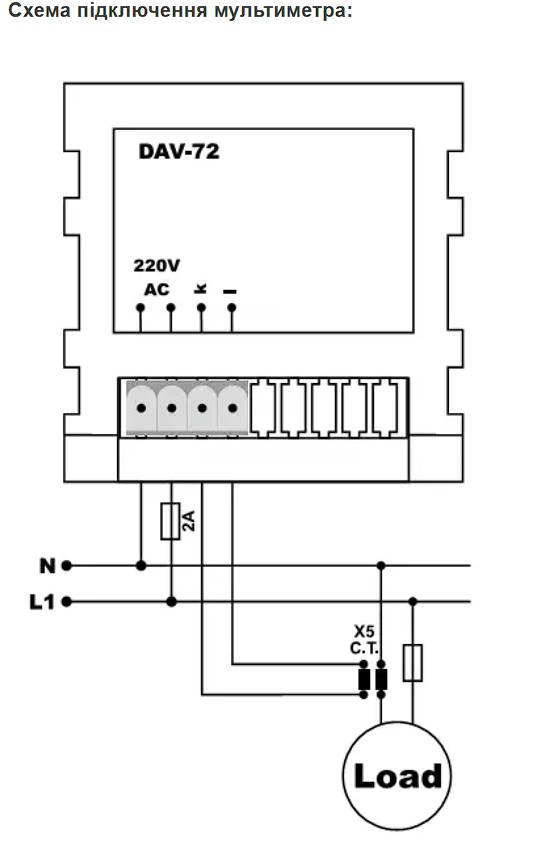

Схема подключения:
