От выбора до установки автоматического выключателя - один шаг.

Соблюдая простые правила, вы легко справитесь с задачей. Выбрав подходящий автоматический выключатель, следует определиться с местом установки. Как правило, авто выключатель устанавливают в специальные электромонтажные шкафы. Последний необходимо выбирать в зависимости от выключателя, который вы хотите установить. А дальше обращаем внимание на тип корпуса вашего выключателя и снова все просто: модульный автоматический выключатель ставим в модульный щит, а автомат в литом корпусе ставят только в корпусные шкафы, но об этом в другой статье.

Типы корпусов автоматических выключателей:

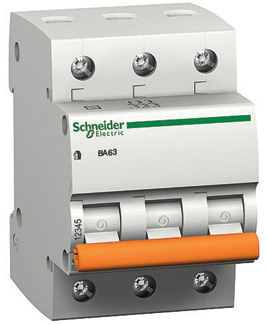

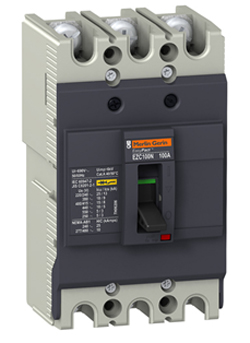

модульный автоматический выключатель	автоматический выключатель в литом корпусе

Перед установкой автоматического выключателя делаем простые шаги:

Устанавливаем модульный шкаф
Подводим питание
Обесточиваем шкаф
Подключаем автоматический выключатель

Поэтапная инструкция установки и подключения модульного автомата на примере самой популярной модели:

1. Установка модульного автоматического выключателя

Модульный авто выключатель ставим на DIN-рейку (чаще всего она уже установлена в шкафу)

Цепляем автоматический выключатель за пазы, с защелками, их 1 или 2

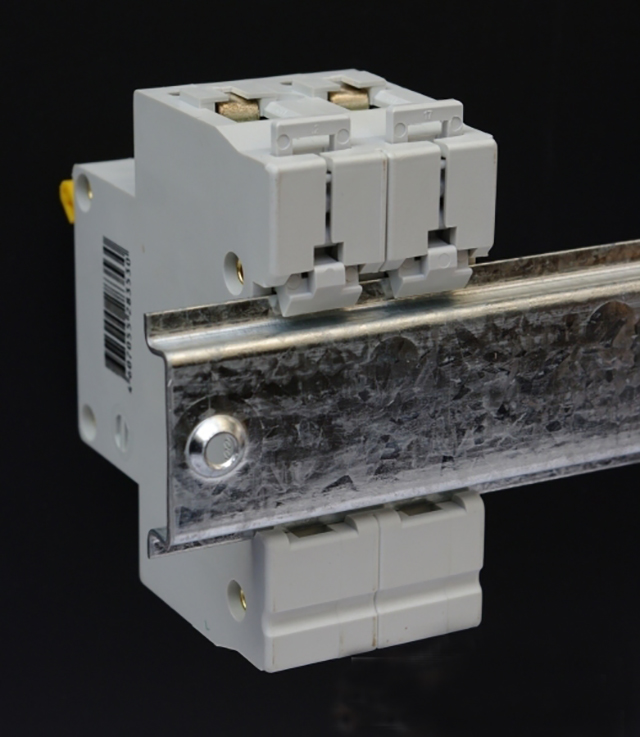

С помощью отвертки оттягиваем защелки на автомате и цепляем за DIN-рейку.
Сдвигаем автомат, который держится уже на защелках вдоль рейки, исключая зазор между соседними автоматами.
К закрепленному выключателю подводим питание.

2. Подключение модульного автоматического выключателя:

Подготавливаем входящий и отводящий провода для подключения.
Проверяем, входит ли сечение кабеля в допустимый диапазон для подключения автоматического выключателя. Современные автоматические выключатели позволяют присоединять провода в широком диапазоне сечений, от 0,75 до 25 мм2, но лучше перестраховаться

Проверяем длину провода, укорачиваем в случае необходимости. Избегаем петель и заломов. В случае аварии в щите распространится огонь по изоляции, кроме того кабель займет больше полезного пространства в шкафу, мешая монтажу, циркуляции воздуха и охлаждения прочего оборудования.
При необходимости откручиваем зажимные винты клемм автомата. Некоторые производители поставляют автоматы с открытыми клеммами.
Очищаем концы присоединяемых проводов от изоляции. Часто производитель указывает нужную длину оголения на корпусе автомата или коробке от него. Если длина не указана можно просто вставить провод в изоляции до упора и замерить необходимую глубину, а затем снять изоляцию.
Вставляем провод до упора в клеммы автомата и затягиваем клеммный винт. Следим, чтобы в клемму не попала изоляция - иначе не получится хорошо зажать провод и он под нагрузкой начнет подгорать. Оголенная часть многожильного провода должна быть целиком зажимаем в клемме и не торчала из автомата.
Затягивая клеммные болты, соблюдайте баланс - слабо затянутый провод будет греться, что приведет к возгоранию. Сильно зажимая клеммы можно повредить корпус автомата.
Подсоединив провода, можно подать питание на автоматический выключатель.
С помощью мультиметра или другого устройства проверьте питание на выходных контактах во включенном состоянии и корректное разрывание цепи при выключении автомата.
Завершив работу, закройте токоведущие части автоматических выключателей специальными пластинами (пластрона), идущими в комплектации шкафа
Используйте кабельные наконечники. Благодаря им вы ускорите монтаж и его качество, поскольку наконечники уже имеют необходимую длину оголенной части, а также позволяют следить за тем, чтобы все жилы провода попали внутрь клемм.

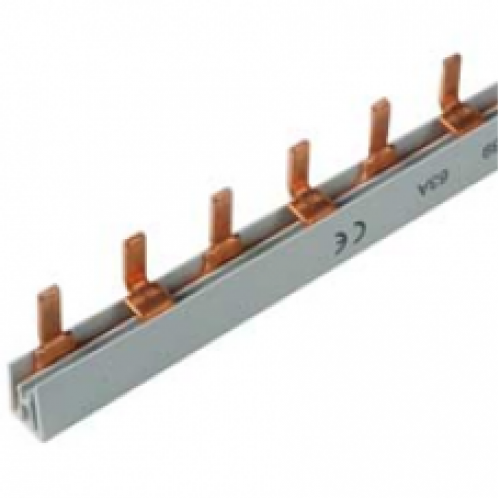

Если вам необходимо смонтировать несколько автоматов в ряд и запитать их параллельно, используйте гребенчатые шины.

Гребенчатая шина позволяет подать питание на один крайний автоматический выключатель, а питание остальных автоматов сделать за счет соединения их входных клемм с этим автоматом и шины.

Всем успехов в установке автоматического выключателя.
