Устройство Защитного Отключения и принцип действие

Устройство Защитного Отключения и принцип действие

Устройство защитного отключения служит для защиты людей от поражения электрическим током при неисправности электрооборудования , предотвращение пожаров вызванных возгоранием электропроводки при протекании токов утечки.



Классификации УЗО :



1)  По способу установки прибора:

-  Cтационарного исполнения.

-  Переносные УЗО.

-  Адаптеры для установки в розетки.

2) Классификация по полюсам:

- Двухполюсные (L,N).

- Четырехполюсные (L1,L2,L3.N).

3) По конструкции механизма отключения:

а) С механизмом прямого отключения.

б) С механизмом непрямого отключения. Устройство слежения за дифференциальным током, собирается из суммирующего трансформатора тока, отключающего реле, отключающего устройства в виде контактора или автоматического выключателя.

4)По выдержке времени срабатывания:

- Общего использования без задержки времени

- Селективные (с задержкой) типа  S и G. Тип S обладает большим временем задержки чем G.

5) По типу дифференциального тока в сети:

а) Тип А - пульсирующий постоянный и синусоидальный переменный ток.

б) Тип АС - синусоидальный переменный ток

в) Тип B - дифференциальный ток постоянный и переменный.

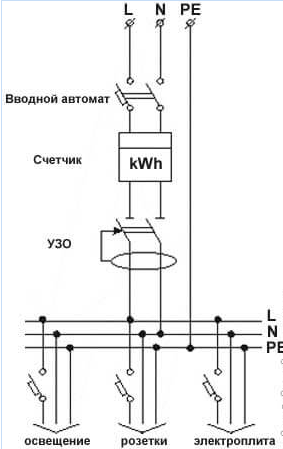

Пример подключения.



- Вводный автомат

- Электрический счетчик

- УЗО с током утечки 30 мА

- Электросеть





 Не рекомендовано устанавливать китайские УЗО , так как неизвестный бренд не дает ни каких гарантий. Корпус выглядит не очень аккуратно, есть возможность протечки . Начинка оригинального автомата аккуратно собрана и прочно закреплена, пластик качественный, что не скажешь про китайские бренды. И это вопрос не декоративности, а безопасности. Плохо собранный, из некачественных материалов, автомат не сможет выдерживать необходимые условия и будет подвергать вас опасности. Некачественные материалы при нагревании выделяют вредные вещества, а хлипкая сборка говорят о недолговечности такого автомата.
