Устройство плавного пуска SIEMENS, серия 3RW



Устройство плавного пуска - эффективное решение для смягчения негативных эффектов, возникающих при запуске и остановке электродвигателя. Оно предназначено для снижения высоких пусковых токов, которые могут достигать 500-700% от номинального тока. Кроме того, оно обеспечивает согласование пусковых моментов между управляемым электродвигателем и валом, предотвращая резкий рост момента в два раза выше номинального значения при пуске.

Устройства плавного пуска, например, Sirius 3RW30, осуществляют плавное увеличение или уменьшение оборотов двигателя путем модуляции подаваемого напряжения. Они используют регулируемую фазовую отсечку для плавного снижения напряжения на двигателе от установленного пускового значения до номинального рабочего напряжения. Эти устройства ограничивают пусковой ток и вращающий момент при разгоне электродвигателя, предотвращая резкие перегрузки, возникающие при прямом пуске или пуске по схеме "звезда-треугольник". Таким образом, они существенно снижают провалы напряжения в электрической сети и уменьшают нагрузку на механические компоненты привода.

Устройства плавного пуска обеспечивают более мягкий режим запуска для подключенных устройств, снижая их износ и обеспечивая надежность и непрерывность производственного процесса. В отличие от двухступенчатого пуска по схеме "звезда-треугольник" при постоянном напряжении устройства плавного пуска позволяют регулировать начальное напряжение пуска и настраивать их индивидуально под требования и условия конкретного применения, в зависимости от типа нагрузки.

Устройства плавного пуска Sirius 3RW30 характеризуются компактным корпусом и небольшой установочной шириной. Они имеют встроенные шунтирующие (байпасные) контакты, предотвращающие потерю мощности на силовых полупроводниках (тиристорах) после разгона двигателя. Это позволяет снизить тепловые потери, создавать компактные корпуса и избавиться от необходимости внешних обходных схемах.

Пристрої плавного пуску Sirius 3RW30 доступні у двох варіантах:

  • Стандартне виконання пристроїв типорозмірів S00, S0, S2 і S3 (до 106А) з інтегрованими контактами, що шунтують, призначене для запуску стандартних асинхронних 3-фазних електродвигунів з постійним числом оборотів.

  • Виконує пристрої в корпусі 22,5 мм для легких умов пуску невеликих 3-фазних електродвигунів (до 3А) з постійним числом обертів, без вбудованих байпасних контактів.



Устройства плавного пуска Sirius 3RW30 обладают рядом функциональных преимуществ:

  • Компактность и экономия места: Устройства плавного пуска Sirius 3RW30 компактны и позволяют сэкономить место в электрошкафу по сравнению с установкой по схеме "звезда-треугольник" той же мощности. Экономия места может достигать до 60%. Кроме того, нет необходимости в проводном монтаже, что особенно полезно при сборке и монтаже пускателей для больших электродвигателей.

  • Встроенная система подавления дуги: Устройства плавного пуска Sirius 3RW30 имеют встроенную систему подавления дуги, которая защищает шунтирующие (байпасные) контакты от повреждений в случае неисправностей или внешних воздействий. Это обеспечивает надежную работу и продлевает срок службы устройства.

  • Баланс полярности: Устройства плавного пуска Sirius 3RW30 с двухфазным управлением используют метод "Polarity Balancing" (баланс полярности), чтобы минимизировать несимметричное распределение трехфазных токов при разгоне двигателя. Это обеспечивает плавный разгон электродвигателя с равномерным увеличением числа оборотов, крутящего момента и тока, а параметры звукового сопровождения процесса пуска приближаются к параметрам плавного пуска с трехфазным управлением.

  • Интегрированная система шунтирующих (байпасных) контактов: Устройства плавного пуска Sirius 3RW30 имеют интегрированную систему шунтирующих контактов, которая минимизирует потери мощности и повышает эффективность работы устройства.

  • Простой монтаж и настройка: Устройства плавного пуска Sirius 3RW30 обладают простым монтажом и вводом в эксплуатацию. Их настройка осуществляется с помощью двух поворотных переключателей.

  • Номинальное рабочее напряжение управления 24В AC/DC  или 100-230В AC/DC



Устройства плавного пуска SIRIUS 3RW30 предлагают широкий спектр применения в различных отраслях и областях, где требуется плавный пуск и управление асинхронными электродвигателями со свободным выбегом. Вот некоторые примеры областей, где устройства плавного пуска могут быть применены:

  • Вентиляционные системы: Устройства плавного пуска эффективно управляют вентиляторами в системах вентиляции и кондиционирования воздуха, обеспечивая плавный запуск и контролируемую работу.

  • Насосные станции: Устройства плавного пуска идеально подходят для управления водяными насосами в системах водоснабжения и водоотведения, обеспечивая эффективность и надежность работы.

  • Строительные машины и оборудование: Устройства плавного пуска могут быть использованы в строительных машинах, таких как миксеры бетона и подъемники, для плавного запуска и точного контроля электродвигателей.

  • Промышленные прессы: В производственных предприятиях с промышленными прессами, устройства плавного пуска обеспечивают контролируемый и плавный пуск электродвигателей прессов, что повышает эффективность и качество процесса.

  • Эскалаторы и лифты: Устройства плавного пуска используются в эскалаторах и лифтах для обеспечения плавного и безопасного запуска и остановки двигателей, гарантируя комфорт и надежность в работе системы.

  • Транспортеры: Устройства плавного пуска широко применяются для управления двигателями на транспортерах, обеспечивая плавный пуск, точный контроль скорости и нагрузки, что повышает эффективность и безопасность работы системы.

  • Компрессоры и холодильники: Устройства плавного пуска находят применение в компрессорах и холодильных установках, обеспечивая контролируемый запуск и эффективное управление электродвигателями, что способствует энергосбережению.

Это лишь некоторые примеры областей применения устройств плавного пуска

Устройства плавного пуска SIRIUS 3RW40 предлагают широкий спектр применения и разработаны для управления стандартными 3-фазными электродвигателями мощностью до 250 кВт при напряжении 400 В

Они представляют ряд преимуществ и дополнительных функций по сравнению с устройствами линейки 3RW30:

  1. Интегрированные шунтирующие (байпасные) контакты: Устройства 3RW40 оснащены встроенными байпасными контактами, которые активируются после завершения процесса разгона электродвигателя. Это позволяет снизить тепловые потери, износ тиристоров и сделать корпус устройства более компактным, без необходимости использования дополнительных внешних обходных схем.

  2. Регулируемое ограничение тока: Устройства 3RW40 имеют функцию регулируемого ограничения тока, что обеспечивает контроль и ограничение уровня тока, проходящего через электродвигатель. Это защищает двигатель от перегрузки и возможных повреждений.

  3. Защита от перегрева: Устройства 3RW40 обладают собственной системой защиты от перегрева, которая предотвращает повреждение тиристоров и силовых электронных компонентов. Это особенно важно при работе с мощными двигателями.

  4. Термисторная защита: Некоторые варианты устройств 3RW40 предлагают возможность термисторной защиты электродвигателя. Термисторы могут использоваться для контроля и защиты двигателя от перегрева, избавляя от необходимости установки отдельных защитных реле.

  5. Контроль состояния и диагностика: Устройства 3RW40 оборудованы функциями контроля состояния и диагностики. Светодиоды и релейные выходы предоставляют информацию о состоянии привода, такую как отсутствие напряжения в сети, выпадение фазы, рабочее состояние устройства, настройка класса срабатывания, термическая перегрузка или неисправности.

Устройства плавного пуска SIRIUS 3RW40 широко применяются в различных отраслях



Применение устройств плавного пуска SIRIUS 3RW40 имеет следующие функциональные преимущества:

  • Экономия пространства: Устройства 3RW40 занимают значительно меньше места в электрошкафу по сравнению с пускателями по схеме "звезда-треугольник" той же мощности. Это позволяет сократить размеры электрошкафа и снизить затраты на монтаж проводных соединений.

  • Уменьшение количества кабелей: При использовании устройств плавного пуска количество кабелей от пускателя к двигателю сокращается с шести до трех, что упрощает проводку и снижает затраты на кабель.

  • Защита контактов: Шунтирующие контакты устройств 3RW40 защищены встроенной системой искрогашения, что предотвращает повреждение контактов при возникновении неисправностей, таких как кратковременное пропадание управляющего напряжения, механические вибрации или износ элементов цепи управления.

  • Снижение пусковых токов: Устройства плавного пуска 3RW40 снижают пусковые токи путем регулирования ограничения уровня пускового тока и использования рампы напряжения. Устройство контролирует и ограничивает пусковой ток, чтобы он оставался постоянным после достижения заданного уровня, что снижает нагрузку на местную сеть.

  • Настройка класса срабатывания: Устройства 3RW40 имеют возможность настройки времени срабатывания защиты электродвигателя по перегрузке с помощью поворотного переключателя. Это позволяет гибко настраивать защиту в зависимости от требований конкретного приложения.

  • Метод Polarity Balancing: Метод управления устройствами 3RW40, известный как Polarity Balancing, снижает воздействие постоянного тока в неуправляемой фазе и тормозной момент, вызываемый его воздействием. Это обеспечивает плавный пуск с постепенным увеличением оборотов, крутящего момента и тока, приближаясь к параметрам плавного пуска устройств с трехфазным управлением.

  • Метод  управления  УПП типа 3RW40 снижает воздействие этих составляющих постоянного тока в неуправляемой фазе и, тем самым, снижает тормозной момент , вызываемый их с воздействием. УПП с двумя управляющими фазами обеспечивают плавный пуск  электродвигателей с равномерным увеличением числа оборотов, крутящего момента и тока.  Это становится возможным благодаря непрерывному динамическому уравниванию и балансировке токовых полуволн разной полярности во время запуска двигателя. Поэтому метод и получил название Polarity Balancing. При этом акустические параметры такого  процесса пуска практически приближается к параметрам плавного пуска устройствами с трехфазным управлением.



Устройства плавного пуска SIRIUS 3RW40 широко применяются в различных отраслях благодаря своим функциональным преимуществам:

  1. Экономия пространства: Устройства 3RW40 занимают меньше места в электрошкафу по сравнению с пускателями по схеме "звезда-треугольник" той же мощности. Это помогает сократить размеры электрошкафа и уменьшить затраты на монтаж проводных соединений.

  2. Сокращение количества кабелей: Применение устройств плавного пуска уменьшает количество кабелей от пускателя к двигателю с шести до трех, что упрощает проводку и снижает затраты на кабель.

  3. Защита контактов: Шунтирующие контакты устройств 3RW40 обладают встроенной системой искрогашения, предотвращающей повреждение контактов при возникновении неисправностей, таких как пропадание управляющего напряжения, механические вибрации или износ элементов цепи управления.

  4. Снижение пусковых токов: Устройства плавного пуска 3RW40 управляют пусковыми токами путем регулирования ограничения уровня пускового тока и использования рампы напряжения. Они контролируют и ограничивают пусковой ток, чтобы он оставался стабильным после достижения заданного уровня, что снижает нагрузку на местную сеть.

  5. Настройка класса срабатывания: Устройства 3RW40 позволяют настраивать время срабатывания защиты электродвигателя по перегрузке с помощью поворотного переключателя. Это обеспечивает гибкую настройку защиты в соответствии с требованиями конкретного приложения.

  6. Метод Polarity Balancing: Управление устройствами 3RW40 с использованием метода Polarity Balancing снижает воздействие постоянного тока в неуправляемой фазе и тормозной момент, вызываемый этим воздействием. Это обеспечивает плавный пуск с постепенным увеличением оборотов, крутящего момента и тока, приближаясь к параметрам плавного пуска.

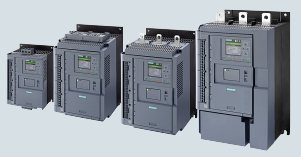

Устройства плавного пуска SIRIUS 3RW55 представляют собой продвинутые устройства, которые обеспечивают оптимальное управление пуском и остановкой электродвигателей даже в сложных условиях. Они могут быть успешно применены в различных промышленных и коммерческих приложениях, где требуется контроль пусковых характеристик и защита электродвигателей от перегрузок.

Перечисленные области применения являются лишь некоторыми примерами. Устройства плавного пуска SIRIUS 3RW55 могут успешно использоваться в широком спектре промышленных и коммерческих сфер, где требуется надежное управление пуском и остановкой электродвигателей, включая сложные условия работы.





Устройства SIRIUS 3RW55 обладают рядом особенностей и технических характеристик, которые делают их идеальным выбором для контроля пусковых характеристик и защиты электродвигателей. Вот некоторые из них:

  • Автопараметрирование: Устройства SIRIUS 3RW55 оснащены функцией автопараметрирования, что позволяет автоматически определить и настроить параметры пуска и останова электродвигателя. Это существенно упрощает процесс установки и настройки устройства.

  • Гибридная технология управления по трём фазам: Устройства SIRIUS 3RW55 используют гибридную технологию управления, обеспечивая эффективное управление трёхфазными электродвигателями. Она обеспечивает плавный пуск и останов двигателя, а также защиту от перегрузки и других непредвиденных ситуаций.

  • Панель оператора с цветным дисплеем: В комплект поставки устройств SIRIUS 3RW55 входит панель оператора с цветным дисплеем. Она предоставляет удобный и интуитивно понятный интерфейс для настройки и управления устройством. Благодаря слоту для micro-SD карты памяти, конфигурации устройства можно сохранять и загружать с легкостью.

  • Функция ограничения момента при пуске и плавном останове насосов: Устройства SIRIUS 3RW55 имеют инновационную функцию контроля момента, которая позволяет ограничить момент при пуске электродвигателя. Это особенно полезно при применении устройств в насосных системах, где требуется точное и плавное управление процессом пуска и останова.

  • Коммуникационные модули: Устройства SIRIUS 3RW55 поддерживают опциональные коммуникационные модули, такие как PROFINET, PROFIBUS и Modbus. Это предоставляет гибкость при использовании устройства и обеспечивает возможность интеграции в различные системы управления и сети.



Получите следующие преимущества с устройствами SIRIUS 3RW55:

  1. Автоматический подбор и уставка параметров: Устройства SIRIUS 3RW55 обладают функцией автоматического подбора и настройки параметров в соответствии с типом нагрузки. Это упрощает процесс настройки и обеспечивает оптимальное управление электродвигателем.

  2. Минимизация тепловых потерь и подключение по схеме "внутри треугольника": Устройства SIRIUS 3RW55 способствуют снижению тепловых потерь и позволяют подключать электродвигатели по схеме "внутри треугольника". Это способствует повышению эффективности работы и снижению энергопотребления.

  3. Эффективный инжиниринг и гибкость подключения: Устройства SIRIUS 3RW55 обеспечивают эффективный инжиниринг и гибкость при подключении к системе автоматизации. Они совместимы с различными коммуникационными протоколами и могут быть легко интегрированы в существующую систему.

  4. Интуитивно понятное меню и гибкие возможности для параметрирования: Устройства SIRIUS 3RW55 предлагают интуитивно понятное меню на панели оператора, что упрощает настройку и использование. Они также обладают более гибкими возможностями для параметрирования, позволяя настроить устройство под конкретные требования и условия работы.

  5. Снижение механических ударных нагрузок и оптимальные условия пуска/останова насосов: Устройства SIRIUS 3RW55 способны снизить механические ударные нагрузки насосов, обеспечивая плавный пуск и останов. Они предоставляют оптимальные условия для работы насосов, продлевая их срок службы и повышая эффективность.



Области применения:

  • Нормальные пусковые токи (5,5-560 кВт): Устройства плавного пуска SIRIUS 3RW52 идеально подходят для насосов, тепловых насосов, шнеков, эскалаторов, вентиляторов, поршневых компрессоров и других подобных механизмов.

  • Тяжелые пусковые токи: Гидравлические насосы, прессы, ленточные конвейеры, рольганги, шнеки, фрезеровочные станки, экструдеры, смесители и аналогичные механизмы могут быть эффективно управляемы с помощью устройств плавного пуска SIRIUS 3RW52.

  • Сверхтяжелые пусковые токи: Большие вентиляторы, центрифуги, мельницы и аналогичные механизмы требуют специального подхода. Устройства плавного пуска SIRIUS 3RW52 обеспечивают оптимальное решение для управления такими высоконагруженными системами.

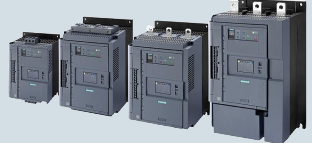

Устройства плавного пуска SIRIUS 3RW52 представляют собой идеальное решение для стандартных применений и обеспечивают эффективное управление асинхронными двигателями в широком диапазоне мощностей.





Вот некоторые технические характеристики устройств SIRIUS 3RW52:

  • Гибридная технология коммутации и управление по трём фазам: Эта комбинация гарантирует оптимальную производительность и энергоэффективность при управлении двигателем.

  • Интеграция в TIA-портал: Устройства позволяют интеграцию в TIA-портал, что обеспечивает удобную настройку и мониторинг.

  • Опциональные панели управления и коммуникационные модули: Для дополнительного управления и мониторинга предлагаются опциональные панели управления (HMI) и коммуникационные модули (PROFINET, PROFIBUS, Modbus).

  • Функция ограничения момента: Устройства обладают функцией ограничения момента, что позволяет контролировать и ограничивать максимальный момент при пуске двигателя.

  • Простая настройка с помощью поворотных переключателей: Параметрирование осуществляется с помощью удобных поворотных переключателей, обеспечивая простоту и удобство в процессе настройки.

  • Широкий диапазон рабочего напряжения: Устройства SIRIUS 3RW52 имеют широкий диапазон главного рабочего напряжения (Ue) и номинального питающего напряжения управления (Us), что позволяет их использовать в различных условиях и с различными электродвигателями.

Устройства плавного пуска SIRIUS 3RW52 представляют собой надежное и гибкое решение для эффективного управления электродвигателями в различных применениях. Вот некоторые ключевые преимущества этих устройств:

  • Минимизация тепловых потерь и оптимальное управление двигателем: Система плавного пуска SIRIUS 3RW52 позволяет снизить энергопотребление и повысить энергоэффективность системы. Подключение по схеме "внутри треугольника" обеспечивает симметричное распределение нагрузки и улучшает надежность работы.

  • Гибкость подключения к системе автоматизации: Устройства легко интегрируются и взаимодействуют с вышестоящей системой автоматизации, обеспечивая гибкость и удобство использования.

  • Функции останова насосов: Система обладает функциями останова насосов, которые снижают механические ударные нагрузки и обеспечивают оптимальные условия останова, что продлевает срок службы и повышает производительность насосов.

  • Быстрый ввод в эксплуатацию и визуальный контроль уставок: Устройства плавного пуска легко устанавливаются и настраиваются, а визуальный контроль уставок упрощает процесс настройки.

  • Меньшие затраты на содержание склада: Широкий диапазон главного рабочего напряжения позволяет использовать одно и то же устройство для разных условий сети с нестабильным уровнем напряжения, что снижает затраты на содержание склада.

Устройства SIRIUS 3RW52 рекомендуются для широкого спектра механизмов с различными пусковыми токами, включая насосы, тепловые насосы, шнеки, эскалаторы, вентиляторы, поршневые компрессоры, гидравлические насосы, прессы, ленточные конвейеры, рольганги, шнеки, фрезеровочные станки, экструдеры, смесители, большие вентиляторы, центрифуги, мельницы и другие механизмы.

Эти преимущества и область применения делают устройства плавного пуска SIRIUS 3RW52 эффективным и надежным выбором для управления электродвигателями в различных промышленных приложениях. Система SIRIUS 3RW52 предлагает оптимальное решение для управления разнообразными механизмами, обеспечивая эффективность, надежность и гибкость в работе.
