Промышленные автоматические выключатели французкого электротехнического концерна Schneider Electric cпособны решать огромное количество задач, связанных с распределением электроэнергии, а так же защиты различных видов нагрузок — распределительных сетей, генераторов, электродвигателей и др. промышленных объектов. В линейке этого бренда существует несколько серий устройств призванных решать различные задачи. Ниже мы более детально остановимся на каждой серии.
Виды выключателей Schneider Electric
Серия Easypact – это самая простая серия автоматических выключателей Schneider Electric. Автоматы этой серии бывают от 15 до 400 А, с отключающей способностью от 7,5 до 50 кА. Они имеют нерегулируемый тепловой и электромагнитный расцепитель. В основном эти автоматические выключатели Schneider используются в недорогих проектах для защиты распределительных сетей. Так же бывают версии автоматов со встроенным устройством защитного отключения с регулируемым током отсечки (в типоразмере EZC250).
Не смотря на бюджетность серии, в ней довольно много дополнительных аксессуаров — доп.контакты, различные расцепители на различные напряжения, поворотные рукоятки, расширители полюсов. Так же они бывают в одно-, двух-, трех- и четырех.
Серия Easypact CVS – это автоматические выключатели schneider electric с регулировкой, дальнейшее развитие серии Easypact. Автоматы этой серии имеют номинальные токи до 600А, регулировку теплового расцепителя в диапазоне от 0,7 до 1 x Iн (номинального тока), а на токи более 250А еще и регулировку электромагнитного расцепителя от 5 до 10 Iн.
Так же в данной серии имеется 2 вида расцепителей — TM – для защиты распределительных сетей и MA — для защиты электродвигателей от токов короткого замыкания (не имеет тепловой защиты). Они бывают в 3х и 4х полюсном исполнении. Аксессуары повторяют серию Easypact, плюс существует возможность заднего присоединения питающих сетей.
Купить автоматические выключатели schneider electric с регулировкой можно по этой ссылке
Серия Compact NSX – является одной из самых технологических в мире и описание всех характеристик невозможно в рамках данной статьи, более подробно о них можно узнать из каталога. Остановимся на основных - номинальные токи до 630А, отключающая способность от 36 до 150 кА. Возможность построения селективных сетей и поддержка каскадируемости. Различные взаимозаменяемые электромагнитные и электронные расцепители для решения различных задач — защита распределительных сетей, генераторов, электродвигателей, от дифференциальных токов.
Расцепители с памятью, способные запоминать последние параметры до отключения аппарата, а так же с возможностью управления и передачи данных по различным промышленных протоколам, со встроенным амперметром или счетчиком электроэнергии. Существует отдельная подсерия Compact NXS DC способная работать в сетях постоянного тока. Аксессуары повторяют две первые серии плюс существуют мотор-редукторы для удаленного управления автоматом, комплекты для втычного и выкатного исполнения, а так же для построения на их основе устройств ввода резерва. Еще больше различных аксессуаров для облегчения монтажа и удобства использования.

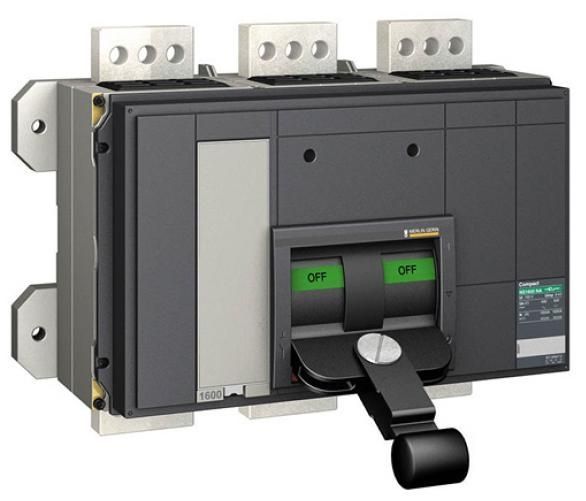

Серия Compact NS — автоматические выключатели Schneider этой серии являются прародителями серии Compact NSX. До 2007 года эта серия была представлена автоматами от 16 до 3200А, но с появлением серии серии Compact NSX, все устройства до 630А были сняты с производства. На данный момент эта серия представлена устройствами от 800 до 3200А. Отличительной особенностью устройств данной серии является роторактивного размыкания.
Данная технология позволяет реализовать каскадируемость сети, т.е. вышестоящий автомат позволяет нижестоящему разрывать цепь при коротком замыкании, даже в случае, если ток выше отключающей способность нижестоящего автомата. Так же в данной серии впервые был применен принцип сменных электромагнитных расцепителей, что позволило лучше конфигурировать конечное устройство. На данный момент при заказе автоматического выключателя серии Compact NS, Вы его заказываете исходя из опросного листа в котором выбираете отдельно тип аппарата - номинальный ток, отключающая способность; различные исполнения устройства - стационарный/выкатной, с ручным управлением или с моторприводом; Блок управления - различные виды электронных расцепителей Micrologic - стандартной защитой, селективной защитой, с защитой от замыкания на землю или токов утечки.
Так же отдельно выбираются аксессуары - тип подключения, различные вспомогательные аксессуары для удобства монтажа и обслуживания. Данная серия автоматически выключателей хорошо интегрируется в существующие системы распределения электроэнергии или управления технологическими процессами, благодаря поддержке различных промышленных протоколов таких как Modbus и Ethernet.

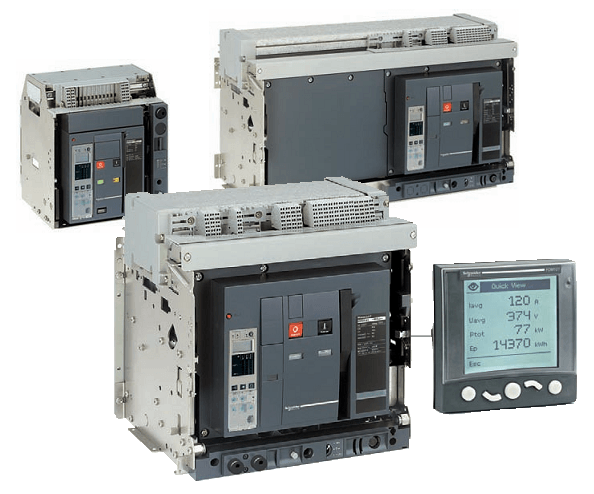

Серия воздушных выключателей Masterpact - имеет широкую область применения в низковольтных сетях. Выключатели данной серии рекомендованы как аппарат ввода для КТП и ГРЩ при мощностях до 4000 кВА (номинальный ток до 6300А) . Способен выдерживать токи тяжелых коротких замыканий, близких по величине к предельной отключающей способности (вплоть до 0,4 с), что позволяет обеспечить селективность работы защит с нижестоящими аппаратами, в том числе других серий.
Ничто другое не идет в сравнение с ним. Модельный ряд Masterpact NW характеризуется своими оптимальными размерами: не только уменьшение размеров, но и другие преимущества. Два типоразмера, достаточных для диапазона устройств от 800 до 6300 А. Предназначенный для стандартизированных распределительных щитов при возрастающей сложности электрических установок, модельный ряд Masterpact NW обеспечивает непревзойденную простоту как при выборе оборудования, так и при его монтаже.Основные характеристики:
Номинальный ток: от 800 до 6300 А
Диапазон размыкания: от 42 до 150 кА при 220/415 В перем. тока
Номинальное напряжение: до 690 В
2 типоразмера от 800 до 6300 A
Единый шаг присоединения на полюс 115 мм
Модели с 3 и 4 полюсами
Четыре блока управления Micrologic с функциями измерений, управления энергопотреблением и анализа сети.
Защита от замыкания на землю встроена в электронную систему защиты. Широкий ассортимент типовых вспомогательных устройств и принадлежностей, допускающих замену на месте эксплуатации
Соответствие международным стандартам МЭК 60947-1 и 2, МЭК 68230 для тропического исполнения типа «2», UL489, ANSI и CCC
Соответствие требованиям морских классификационных обществ: Бюро Veritas, Lloyd’s Register of Shipping, Det Norske Veritas и т.д..
Особые области применения - Сети постоянного тока; защита установок, работающих в высококоррозионной среде; тоннели (1000 В); авиабазы (400 Гц); военные корабли
