Программируемый контроллер S7-1200: эффективные решения для промышленной автоматизации
Программируемый контроллер S7-1200 представляет собой идеальное решение для широкого спектра задач автоматизации в различных секторах промышленного производства и системах автоматизации зданий. Обладая множеством функциональных возможностей, он предлагает эффективные решения для логических задач, автоматического регулирования, управления перемещением и математической обработки информации.
С7-1200 обладает компактным модульным дизайном, который в сочетании с высокой вычислительной мощностью делает его идеальным выбором для разнообразных задач автоматизации. Он может легко заменить простые релейные схемы и одновременно быть основой для создания сложных распределенных автоматизированных систем с интенсивным обменом данными.
Одно из главных преимуществ S7-1200 заключается в его доступной цене, что делает его привлекательным выбором даже в областях, где использование контроллеров ранее не считалось экономически целесообразным. Теперь промышленные задачи, ранее автоматизированные специализированными электронными устройствами, могут быть успешно решены с помощью S7-1200.
Выбор S7-1200 для ваших потребностей автоматизации обеспечит вас надежным и мощным инструментом, способным эффективно решать самые разнообразные задачи. Независимо от того, нужно ли заменить простые релейные схемы или создать сложную автоматизированную систему, S7-1200 будет надежным партнером, предлагающим решения, которые сочетают высокую производительность с доступной ценой.
Мощный контроллер для различных областей автоматизации: применение в складском хозяйстве, конвейерных системах и многом другом
Наш контроллер предлагает широкий спектр возможностей для построения систем автоматизации в различных отраслях. Вот лишь некоторые из областей, где он может быть успешно применен:
- Складское хозяйство: наш контроллер обеспечит эффективное управление и контроль складских операций.
- Конвейерные системы: с его помощью вы сможете создать надежную и гибкую систему транспортировки грузов.
- Элеваторы и эскалаторы: наш контроллер обеспечит безопасное и эффективное функционирование лифтовых и эскалаторных систем.
- Системы транспортировки материалов: он поможет вам автоматизировать процессы перемещения материалов на производстве.
- Металлообрабатывающие машины: с нашим контроллером вы сможете управлять и контролировать различные операции по обработке металла.
- Упаковочные машины: он обеспечит точное и надежное управление упаковочными процессами.
- Печатающие машины: наш контроллер будет незаменимым инструментом для контроля печатных процессов.
- Текстильные машины: с его помощью вы сможете автоматизировать операции по обработке текстильных материалов.
- Смешивающие установки: наш контроллер обеспечит точное и эффективное смешивание различных компонентов.
- Опреснительные установки: он позволит контролировать процессы очистки и обеззараживания воды.
- Установки по очистке сточных вод: наш контроллер обеспечит эффективную и экологически безопасную обработку сточных вод.
- Внешние дисплеи: с его помощью вы сможете управлять и контролировать информацию на внешних дисплеях.
- Станции распределения электроэнергии: он обеспечит надежное управление и контроль системами распределения электроэнергии.
- Регулирование температуры в помещениях: наш контроллер обеспечит точное и надежное управление системами отопления и кондиционирования.
- Нагревательные/охладительные установки: с помощью нашего контроллера вы сможете эффективно контролировать и управлять нагревательными и охладительными системами.
- Противопожарные системы: наш контроллер предоставляет надежное и быстрое реагирование на возникновение пожара, обеспечивая безопасность и защиту зданий.
- Установки кондиционирования воздуха: с нашим контроллером вы сможете точно контролировать и регулировать условия воздуха в помещениях.
- Осветительные установки: он обеспечит эффективное управление осветительными системами, позволяя создавать комфортные условия освещения.
- Насосные станции: наш контроллер обеспечит точное и эффективное управление насосными системами, обеспечивая надежную работу и оптимальное расходование энергии.
Семейство программируемых контроллеров S7-1200 предлагает широкий спектр компонентов для создания эффективных систем автоматизации. Вот основные компоненты, включенные в это семейство:
- Модули центральных процессоров (CPU 12xxC): вариативные модули с различной производительностью и вариантами питания, включая постоянный или переменный ток. Эти модули являются ядром контроллера и обеспечивают его вычислительную мощность.
- Сигнальные платы SB 12xx: эти платы можно устанавливать в модули центральных процессоров для расширения системы ввода-вывода без увеличения размеров контроллера. Они предоставляют дополнительные возможности для подключения различных устройств и сенсоров.
- Сигнальные модули SM 12xx: эти модули предназначены для ввода и вывода дискретных или аналоговых сигналов. Они позволяют контроллеру взаимодействовать с внешними устройствами и считывать или управлять сигналами.
- Коммуникационные модули CM 12xx и CP 12xx: эти модули предназначены для подключения контроллера к различным сетям связи, включая Industrial Ethernet, PROFIBUS DP, последовательные каналы связи, мобильную сеть GSM и системы телеуправления. Они обеспечивают высокоскоростную и надежную связь контроллера с другими устройствами и системами.
- 4-канальный коммутатор CSM 1277: этот коммутатор используется для создания различных сетевых структур Ethernet/PROFINET. Он обеспечивает гибкое подключение и коммуникацию между различными устройствами в сети.
- Стабилизированный блок питания PS 1207: этот блок питания обеспечивает стабильное питание контроллера с входным напряжением ~120/230 В и выходным напряжением =24 В. Он гарантирует надежность и безопасность работы контроллера.
- Дополнительные компоненты: в дополнение к основным компонентам,.
Рассмотрим более детально
Модули центральных процессоров (CPU 12xxC)
Модули центральных процессоров (CPU 12xxC) предоставляют множество функций, которые делают их идеальным выбором для построения автоматизированных систем. Вот основные функции и возможности, которые они предлагают:
- Широкий набор инструкций: Модули центральных процессоров содержат разнообразные инструкции, позволяющие выполнять различные операции. Среди них логические операции, адресация результатов, сохранение данных, счет, отсчет времени, загрузка, пересылка, сравнение, сдвиг, вращение, формирование дополнений, вызов подпрограмм и другие. Этот разнообразный набор инструкций обеспечивает гибкость и эффективность в разработке программ для контроллера.
- Инструкции управления обменом данными: Модули центральных процессоров также включают встроенные инструкции для обмена данными через интерфейс центрального процессора или коммуникационные модули. Это облегчает передачу данных между контроллером и другими устройствами в системе.
- Удобные функции управления: Модули центральных процессоров предлагают удобные функции для управления различными операциями. Это включает управление импульсными выходами, выполнение арифметических операций с фиксированной и плавающей точкой, ПИД-регулирование, переходы, циклы, преобразование форматов данных и многое другое. Эти функции обеспечивают точное и гибкое управление процессами в системе автоматизации.
- Счет: Модули центральных процессоров предоставляют функции счета и специальные инструкции для управления этим процессом. Это открывает новые возможности в разработке различных приложений, требующих точного учета и отслеживания событий.
- Парольная защита: Модули центральных процессоров поддерживают парольную защиту, что обеспечивает безопасность и контроль доступа к программе и данным. Это защищает систему от несанкционированного доступа и обеспечивает конфиденциальность важной информации.
- Парольная защита: Модули центральных процессоров поддерживают парольную защиту для доступа к программе и данным, обеспечивая безопасность и контроль доступа.
- Функции тестирования и диагностики: Модули центральных процессоров обладают встроенными функциями тестирования и диагностики. Это позволяет операторам и инженерам проводить проверку работы контроллера, а также обнаруживать и устранять возможные проблемы с высокой эффективностью.
- Встроенный интерфейс PROFINET: Модули центральных процессоров имеют встроенный интерфейс PROFINET. Это стандартный протокол связи в промышленной автоматизации, который облегчает подключение контроллера к промышленным сетям и обеспечивает надежную связь и передачу данных.
- Обработка прерываний: Модули центральных процессоров поддерживают функцию обработки прерываний. Это позволяет контроллеру быстро реагировать на события и изменения в системе, что особенно важно в реальном времени. Обработка прерываний позволяет эффективно управлять различными задачами и улучшает отзывчивость системы.
- Встроенный ПИД-регулятор: Модули центральных процессоров включают встроенный ПИД-регулятор, который предоставляет функции автоматической настройки. ПИД-регулятор используется для точного управления процессами на основе обратной связи. Это позволяет контроллеру автоматически регулировать параметры и поддерживать стабильность и точность в системе.
- Съемные терминальные блоки с контактами под винт для подключения внешних цепей: Модули центральных процессоров оснащены съемными терминальными блоками, которые облегчают подключение внешних цепей. Это позволяет быстро и удобно подключать и отключать внешние устройства
Коммуникационные модули CM 12xx
Программируемый контроллер S7-1200 и его коммуникационные модули для промышленной связи
В дополнение к встроенным интерфейсам PROFINET/Industrial Ethernet, программируемый контроллер S7-1200 предоставляет возможность использования различных коммуникационных модулей для эффективной организации промышленной связи и обслуживания систем распределенного ввода-вывода. Вот некоторые из этих модулей:
- Коммуникационный модуль CM 1243-5: Этот модуль предоставляет дополнительные возможности коммуникации, позволяя подключать контроллер S7-1200 к сетям Industrial Ethernet и PROFIBUS DP. Он обеспечивает надежное соединение и передачу данных между контроллером и другими устройствами.
- Коммуникационный модуль CM 1242-5: Этот модуль также поддерживает подключение контроллера S7-1200 к сетям Industrial Ethernet и PROFIBUS DP. Он обладает высокой производительностью и предоставляет стабильную и надежную связь в промышленных средах.
- Коммуникационный модуль CM 1243-2: Этот модуль позволяет подключать контроллер S7-1200 к сетям Industrial Ethernet и PROFIBUS DP. Он обладает компактным дизайном и высокой надежностью, что делает его идеальным выбором для промышленных приложений с ограниченным пространством.
Контроллер S7-1200 имеет возможность подключать до трех коммуникационных модулей к одному центральному процессору. Эти модули подключаются к контроллеру через внутреннюю коммуникационную шину и размещаются слева от центрального процессора. Однако, модуль CSM 1277 является исключением и не требует подключения к внутренней шине. Он может быть установлен либо в самой левой, либо в самой правой позиции на одной профильной шине с контроллером или на отдельной профильной шине. Это обеспечивает гибкость в расстановке модулей и удобство при монтаже системы.
Сигнальные модули SM 12xx разработаны для обеспечения гибкости и увеличения возможностей ввода-вывода в системах контроллера. Они позволяют адаптировать аппаратуру контроллера к требованиям конкретных задач, а также увеличить количество доступных каналов ввода-вывода, которые могут быть обслужены одним центральным процессором.
Корпуса всех сигнальных модулей выполнены из пластика и обладают защитой IP20. Они могут быть установлены на стандартную 35-мм профильную рейку DIN с использованием защелок или на вертикальную плоскую поверхность с помощью винтового крепления. Если требуется повышенная устойчивость к вибрации и ударам, рекомендуется использовать винтовое крепление.
Подключение к соседним модулям осуществляется через выдвижной соединитель, встроенный в каждый модуль. Внешние цепи подключаются с помощью съемных терминальных блоков с контактами под винт. Терминальные блоки защищены изолирующими крышками. Использование съемных терминальных блоков позволяет заменять модули без необходимости демонтажа внешних цепей, что упрощает процесс обслуживания и обновления системы.
Модули с модификациями начиная с 6ES7 2xx-xxx32-0XB0 включают съемные терминальные блоки с механическим кодированием. При установке терминального блока на модуль происходит автоматическое механическое кодирование. В дальнейшем терминальный блок может быть установлен только на модули того же типа, что исключает возможность ошибок при замене модулей.
На лицевой панели модулей расположены светодиоды, которые информативно отображают состояние модуля и внешних цепей. Конкретный состав светодиодов зависит от типа модуля и предоставляет удобную визуальную обратную связь для оператора системы.
Все сигнальные модули поддерживают программную настройку своих параметров и функции обновления встроенного программного обеспечения.
Сигнальные платы SB 12xx предназначены для установки в специальный отсек на передней панели центрального процессора S7-1200. Каждый центральный процессор может быть оснащен только одной сигнальной платой.
Сигнальные платы оснащены разъемом для подключения к внутренней шине контроллера и съемным терминальным блоком с контактами под винт для подключения внешних цепей. Питание электроники сигнальной платы осуществляется от внутренней шины контроллера с напряжением 5 В. Для питания внешних цепей необходимо использовать внешний блок питания. В рабочем состоянии терминальный блок сигнальной платы закрыт защитной изолирующей крышкой центрального процессора, обеспечивая безопасность и надежность подключения.
Все сигнальные платы поддерживают программную настройку своих параметров. Доступный набор настраиваемых параметров зависит от конкретного типа сигнальной платы, что позволяет адаптировать ее функциональность под требования конкретной системы.

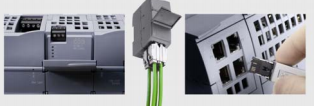

Модуль CSM 1277 - коммутатор Ethernet для контроллера S7-1200
Модуль CSM 1277 является коммутатором Ethernet, разработанным для использования в составе программируемого контроллера S7-1200. Он предоставляет три дополнительных интерфейса Ethernet, которые позволяют организовать эффективный обмен данными между контроллером S7-1200 и программатором, устройствами и системами человеко-машинного интерфейса, а также другими системами автоматизации.
Установка модуля CSM 1277 обеспечивает расширенные возможности подключения и интеграции контроллера S7-1200 в различные сетевые окружения. Он способствует эффективному обмену данными, обеспечивая надежную связь и интеграцию с другими устройствами и системами автоматизации.
Модуль CSM 1277 представляет собой компактное устройство с пластиковым корпусом шириной 45 мм, обладающее рядом особенностей, обеспечивающих удобство использования:
- Гнезда RJ45 для подключения к Industrial Ethernet: Модуль CSM 1277 оборудован 4 гнездами RJ45, которые обеспечивают надежное подключение к сети Industrial Ethernet. Это позволяет эффективно обмениваться данными и интегрировать контроллер S7-1200 в промышленные сети.
- Съемный 3-полюсный терминальный блок: Модуль CSM 1277 оснащен съемным терминальным блоком, в котором имеются контакты под винт для удобного подключения цепи питания с напряжением 24 В. Это обеспечивает гибкость в установке и подключении модуля.
- Светодиоды индикации состояний коммуникационных портов: Модуль CSM 1277 оснащен светодиодами, которые являются индикаторами состояния коммуникационных портов. Это позволяет оперативно контролировать работу и диагностировать проблемы подключения.
- Установка на стандартную профильную рейку DIN: Модуль CSM 1277 легко устанавливается на стандартную профильную рейку DIN, вместе с другими модулями контроллера S7-1200. Это обеспечивает удобство монтажа и интеграции модуля в систему автоматизации.
- Модуль CSM 1277 сочетает в себе компактность, гибкость и удобство подключения, что делает его идеальным решением для эффективного использования в программируемом контроллере S7-1200.
Модуль CSM 1277 является многофункциональным модулем, обеспечивающим расширение функциональности и удобство использования сети Industrial Ethernet в программируемом контроллере S7-1200. Вот основные функции, которые выполняет этот модуль:
- Расширение количества портов Industrial Ethernet: Модуль CSM 1277 позволяет значительно увеличить количество доступных портов Industrial Ethernet на контроллере S7-1200. Благодаря четырем дополнительным гнездам RJ45, вы получаете возможность подключить больше сетевых устройств и расширить функциональность вашей системы.
- Формирование локальных сетей Industrial Ethernet: С использованием модуля CSM 1277 вы можете создавать небольшие локальные сети Industrial Ethernet. Подключая до трех дополнительных сетевых узлов к контроллеру, вы обеспечиваете возможность взаимодействия и обмена данными с другими устройствами или системами, работающими внутри этих локальных сетей.
- Автоматическая настройка скорости обмена данными и кроссировка кабелей: Модуль CSM 1277 обладает функцией автоматической настройки скорости обмена данными в сети Industrial Ethernet. Это позволяет значительно упростить процесс подключения и настройки сетевых устройств. Кроме того, модуль автоматически осуществляет кроссировку подключаемых кабелей, что устраняет необходимость вручную выполнять данную операцию.
- Индикация состояний портов: Модуль CSM 1277 оснащен светодиодами, размещенными на лицевой панели, которые индицируют состояния каждого из четырех коммуникационных портов. Это позволяет оператору или техническому персоналу легко контролировать и мониторить состояние подключенных устройств и сети Industrial Ethernet, обеспечивая быструю диагностику и обнаружение возможных проблем.
Модуль CSM 1277 является незаменимым компонентом для расширения возможностей Industrial Ethernet и обеспечения удобства использования в программируемых контроллерах S7-1200.
Стабилизированный блок питания PS 1207
Стабилизированный блок питания PS 1207 является идеальным устройством для обеспечения надежного и стабильного электропитания программных контроллеров SIMATIC S7-1200. Вот ключевые характеристики данного блока питания:
- Компактный корпус: Блок питания PS 1207 обладает компактным пластиковым корпусом, который соответствует формату модулей S7-1200. Это гарантирует легкую установку и интеграцию с контроллером, обеспечивая компактное и эстетичное решение.
- Входное напряжение: Блок питания поддерживает входное напряжение переменного тока (AC) в диапазоне ~120/230 В. Автоматическая настройка на соответствующий уровень входного напряжения облегчает подключение блока питания к различным электрическим сетям без необходимости ручной настройки.
- Выходное напряжение: PS 1207 обеспечивает стабильное выходное напряжение постоянного тока (DC) величиной 24 В. Номинальный ток нагрузки составляет 2.5 А, что гарантирует достаточную мощность для эффективной работы контроллера и подключенных устройств.
- Защита от коротких замыканий: Блок питания PS 1207 оснащен встроенной защитой от коротких замыканий в цепи нагрузки. Это важная функция, которая обеспечивает безопасность и защиту блока питания и подключенного оборудования в случае возникновения короткого замыкания.
Стабилизированный блок питания PS 1207 предоставляет надежное и стабильное электропитание для программных контроллеров SIMATIC S7-1200, обеспечивая безопасную и непрерывную работу системы. Благодаря своим компактным размерам, он идеально подходит для интеграции с контроллерами S7-1200, обеспечивая оптимальную производительность и надежность вашей автоматизированной системы.
Дополнительные компоненты в виде карт памяти SIMATIC Memory Card
SIMATIC Memory Card является неотъемлемым компонентом, который применяется в центральных процессорах S7-1200 и S7-1500 для выполнения различных функций, таких как загрузка операционной системы, хранение программ и обновление программного обеспечения. Вот ключевая информация о SIMATIC Memory Card:
- Загрузочная память: Центральные процессоры S7-1500 не имеют встроенной загрузочной памяти. Вместо этого, SIMATIC Memory Card выполняет функции загрузочной памяти. Это означает, что для корректной работы центрального процессора необходимо наличие установленной и правильно настроенной карты памяти.
- Форматирование и совместимость: SIMATIC Memory Card предварительно отформатирована в формате FAT32, который совместим с файловой системой Windows. Это позволяет выполнять операции записи и чтения информации с использованием стандартных считывателей SD-карт на компьютере или программаторе, например, через Windows Explorer.
- Различные модификации: SIMATIC Memory Card доступна в различных модификациях с разными объемами памяти. Это дает возможность выбрать карту памяти, соответствующую требуемому объему данных и задачам, которые выполняет контроллер.
- Применение: SIMATIC Memory Card применяется для различных целей. Во-первых, она может быть использована в качестве транспортируемого носителя данных, позволяющего передавать информацию между различными устройствами. Во-вторых, она служит загрузочной памятью для центрального процессора S7-1200/S7-1500, обеспечивая запуск операционной системы и программ. Наконец, SIMATIC Memory Card может использоваться для обновления встроенного программного обеспечения контроллера, позволяя улучшать и расширять его функциональность.
SIMATIC Memory Card играет важную роль в работе центральных процессоров S7-1200 и S7-1500, обеспечивая хранение программ, загрузку операционной системы и обновление программного обеспечения контроллера. Этот надежный компонент гарантирует эффективную и безопасную работу вашей автоматизированной системы.
