Преобразователи частоты используются для управления электродвигателями – плавного пуска, контроля частоты вращения, плавного останова. Так же они позволяют защищать двигатель от перегрузки, а так же существенно экономить электроэнергию, за счет снижения частоты врещения двигателя во время его неполной загрузки. В зависимости от области применения частотные преобразователи делятся на несколько серий:
| Серия | Диапазон мощности, кВт | Применение | Закон управления | Перех. момент, % | Протоколы | выходная частота, Гц | Особенность |
|---|---|---|---|---|---|---|---|
|
Altivar 12 |
0,18-2,2кВт, 200-240 В, 1фазное 0,18-4кВт, 200-240В, 3 фазное |
Простые производственные механизмы: горизонтальная транспортировка грузов (небольшие конвейеры); системы вентиляции производственного оборудования (системы обдува и откачки воздуха); малые насосные системы; управление автоматическими дверьми; специальные механизмы (смесители, моечные машины, центрифуги) и т.д |
СкалярноеU/f регулирование Векторное управление потоком в разомкнутой системе Квадратичный закон Kn2 |
150-170 | Modbus | 0.1-400 |
Выносной терминал 40 функций простота введения в эксплуатацию |
| Altivar312 |
0,18-2,2кВт, 200-240 В, 1 фазное 0,37-15 кВт, 380-500 В, 3 фазное 0,75-15 кВт, 525-600, 3 фазное |
Простые производственные механизмы: транспортеры, конвейеры и простые тяговые устройства; фасовочно-упаковочное оборудование; несложное подъемное оборудование - тали и кран-балки; специальные механизмы - мешалки, смесители, текстильные машины и т.д.; насосы, компрессоры и вентиляторы. |
СкалярноеU/f регулирование Векторное управление потоком в разомкнутой системе Энергосберегающий режим |
170-200 |
Встроенные Modbus CANopen через доп. оборудование CANopen Daisy Chain, DeviceNet, PROFIBUS DP, Modbus TCP Fipio |
0.1-500 |
Выносной терминал 50 функций простота введения в эксплуатацию |
| Altivar212 |
0,75-75 кВт, 380-480 В, 3 фазное 0,75-30 кВт, 200-240 В, 3 фазное |
Насосные и вентиляционные установки: Градирни, конденсирующие установки, установки кондиционирования Крышные системы кондиционирования Насосные установки |
Закон U/f по 2 точкам Векторное управление потоком в разомкнутой системе Энергосберегающий режим |
120 |
Modbus На заказ Metasys N2 APOGEE FLN BACnet LonWorks |
0,5-200 |
Выносной терминал Использование ПИД-регулятора: температура, расход, давление. Функции, востребованные системами управления зданиями: управление при пожаре. Технология антигармоник |
| Altivar 32 |
0,18-2,2кВт, 200-240 В, 1 фаза 0,37-15 кВт, 380-500 В, 3 фазное |
Простые производственные механизмы: Транспортировочное оборудование (перемещение деталей, конвееры, сборочные линии) Грузоподъемное дерево- и металлообрабатывающее оборудование |
Закон "напряжение/частота" U/f по 2 и по 5 точкам Векторное управление потоком в разомкнутой системе Квадратичный закон Kn2 Энергосберегающий режим Векторное управление потоком в разомкнутой системе с синхронным двигателем |
170-200 |
Встроенные Modbus CANopen Bluetooth На заказ DeviceNet PROFIBUS_DP_V1 Ethernet/IP Modbus TCP, EtherCAT |
0,1-599 |
Компектный "книжный" формат корпуса Выносной терминал 150 функций Встроенный логический модуль ATVLogic простота введения в эксплуатацию |
| Altivar61 |
0,37-5,5 кВт, 200-240 В, 1 фазное 0,75-630 кВт, 380-480 В, 3 фазное 2,2-800кВт, 500-690 В, 3 фазное |
Промышленные системы обогрева, вентиляции и кондиционирования воздуха: вентиляторные агрегаты; установки кондиционирования воздуха; насосные агрегаты |
Закон "напряжение/частота" U/f по 2 и по 5 точкам Векторное управление потоком в разомкнутой системе Энергосберегающий режим Векторное управление потоком в разомкнутой системе с синхронным двигателем |
120% 60 сек |
Встроенные Modbus CANopen На заказ Modbus TCP Daisy Chain Modbus/Uni-Telway Ethernet/IP DeviceNet PROFIBUS DP V0 и V1 InterBus, CC-Link, LonWorks, METASYS N2, APOGEE FLN, BACnet |
0.1-500 |
Более 100 программ Карты расширения входов/выходов, переключения насосов, датчиков обратной связи по скорости Выносной терминал Водяное охлаждение (под заказ) Существуют шкафные версии устройств |
| Altivar71 |
0,37-5,5 кВт, 200-240 В, 1 фазное 0,75-630 кВт, 380-480 В, 3 фазное 1,5 - 630 кВт, 500-690 В, 3 фазное |
Промышленное подъемно-транспортное оборудование Разгрузочно-погрузочные операции Фасовочные и упаковочные машины Текстильные машины Деревообрабатывающие машины Различное технологическое оборудование |
Закон "напряжение/частота" U/f по 2 и по 5 точкам Векторное управление потоком в разомкнутой замкнутой системе Режим управления несбалансированной нагрузкой |
220% 2с 170% 60 с |
Встроенные Modbus CANopen На заказ Modbus TCP Daisy Chain Modbus/Uni-Telway Ethernet/IP DeviceNet PROFIBUS DP V0 и V1 InterBus, CC-Link |
0.1-500 |
Более 150 программ Карты расширения входов/выходов, датчиков обратной связи по скорости Выносной терминал Водяное охлаждение (под заказ) Существуют шкафные версии устройств |
Altivar 12 – преобразователи частоты мощностью от 180 Вт до 2,2 кВт и питанием от однофазной сети 230В. Этот частотный преобразователь используется для пуска двигателя до 2,2 кВт 380В от сети 220В. Они в основном применяются в малых машинах для управления двигателями по двух и трехпроводной схеме. Допускают кратковременную перегрузку до 150% от номинальной в течении 1 минуты. 4 предварительно заданные скорости; сохранение конфигурации в преобразователе; динамическое торможение при остановке; переключение темпов; подхват на ходу. Этот частотный преобразователь для электродвигателя имеет очень низкую цену и компактные размеры,
Altivar 212 – преобразователи этой серии бывают от 0,75 кВт до 75 кВт с трехфазным питанием 380В. Они пришли за замену серии Altivar21 и разработаны для применения в системах отопления, вентиляции и кондиционирования (HVAC) (допускают перегрузку 110% от номинальной в течении 1 минуты).

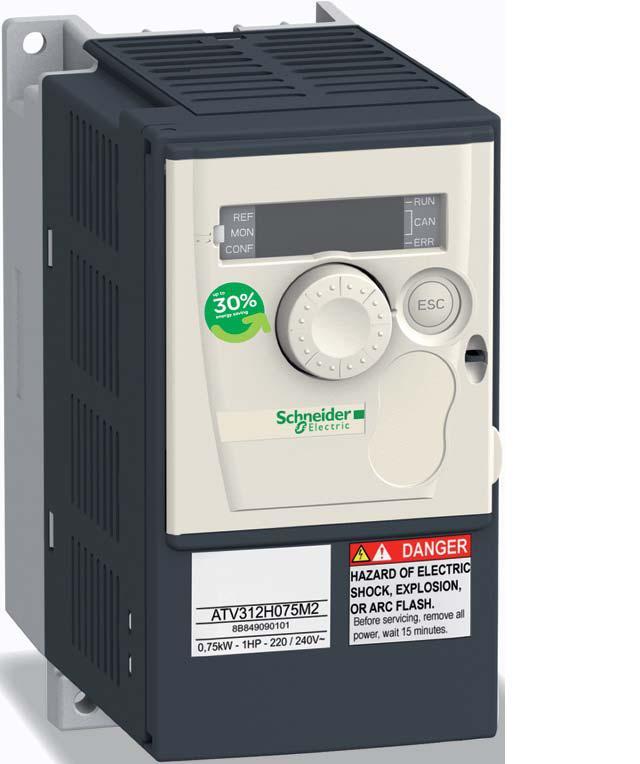

Altivar 312 – частотники этой серии предназначены для решения широкого спектра задач – мощность от 370 Вт до 15 кВт, версии с однофазным и трехфазным питанием и перегрузка 150% от номинальной мощности позволяют их применять в различных системах начиная от кондиционирования и транспортировочных систем и заканчивая построением специальных механизмов. Они позволяют подключать выносные дисплеи, а так же управление по протоколу ModBus. Данная серия является устаревшей и заменена на Altivar 32
Altivar 32 – данная серия является развитием серии Altivar 312, повторяя все технические характеристики данной серии, новые частотники имеют более компактные размеры – «книжный формат» до 4 кВт имеют ширину всего 45 или 60 мм и допускают установку нескольких преобразователей без зазора между ними, что существенно экономит место в шкафу. Так же эти преобразователи частоты, благодаря встроенному блоку логических функций, позволяют реализовать алгоритмы, используемые в простых системах управления (логические и арифметические операции, операции сравнения и т.д.)
Altivar 61 – это высокотехнологичные и сверхнадежные преобразователи частоты для применения в системах поддержания климата в коммерческих и промышленных зданиях. Широкий диапазон мощностей – от 0,75 до 800 кВт. Различные напряжения питания от 200 до 690 В. Различные законы управления и сетевые протоколы, возможность интеграции в существующую систему АСУ ТП. Возможность управления несколькими двигателями и расширения функционала с помощью карт расширения.
Altivar 71 - серия предназначенная для выполнения самых сложных задач при управлении электродвигателями мощностью от 0,75 до 630 кВт с однофазным или трехфазным питанием. Высокий момент и высокая точность при работе на очень низких скоростях и улучшенные динамические характеристики. Векторное управление потоком. Возможность работы с синхронными двигателями. Поддержка карт расширения. Возможность перегрузки до 220% от номинальной мощности в течении 1 минуты. Всё это позволяет применять их для управления электродвигателями в подъемно-транспортном оборудовании, лифтах и т.д.
