Устройство плавного пуска — это устройство, используемое для плавного пуска и останова электродвигателя. Основные функции, которые выполняют УПП являются плавный разгон и остановка двигателя, а так же уменьшение пусковых токов.
Во время пуска двигателя под нагрузкой его пусковые токи могут превышать номинальные в 6-10 раз, это может привести его к поломке. Так же такие пуски приводят к падению напряжения в сети, что может привести к выходу из строя другого электрооборудования. Применение устройств плавного пуска позволяет плавно выводить двигатель на номинальные обороты, тем самым контролировать пусковые токи. Так же устройства плавного пуска широко применяются в различных механизмах, где недопустимы резкие изменения скорости двигателя, например на конвейерах, в водоснабжении или в подъемных механизмах. Правильно подобранное устройство плавного пуска повышает долговечность электродвигателя.
При подборе устройства плавного пуска основными критериями является мощность двигателя и его пусковые токи.
Altistart 01 – это серия устройств плавного пуска от французского электротехнического концерна Schneider Electric. Данная серия отличается компактными размерами и широким диапазоном номинальных мощностей — от 0,75 до 75 кВт. Существуют однофазные и трехфазные версии устройств. При управлении электродвигателем устройства данной серии используют модуляцию по одной или двум фазам из трех. Эти устройства чрезвычайно легки в настройке, что сокращает время монтажа и настройки. Благодаря компактным размерам Altivar01 легко соединяются с пускателями серии Tesys U, это позволяет создавать на их основе очень компактные решения для управления и защиты электродвигателей. В основном Altistart01 используются в установках без больших перегрузок — конвееры, насосы, вентиляторы, малые механизмы и др.
Основные особенности серии:
Оснащены внутренним реле байпаса
Регулируемое времяпуска/торможенияот 1 до 25 сек
Регулирование пускового момента от 30 до 80% номинального момента двигателя
Встроенный блок питания24В
Светодиоды индикации режимов работы
Релейные выходы окончания пуска и неисправности
Серия Altistart 01 представлена двумя видами устройств - сериями N1 и N2.
 |

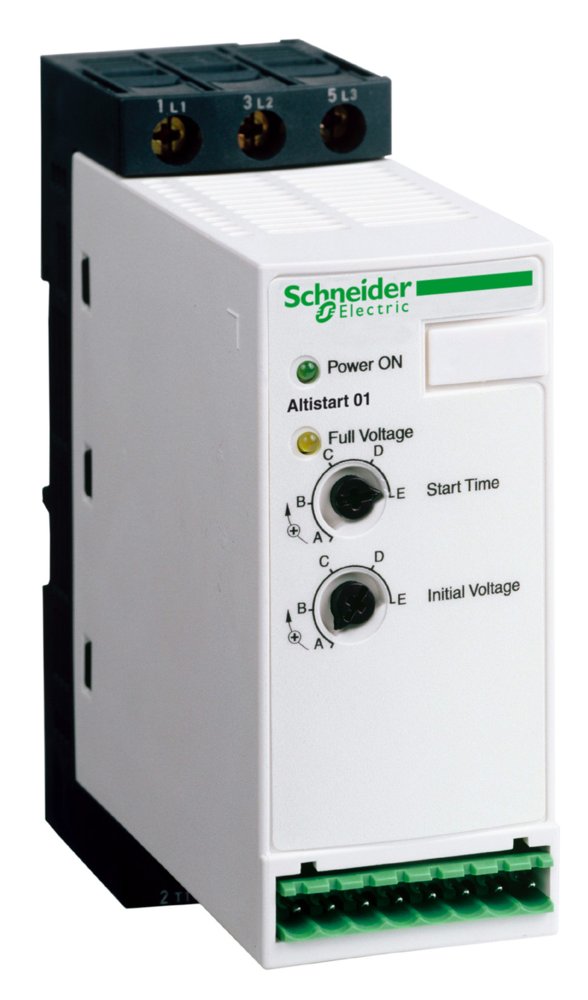

Устройства плавного пуска Altistart 01 N1 предназначены для плавного пуска одно- и трехфазных асинхронных электродвигателей путем модуляции 1 фазы. Они могут управлять электродвигателями мощностью до 5 кВт при трехфазном питании 380В. Оснащен: потенциометром для настройки времени пуска; потенциометром для настройки начального уровня напряжения в зависимости от момента нагрузки двигателя; двумя входами: 1 вход 24 В пост. тока или 1 вход 110 240 В для питания цепей управления двигателем. |
 |

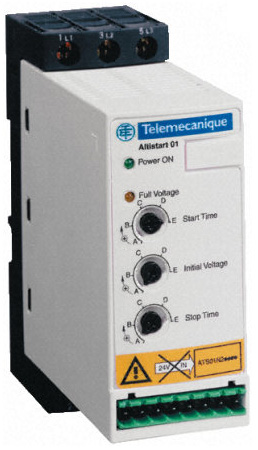

Устройства плавного пуска Altistart 01 N2 - используются для управления только трехфазными двигателями, при этом модуляция происходит по двум фазам. В отличии от серии N1- устройства N2 не только плавно выводят двигатель на номинальные обороты, но так же могут производить плавную его остановку. Софтстартеры данной серии бывают мощностью от 0,37 до 75 кВт Оснащен: потенциометром для настройки времени пуска; - 2 дискретных входа для команд пуска/остановки; - 1 дискретный вход для функции BOOST; - 1 дискретный выход для сигнализации окончания пуска; - - 1 релейный выход для сигнализации неисправности питания пускового устройства или остановки двигателя по окончании торможения. |

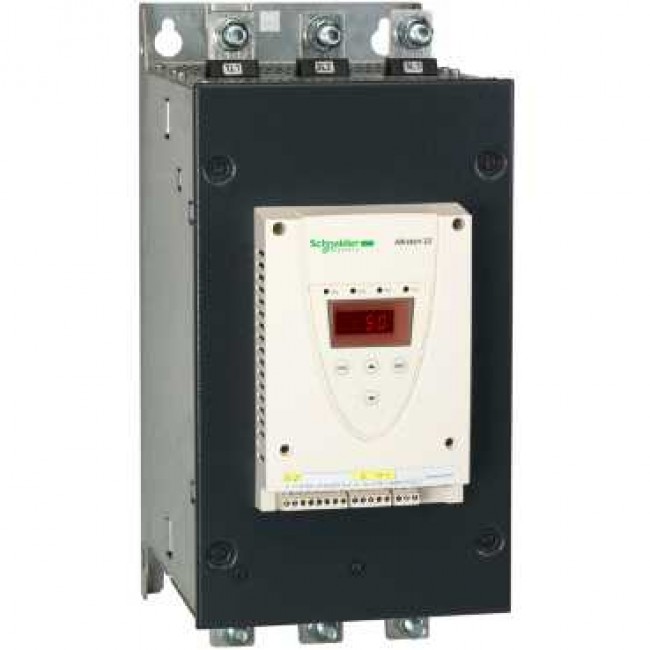

Altistart 22 – относительно новая серия устройств плавного пуска, призванная занять место между Altistart 01 и Altistart 48. Основной особенностью данной серии является управление электродвигателем по трем фазам и функция байпаса, с помощью шунтирующего контактора внутри. Байпас позволяет существенно уменьшить нагрузку на устройство плавного пуска, тем самым уменьшить энергопотребление и продлить время его безотказной работы. В этой серии существенно расширен спектр номинальных мощностей — от 4 до 400 кВт, при трехфазном питании 380В. В данной серии УПП имеется символьный экран, что позволяет контролировать основные параметры устройства без подключения дополнительного оборудования. Так же в устройстве существуют несколько предустановок для различных типов механизмов, что позволяет сократить время настойки устройства к эксплуатации.
Типовые области применения устройств плавного пуска Altistart 22: Насосы, вентиляторы, турбины, подающие механизмы, компрессоры.
|
|
Функции управления электроприводом Управление электродвигателем по линейному закону изменения напряжения или момента на протяжении всего периода разгона и торможения (значительное уменьшение ударных нагрузок) Функции защиты двигателя и механизма Встроенная косвенная тепловая защита элеткродвигателя Функции, облегчающие интегрирование в системы автоматизации 2 программируемых НЗ/НО релейных выхода |

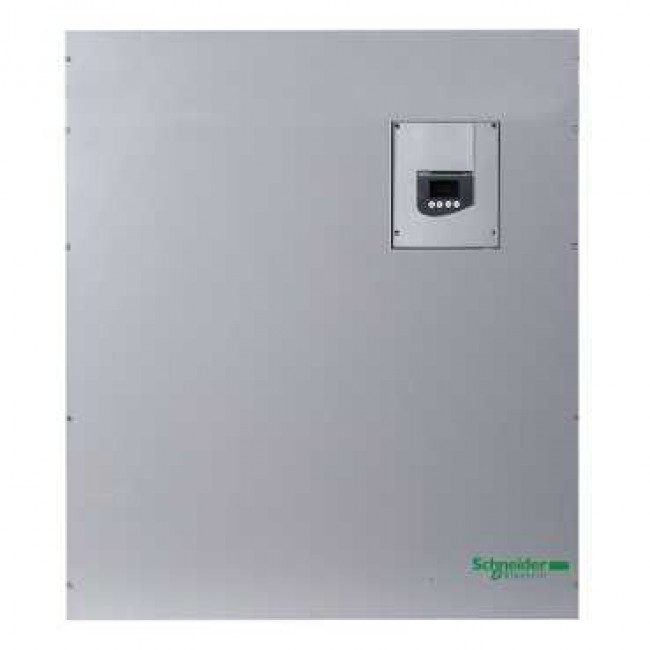

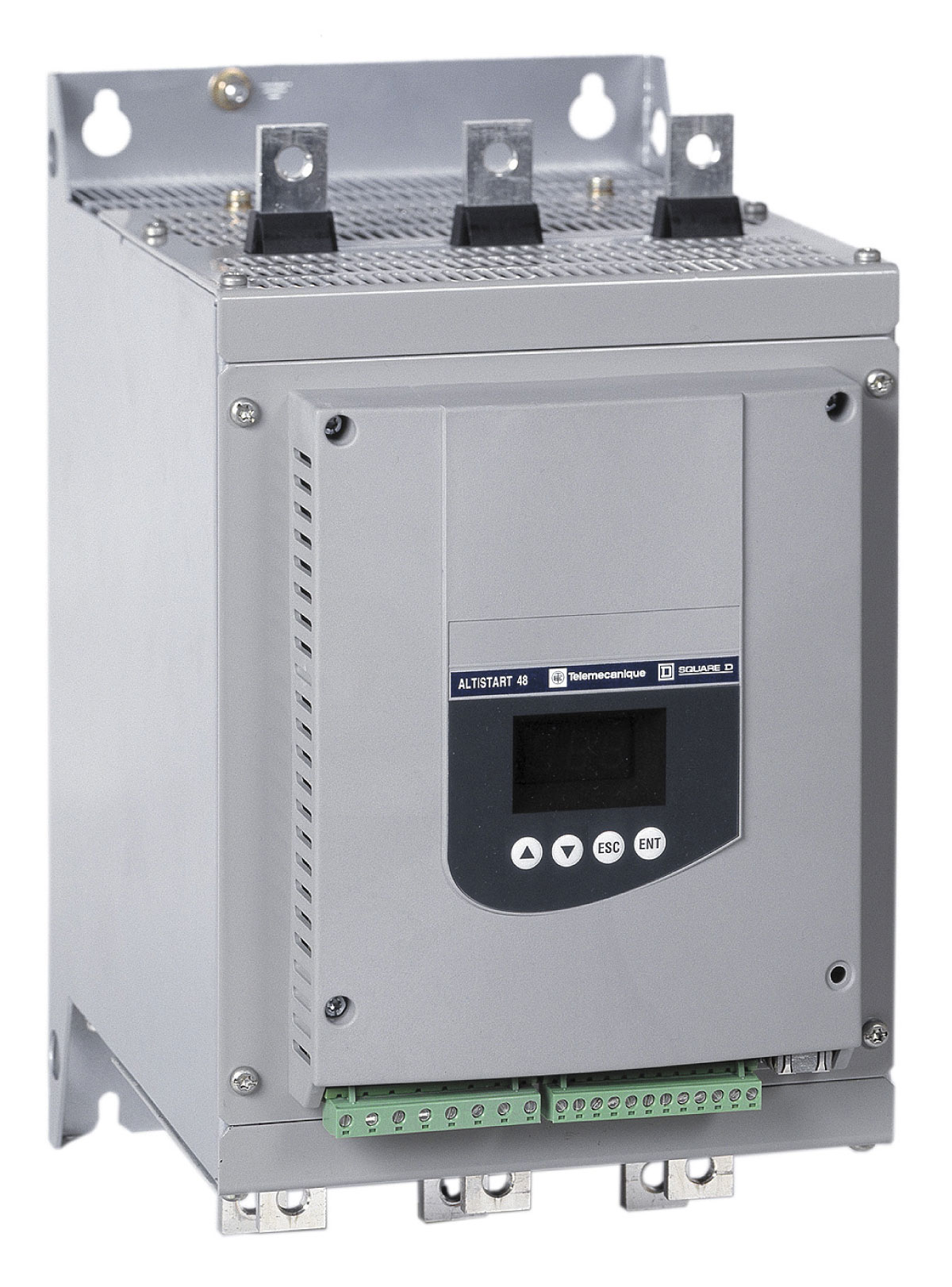

Устройства плавного пуска Altistart 48 обеспечивают плавный пуск и остановку трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью от 4 до 1200кВт. Они используются для построения сложных автоматизированных производственных систем.
|
|
Особенности и характеристики ATS48 Интерфейсы связи и входы Altistart 48 4 дискретных входа, 2 дискретных выхода, 3 релейных выхода и 1 аналоговый выход; |
