Операторская панель SIEMENS: ключевые особенности для промышленной автоматизации

Операторская панель SIEMENS - это устройство, предназначенное для удобного взаимодействия человека с системами автоматизации. Современные операторские панели обладают яркими графическими дисплеями, которые в реальном времени визуализируют технологические процессы. Эти устройства идеально подходят для использования в различных отраслях, включая химическую, машиностроительную, медицинскую, легкую и полиграфическую промышленности.

Семейство операторских панелей SIMATIC HMI объединяет широкий спектр устройств оперативного управления и мониторинга, предназначенных для человеко-машинного взаимодействия в промышленных условиях.

Для этих целей могут использоваться следующие устройства:

  1. • Программируемые кнопочные панели SIMATIC HMI KP8/KP8F/KP32F, которые позволяют создавать пульты управления, подключаемые к системам автоматизации через сеть PROFINET IO.
  2. • Стационарные панели операторов серий SIMATIC HMI Basic Panel и SIMATIC HMI Comfort Panel, которые предназначены для управления производственными машинами и установками с помощью стационарных постов управления.
  3. • Переносные панели операторов серий SIMATIC HMI Mobile Panel 177/277/KTP с проводным или беспроводным подключением к системам автоматизации, позволяющие выполнять операции управления и мониторинга из наиболее удобных для оператора точек.

Операторская панель SIEMENS: ключевые особенности для промышленной автоматизации

Операторская панель SIEMENS - это устройство, предназначенное для удобного взаимодействия человека с системами автоматизации. Современные операторские панели обладают яркими графическими дисплеями, которые в реальном времени визуализируют технологические процессы. Эти устройства идеально подходят для использования в различных отраслях, включая химическую, машиностроительную, медицинскую, легкую и полиграфическую промышленности.

Семейство операторских панелей SIMATIC HMI объединяет широкий спектр устройств оперативного управления и мониторинга, предназначенных для человеко-машинного взаимодействия в промышленных условиях.

Для этих целей могут использоваться следующие устройства:

  1. • Программируемые кнопочные панели SIMATIC HMI KP8/KP8F/KP32F, которые позволяют создавать пульты управления, подключаемые к системам автоматизации через сеть PROFINET IO.
  2. • Стационарные панели операторов серий SIMATIC HMI Basic Panel и SIMATIC HMI Comfort Panel, которые предназначены для управления производственными машинами и установками с помощью стационарных постов управления.
  3. • Переносные панели операторов серий SIMATIC HMI Mobile Panel 177/277/KTP с проводным или беспроводным подключением к системам автоматизации, позволяющие выполнять операции управления и мониторинга из наиболее удобных для оператора точек.

Особенности панели оператора SIEMENS:

  1. Прочная и компактная конструкция
  2. Панели операторов SIMATIC HMI обладают высокой прочностью и компактными размерами. Фронтальная часть корпуса имеет степень защиты IP65/NEMA4, что обеспечивает защиту от электромагнитных и механических воздействий, позволяя использовать их в промышленных условиях, в том числе на производственных машинах и установках. Малая монтажная глубина корпуса позволяет устанавливать панели в любых удобных местах. Для распределенных конфигураций доступны приборы со степенью защиты IP65/NEMA4 со всех сторон корпуса.
  3. Открытость для широкого спектра систем автоматизации
  4. Приборы и системы SIMATIC HMI ориентированы на использование с программируемыми контроллерами SIMATIC S7, но также совместимы с множеством других программируемых контроллеров различных производителей. Для обмена данными с контроллерами других производителей предлагается широкий выбор драйверов.
  5. Инновационное оперативное управление и мониторинг

Панели операторов SIMATIC HMI обладают инновационными функциями оперативного управления, объединенными с прочностью конструкции, стабильной работой и простотой использования. Например, панели операторов серии Comfort Panel оснащены всеми необходимыми аппаратными и программными интерфейсами, включая слоты для мультимедиа и SD-карт памяти, интерфейсы USB, Ethernet и PROFIBUS. Они также поддерживают использование скриптов Visual Basic и элементов управления ActiveX для расширения функциональности. Это обеспечивает гибкость и совместимость с офисными приложениями.

Программное обеспечение SIMATIC WinCC (TIA Portal) предлагает широкий набор инструментов для конфигурирования всех панелей операторов SIMATIC HMI и компьютерных систем визуализации. Его интуитивно понятный интерфейс позволяет выполнять задачи без необходимости программирования и повторного использования созданных конфигураций.

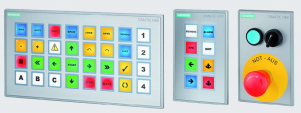

Программируемые кнопочные панели SIMATIC HMI KP8/KP8F/KP32F

Назначение:

  1. Кнопочные панели KP8 PN/KP8F PN/KP32F PN предназначены для использования во всех отраслях промышленного производства благодаря их прочной конструкции, компактным размерам и возможности использования в опасных зонах.
  2. Их использование интуитивно понятно, быстро и очень просто.
  3. Многоцветная подсветка клавиш используется для выделения различных событий.
  4. Высокая гибкость адаптации к конкретным условиям применения.
  5. Кнопочные панели KP8 PN/KP8F PN/KP32F PN имеют следующие характеристики и особенности конструкции:
  6. Плоская поверхность фронтальной панели, которая легко моется, обеспечивая удобство в обслуживании и чистоту.
  7. Большие подсвечиваемые клавиши, которые могут быть настроены для работы как кнопки или переключатели в зависимости от требований.
  8. Возможность выбора красного, желтого, голубого, зеленого или белого цвета подсветки для каждой клавиши, что обеспечивает гибкость и удобство визуального отображения.
  9. Встроенные терминалы для формирования сквозной цепи питания =24 В для подключения нескольких панелей, упрощая процесс монтажа и подключения.
  10. Два порта RJ45 с встроенным коммутатором для подключения к сети PROFINET в магистральной или кольцевой конфигурации, обеспечивая надежную и гибкую связь с системой автоматизации.
  11. Встроенные дискретные входы и выходы стандартного назначения для подключения внешних устройств ручного управления и индикации, что расширяет функциональные возможности панели.
  12. Встроенная система проверки работоспособности клавиш и светодиодов, обеспечивающая надежную работу и обнаружение возможных неисправностей.
  13. Наличие пазов для установки этикеток с маркировкой клавиш, облегчающих идентификацию функциональности каждой клавиши.

Дополнительные особенности кнопочной панели SIMATIC HMI KP8 PN:

  1. Восемь встроенных подсвечиваемых клавиш, которые могут быть программно настроены для различных функций.
  2. Восемь встроенных универсальных каналов с индивидуальной настройкой режима ввода или вывода дискретных сигналов, что позволяет адаптировать панель к конкретным требованиям процесса.
  3. 12-полюсный разъем на задней стороне корпуса для удобного подключения цепей питания, а также цепей дискретных входов и выходов, обеспечивая простоту монтажа и интеграцию с другими устройств
  4. Кнопочная панель SIMATIC HMI KP8F PN предлагает следующие особенности и конструкцию:
  5. Восемь встроенных подсвечиваемых клавиш, которые могут быть программно настроены для различных функций и задач.
  6. Модульная конструкция позволяет формировать пульты управления с необходимым набором органов ручного управления и индикации, что обеспечивает гибкость и адаптируемость к требованиям конкретного процесса.
  7. Снижение затрат на оборудование благодаря встроенным клавишам с многоцветной подсветкой, встроенному интерфейсу PROFINET с двумя портами для подключения к сети, встроенным каналам ввода-вывода дискретных сигналов, объединенным в одном устройстве. Это упрощает процесс установки и экономит пространство.
  8. Возможность произвольной маркировки клавиатуры с помощью цветного или черно-белого принтера, что обеспечивает удобство и ясность идентификации клавиш.
  9. Высокая гибкость достигается программным выбором цветов подсветки и функций встроенной клавиатуры, а также наличием встроенных функций диагностики, что обеспечивает удобство настройки и контроля работы панели.
  10. Возможность динамического управления цветами подсветки клавиш из программы контроллера, позволяя адаптировать визуальное отображение в зависимости от требований процесса.
  11. Встроенные универсальные каналы стандартного назначения с индивидуальной настройкой на режим ввода или вывода дискретных сигналов, что расширяет функциональные возможности панели.
  12. Наличие корпусов с перфорированной фронтальной панелью для размещения стандартных органов ручного управления и индикации диаметром 22,5 мм, что обеспечивает совместимость с широким спектром аксессуаров.
  13. Возможность использования панелей KP8F PN и KP32F PN в системах обеспечения безопасности с возможностью подключения внешних приборов экстренного отключения питания, что обеспечивает безопасность операторов и процесса.
  14. Поддерж функций общего прибора PROFINET IO с возможностью обмена данными с двумя контроллерами.

Стационарные панели операторов серий SIMATIC HMI Basic Panel и SIMATIC HMI Comfort Panel обладают указанными особенностями.

SIMATIC Basic Panel: панели операторов для эффективного управления и мониторинга в промышленности и автоматизации зданий.

Особенности:

  1. Полная поддержка концепции Totally Integrated Automation (TIA) для повышения производительности и снижения затрат.
  2. Экономия монтажного пространства с портретной или ландшафтной ориентацией корпуса.
  3. Быстрая настройка и запуск.
  4. Удобное представление технологических параметров через ввод-вывод, векторную графику и графики трендов.
  5. Большой выбор графических объектов в библиотеке.
  6. Многоязычная поддержка, включая русский язык.
  7. Интерактивные возможности с поддержкой до 5 языков.
  8. Автоматическое изменение текста и графики в зависимости от выбранного языка.
  9. SIMATIC Basic Panel: ваше решение для эффективного управления и мониторинга в промышленности и автоматизации зданий.

Функции:

  1. • Гибкое формирование экранных изображений с помощью перманентных окон и шаблонов.
  2. • Поля ввода-вывода для отображения и изменения технологических параметров.
  3. • Кнопки для быстрого запуска функций и действий. До 16 конфигурируемых функций доступных с клавиатуры.
  4. • Использование графики для замены текстовых обозначений функциональных клавиш и кнопок. Возможность создания фоновых изображений экрана с помощью обширной библиотеки графических объектов. Возможность использования различных графических редакторов (например, PaintShop, Designer, CorelDraw) для разработки изображений.
  5. • Использование векторной графики для создания простых геометрических объектов (линии, окружности, многоугольники и др.) в инструментальных средствах проектирования.
  6. • Маркировка функциональных клавиш, окон, полей, изображений, технологических параметров и т.д. с помощью фиксированных текстовых элементов разных размеров шрифтов.
  7. • Отображение динамически изменяющихся параметров с помощью графиков кривых и столбиковых диаграмм.
  8. • Поддержка переключения языков: 5 интерактивных языков из 32 доступных языков, включая русский.
  9. • Отображение тестовой информации на экране на русском языке.
  10. • Ввод текстовой информации только на английском языке.
  11. • Динамическое отображение текстовой информации и графики в зависимости от выбранного языка.
  12. • Управление доступом пользователей для обеспечения безопасности в соответствии с требованиями различных промышленных секторов:
  13. Использование идентификаторов и паролей пользователей.
  14. Определение прав доступа для различных групп пользователей.
  15. • Система сигнализации:
  16. Обработка дискретных сигналов тревоги.
  17. Отображение аналоговых сообщений.
  18. Гибкое отображение различных классов сообщений (например, сообщения о состояниях/отказах) с возможностью подтверждения их получения.
  19. Возможность отслеживания истории сообщений.
  20. • Управление рецептурами.
  21. • Подсказки для экранных изображений, сообщений и переменных.

Переносные панели операторов серий SIMATIC HMI Mobile Panel 177/277/KTP: Конструкция панели оператора SIEMENS:

SIMATIC HMI Mobile Panel 177/277/KTP: Переносные панели операторов с прочными пластиковыми корпусами, предлагаемые SIEMENS, обладают следующими особенностями:

  1. • Цветные сенсорные TFT-дисплеи размером 8" или 10".
  2. • Удобная рукоятка для переноски панели.
  3. • Двухпозиционные выключатели для управления операциями.
  4. • Слот для установки мультимедиа или SD-карты.
  5. • Поддержка интерфейсов RS 422/RS 485, MPI, PROFIBUS и PROFINET.
  6. • USB-интерфейс с высоким током нагрузки до 500 мА.
  7. Модели Mobile Panel 277 8" дополнительно предлагают мембранную клавиатуру и имеют следующие особенности:
  8. • Дополнительная кнопка STOP, аналогичная кнопке экстренного отключения питания.
  9. • Функциональные элементы, включая маховичок, замок блокировки панели и светодиодную подсветку клавиатуры.
  10. Модели Mobile Panel 277 10" также включают кнопку STOP. Обратите внимание, что кнопка STOP на панели оператора дополняет, но не заменяет постоянно установленные кнопки экстренного отключения питания.
  11. Выбирайте SIMATIC HMI Mobile Panel 177/277/KTP для удобного переноса и эффективного управления процессами промышленного производства.

Особенностей переносной панели оператора SIEMENS:

  1. • Переносные панели операторов SIEMENS, легко подключаемые к системам автоматизации с использованием специальных соединительных кабелей и коробок.
  2. • Варианты с 8-дюймовыми и 10-дюймовыми цветными сенсорными TFT-дисплеями.
  3. • Удобное подключение и отключение панели во время работы системы автоматизации через соединительные коробки.
  4. • Автоматическое определение точки подключения панели по идентификационному номеру соединительной коробки.
  5. • Быстрый запуск и автоматическое отображение интерфейса, соответствующего точке подключения панели.
  6. • Встроенные интерфейсы RS 232/RS 485, MPI, PROFIBUS и PROFINET.
  7. • Питание панели осуществляется через соединительную коробку.
  8. • Поддержка разнообразных функций человеко-машинного интерфейса.
  9. Выбирайте переносные панели операторов SIEMENS для комфортного и эффективного управления системами автоматизации. Наша продукция обеспечивает надежность и удобство в работе.
