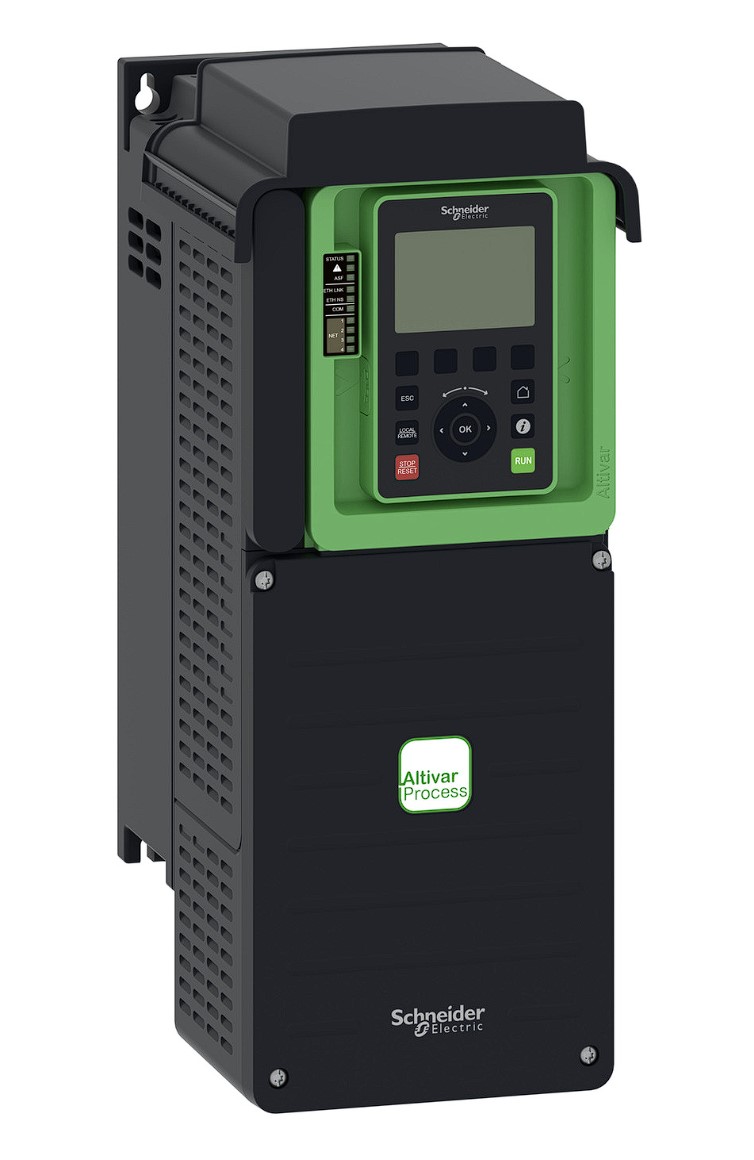

Частотный преобразователь Altivar Process ATV630 7,5 кВт Schneider Electric (ATV630U75N4)

Schneider Electric ATV630U75N4 является преобразователем частоты серии Altivar Process ATV630 и применяется для управления асинхронными и синхронными двигателями насосов и вентиляторов. Обеспечивает плавный пуск, регулирование скорости вращения и защиту трёхфазного асинхронного (или синхронного) двигателя от перегрузки, перегрева и коротких замыканий.

Основные характеристики

• Производитель: Schneider Electric
• Серия: Altivar Process ATV630
• Артикул / Модель: ATV630U75N4
• Номинальная мощность двигателя: 7,5 кВт
• Питание / выход: 3Ф/380 В
• Диапазон мощностей серии: 0,75–1500 кВт

Особенности и функции

• Встроенные сервисы энергомониторинга и контроля технологического процесса.
• Функция «Stop & Go» для экономии энергии в режиме ожидания насоса.
• Встроенный веб-сервер на базе Ethernet для удалённого мониторинга.
• Применение: системы вентиляции, кондиционирования и отопления, насосные станции водоснабжения и водоотведения.

Особенности применения и подбора

Рекомендуемая защита на входе: для двигателя мощностью 7,5 кВт (400 В) можно ориентироваться на автоматический выключатель защиты двигателя серии TeSys GV2/GV3 — GV2ME20 (диапазон уставки 13…18 А), или контактор серии TeSys D LC1D18 для коммутации силовой цепи. Автомат серии GV2/GV3 целесообразно применять на входе преобразователя (сетевая защита), а не на его выходе — выходной ШИМ-сигнал привода не предназначен для работы через мотор-автомат.

Точный выбор аппарата защиты, сечения кабеля и типа тормозного резистора следует уточнять по каталогу Schneider Electric или официальному руководству по монтажу соответствующей серии Altivar, поскольку он зависит от напряжения сети, длины кабеля двигателя и режима нагрузки.
