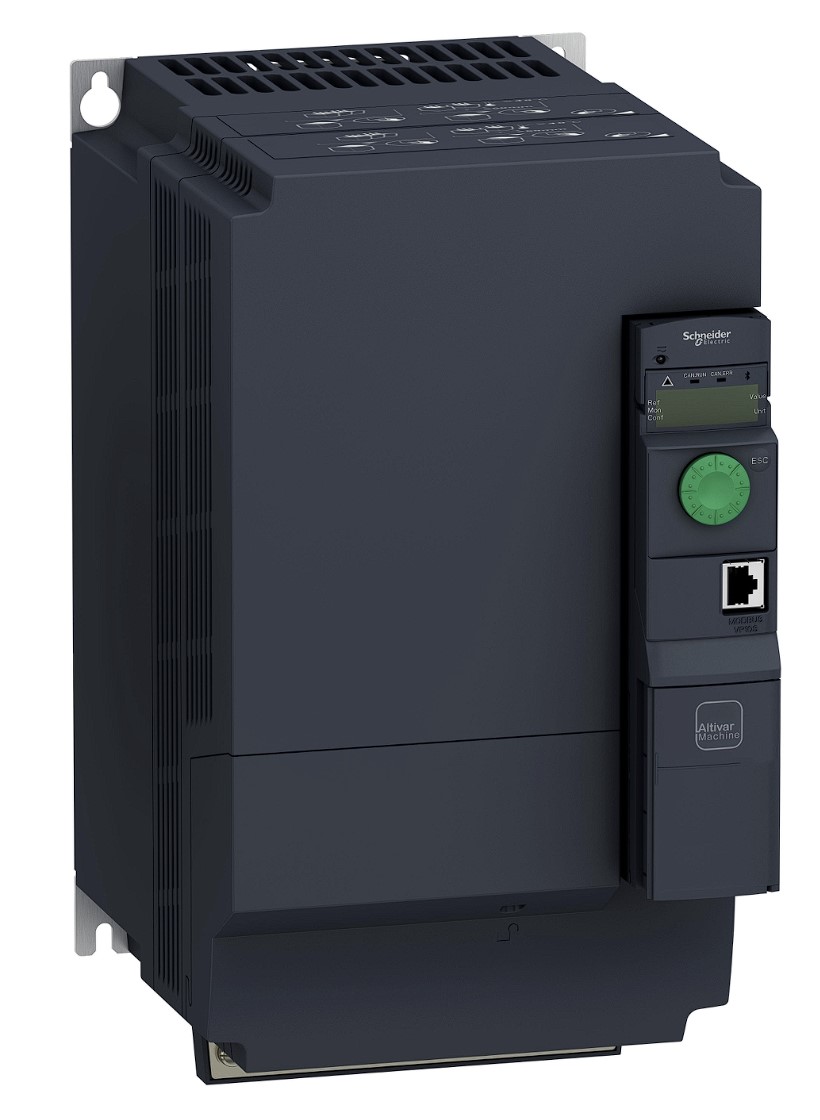

Частотный преобразователь Altivar Machine ATV320 11 кВт Schneider Electric (ATV320D11N4B)

Schneider Electric ATV320D11N4B является преобразователем частоты серии Altivar Machine ATV320 и применяется для управления трёхфазными асинхронными и синхронными двигателями машин и механизмов. Обеспечивает плавный пуск, регулирование скорости вращения и защиту трёхфазного асинхронного (или синхронного) двигателя от перегрузки, перегрева и коротких замыканий.

Основные характеристики

• Производитель: Schneider Electric
• Серия: Altivar Machine ATV320
• Артикул / Модель: ATV320D11N4B
• Номинальная мощность двигателя: 11 кВт
• Питание / выход: 3Ф/380 В
• Диапазон мощностей серии: 0,18–15 кВт

Особенности и функции

• Поддержка функции ATVLogic для реализации простых алгоритмов управления без дополнительного контроллера.
• Широкий выбор промышленных сетей: CANopen, EtherNet/IP, Modbus TCP, EtherCAT, Profibus, Profinet, DeviceNet.
• Компактные размеры и упрощённый монтаж на DIN-рейку.
• Применение: текстильное производство, упаковочное оборудование, подъёмные механизмы, транспортировка и обработка материалов.

Особенности применения и подбора

Обозначение B в конце артикула указывает на book-исполнение (компактный форм-фактор) серии ATV320 для плотного монтажа нескольких преобразователей вплотную друг к другу на DIN-рейке.

Рекомендуемая защита на входе: для двигателя мощностью 11 кВт (400 В) можно ориентироваться на автоматический выключатель защиты двигателя серии TeSys GV2/GV3 — GV2ME22 (диапазон уставки 20…25 А), или контактор серии TeSys D LC1D25 для коммутации силовой цепи. Автомат серии GV2/GV3 целесообразно применять на входе преобразователя (сетевая защита), а не на его выходе — выходной ШИМ-сигнал привода не предназначен для работы через мотор-автомат.

Точный выбор аппарата защиты, сечения кабеля и типа тормозного резистора следует уточнять по каталогу Schneider Electric или официальному руководству по монтажу соответствующей серии Altivar, поскольку он зависит от напряжения сети, длины кабеля двигателя и режима нагрузки.
