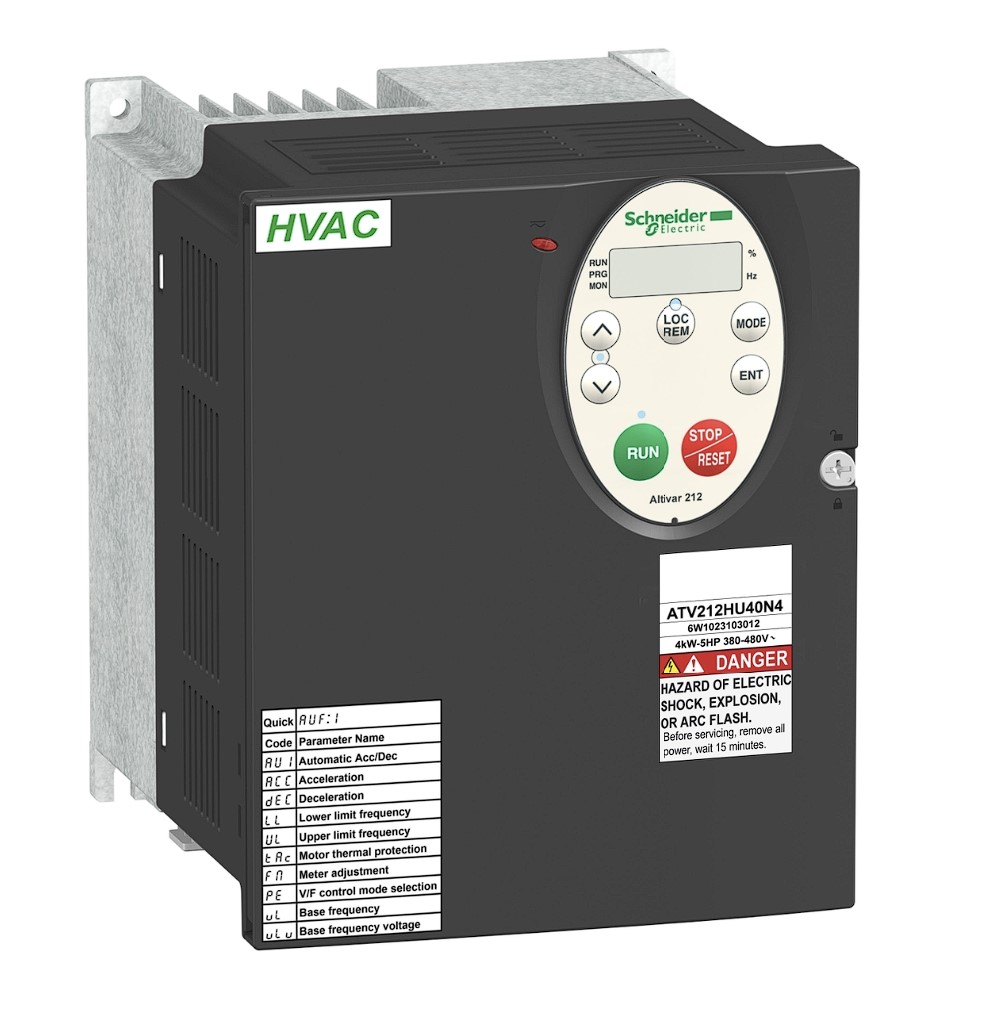

Частотный преобразователь Altivar 212 4,0 кВт Schneider Electric (ATV212HU40N4)

Schneider Electric ATV212HU40N4 является преобразователем частоты серии Altivar 212 и применяется для управления трёхфазными асинхронными двигателями в системах HVAC зданий. Обеспечивает плавный пуск, регулирование скорости вращения и защиту трёхфазного асинхронного (или синхронного) двигателя от перегрузки, перегрева и коротких замыканий.

Основные характеристики

• Производитель: Schneider Electric
• Серия: Altivar 212
• Артикул / Модель: ATV212HU40N4
• Номинальная мощность двигателя: 4,0 кВт
• Питание / выход: 3Ф/380 В
• Диапазон мощностей серии: 0,75–75 кВт

Особенности и функции

• Энергосбережение до 70% по сравнению с обычной системой управления.
• Выявление неисправностей: обрыв ремня, работа насоса «всухую», обрыв фазы.
• Подключение к системам диспетчеризации зданий по стандартным протоколам.
• Применение: отопление, вентиляция, кондиционирование воздуха (HVAC), насосное оборудование зданий.

Особенности применения и подбора

Рекомендуемая защита на входе: для двигателя мощностью 4 кВт (400 В) можно ориентироваться на автоматический выключатель защиты двигателя серии TeSys GV2/GV3 — GV2ME14 (диапазон уставки 6…10 А), или контактор серии TeSys D LC1D09 для коммутации силовой цепи. Автомат серии GV2/GV3 целесообразно применять на входе преобразователя (сетевая защита), а не на его выходе — выходной ШИМ-сигнал привода не предназначен для работы через мотор-автомат.

Точный выбор аппарата защиты, сечения кабеля и типа тормозного резистора следует уточнять по каталогу Schneider Electric или официальному руководству по монтажу соответствующей серии Altivar, поскольку он зависит от напряжения сети, длины кабеля двигателя и режима нагрузки.
