Код: AT20-3R7G-4

Векторный преобразователь частоты Nietz модели AT20- может использоваться для управления асинхронными электродвигателями с трехфазным питанием переменного тока с номинальным напряжением 220 В. Однофазным данный частотный преобразователь питается через подключение питания к однофазной сети.

Этот частотный инвертор поддерживает два метода управления

Скалярный (по линейной вольт-частотной характеристике U/f, с усилением 1.2, 1.4, 1.6, 1.8 степени, с квадратной или многоточечной характеристикой, c полным и частичным разделением U/f);

векторный без энкодера (датчика скорости).

Основные технические параметры AT20

Максимальная выходная частота до 600 Гц;

разрешение для цифровой настройки частоты 0.01 Гц;

Номинальное электропитание частотного преобразователя- 3ф ~3800В 5.4 А 50/60 Гц;Перегрузочная способность:работа в течение 60 сек с превышением номинального тока до 150%, в течение 3 сек –до 180%;

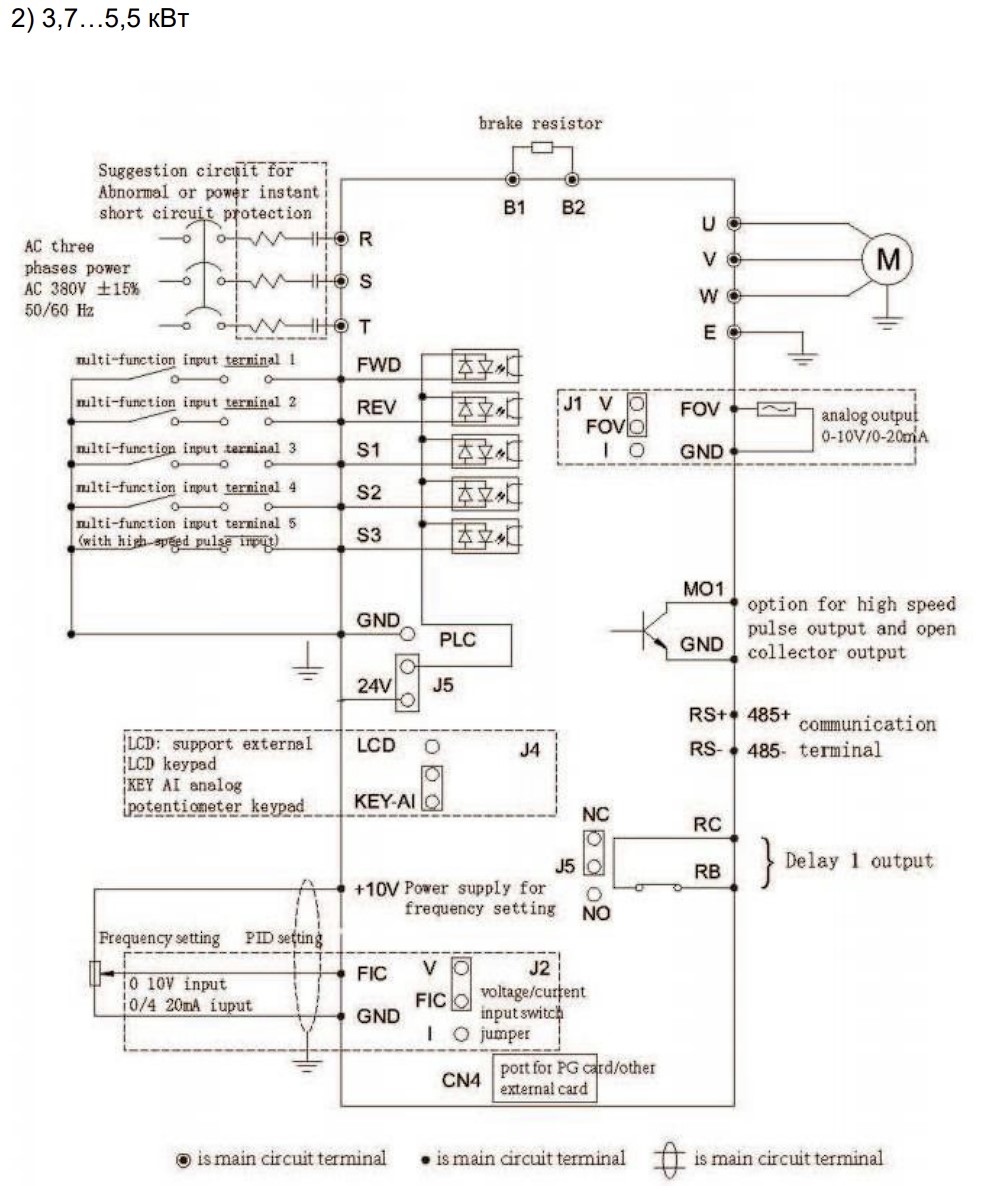

Количество входов-выходов частотного преобразователя:

Входные клеммы:4 цифровых многофункциональных входа и 1 аналоговый (0-20 мА или 0-10 В);Выходные клеммы:1 дискретный выход (релейный);

Коммуникационный порт RS-485 (Modbus).

ПИД-регулирование с обратной связью;

Внутренний контроллер (ПЛК);

Выносной пульт управления (жидкокристаллический дисплей, индикаторы, настраиваемые клавиши, потенциометр). По умолчанию съемная панель оператора установлена на приборе, а для удаленного подключения требуется дополнительно заказать и купить разъем (в стоимость частотного преобразователя не входит).

Особенности AT20

Можно использовать основной и вспомогательный источник заданной частоты, их синтез, переключаться между источниками различными способами. Возможны установки частоты через

- Цифровая настройка клавишами на панели оператора в соответствующем пункте меню;

- Цифровая настройка с помощью клемм UP/DOWN;

- Цифровая установка через порт RS-485;

- Потенциометр на панели оператора;

-Многошаговая скорость из 16 предустановок частоты вращения с настраиваемой длительностью до 6500.0 ч;

- ПИД-регулирование в закрытом контуре, с переключаемыми параметрами ПИД;

- Аналоговый электрический сигнал.

- Удержание пусковой частоты до 100.0 с;

- Режим сна с периодами включения для предотвращения замерзания воды;“Толчковый”режим JOG;

Функции защиты:

- Защита доступа в меню паролем;

- Защита электродвигателя, частотного преобразователя от перегрузки;

- Защита модуля от перегрева;

- Обнаружение обрыва фаз на входе/выходе;

- Обнаружение превышения времени ответа по RS-485;

- Защита от перенапряжения и пониженного напряжения;

- Обнаружение обрыва датчика для обратной связи ПИД;

- Сигнализация о низком и высоком давлении воды, останов двигателя при нехватке воды;

- Отображение на дисплее 25-ти типов ошибок.

Рабочие характеристики преобразователей частоты

Выходная частота максимум- 600 Гц

Выходное напряжение- 380 В

Количество выходных фаз- 3

Количество установленных скоростей max- 16

Количество фаз на входе- 1

Номинальный выходной ток 9 А

Количество входов и выходов

Интерфейс RS-485-  Есть RS-485

Количество дискретных входов- 4 DI

Количество и тип аналоговых входов 1 AI:0...20 мА или 0...10 В

Количество и тип аналоговых выходов- Отсутствуют

Количество релейных выходов  -1 реле

Количество транзисторных выходов –Отсутствует

Режим управления

Режим векторного управления- без энкодера

Режим векторного управления с энкодером- Нет

Режим скалярного управления –Есть
