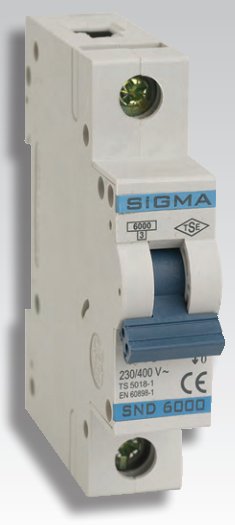

(6SM132B) Автоматический выключатель 6SM132B 1P, In=32А, Кривая B 6 кА, SIGMA

(6SM132B) Автоматический выключатель 6SM132B 1P, In=32А, Кривая B 6 кА, SIGMA

Автоматические выключатели серии Sigma предназначены для защиты электрических цепей от токов короткого замыкания и токов перегрузки

Автоматический выключатель Сигма производится от номинала 2А и до 125А в 1-2-3-4 полюсном исполнении.

Кабель сечением до 25 мм2 может быть легко подсоединен к автомату, который в свою очередь легко монтируется на стандартную 35 мм DIN рейку в соответствии с EN 50022.

Выбор автомата в соответствии с расцепляющей характеристикой

-Тип B автоматических выключателей предназначен для средне индуктивных нагрузок, у которых небольшие (или вообще отсутствуют) скачки потребления тока при включении, например электронагреватели воды радиаторы отопления, электропечи и прочее.

-Тип C автоматических выключателей предназначен для широкого круга нагрузок- освещение, кондиционеры, насосы и другие небольшие электродвигатели.

-Для включения устройств с большими пусковыми токами, такие как например трансформаторы, сварочное оборудование, индуктивные двигатели подходят автоматические выключатели типа D.

Защита цепей постоянного тока-DC цепи

Характеристики терморасцепителя автоматических выключателей серии SIGMA практически не зависят от вида тока-будь то постоянный ток или переменный. В тоже время величину для магнитного расцепителя при выборе автомата необходимо увеличить на 40%.

Например, для автомата с характеристикой расцепления B с номинальным током 10A его магнитный расцепитель сработает в диапазоне 30A-50A при переменном токе. Для постоянного тока магнитный расцепитель этого же автомата сработает в диапазоне 42.4A-70.7A.

Так же необходимо учитывать что для обеспечения расцепляющей способности при КЗ для постоянного тока для величин напряжения до 48V можно использовать однополюсный автомат, для напряжений между 48 и 110V-двухполюсный, для диапазона 110-150V трехполюсный и четырехполюсный для напряжения до 200V.

Влияние нестандартной частоты

Для выбора автоматического выключателя для цепей с частотами превышающими обычные 50/60Hz, нужно учитывать эффект, оказываемый на изделие такой частотой. На работу терморасцепителя частота не оказывает влияние. Магнитный же расцепитель непосредственно подвержен влиянию частот. Необходимо принимать в расчет при частотах 100, 200, 300 and 400Hz, величины токов магнитного расцепителя автоматов будут увеличивается соответственно на 10, 20, 30 and 40%.

Механическая износостойкость-20000 циклов

Степень защиты -IP20

Тип монтажа-На DIN рейку

Частота тока -50 Гц

Номинальная отключающая способность (Icn)-6000 А

Более подробную информацию о данной позиции Вы можете узнать из соответствующего каталога
