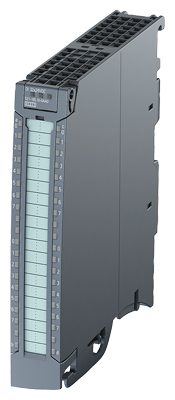

(6ES7521-1BL10-0AA0) Модуль ввода дискретных сигналов SM 1521, серия SIMATIC S7-1500, 32 DI=24В, 3,3 мс, тип 3, без диагностики, 25мм, SIEMENS

(6ES7521-1BL10-0AA0) Модуль ввода дискретных сигналов SM 1521, серия SIMATIC S7-1500, 32 DI=24В, 3,3 мс, тип 3, без диагностики, 25мм, SIEMENS

Модули SM 521 предназначены для преобразования входных дискретных сигналов контроллера в его внутренние логические сигналы, используемые центральным процессором для обработки входной информации в программе пользователя.

 Краткая характеристика модулей:

 -Наличие 16-и 32-канальных модулей классов BA и HF.

 -Наличие модификаций для ввода дискретных сигналов постоянного и переменного тока.

 -Адаптация системы ввода-вывода контроллера к требованиям решаемых задач.

 -Использование в программируемых контроллерах S7-1500 и станциях ET 200MP.

 -Программная настройка параметров.

 -Поддержка функций обновления встроенного программного обеспечения.

 -Поддержка 2-, 3-и 4-проводных схем подключения датчиков.

Конструктивные особенности:

 -Компактный пластиковый корпус шириной 25 или 35 мм (зависит от типа модуля).

 -Фиксация в рабочем положении на профильной шине S7-1500 одним вином, встроенным в корпус модуля.

-Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с использованием проводников сечением 0.25…1.5 мм2 (AWG24…AWG16).

-Использование соединительных штекеров на фронтальных соединителях для объединения различных групп входов.

-Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.

-Информация о модуле на его фронтальной панели и защитной крышке:

 -тип модуля;

-заказной номер модуля;

Функции

 Набор поддерживаемых функций:

 -Функции идентификации и обслуживания I&M0…I&M3.

 -Обновление встроенного программного обеспечения.

 -Настройка параметров каналов:

-в модулях класса BA на уровне модуля;

-в модулях класса HF на уровне каждого канала.

 -Аппаратные прерывания в модулях класса HF.

-Диагностические функции в модулях класса HF.

-Изменение параметров настройки во время работы в модулях класса HF.

-Поддержка изохронного режима (зависит от типа модуля).
