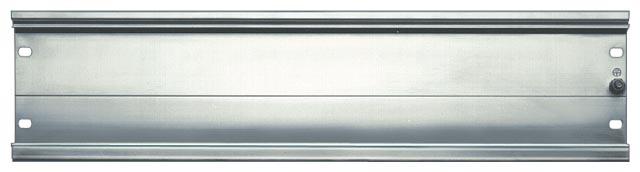

(6ES7390-1AB60-0AA0) SIMATIC S7-300 Профильная шина, длиной 160мм, SIEMENS

(6ES7390-1AB60-0AA0) SIMATIC S7-300 Профильная шина, длиной 160мм, SIEMENS

-Универсальный модульный программируемый контроллер для решения задач автоматизации низкого и среднего уровня сложности.

-Широкий спектр модулей для максимальной адаптации к требованиям решаемой задачи.

-Использование локальных и распределенных структур ввода-вывода и простое включение в сетевые конфигурации.

-Удобная конструкция и работа с естественным охлаждением.

-Высокая мощность благодаря наличию большого количества встроенных функций.

Конструктивные особенности

Программируемые контроллеры S7-300 могут включать в свой состав:

-Модуль центрального процессора (CPU). В зависимости от степени сложности решаемых задач в программируемом контроллере доступны более 20 типов центральных процессоров.

-Блоки питания (PS) для питания контроллера от сети переменного или постоянного тока.

-Сигнальные модули (SM) , предназначенные для ввода и вивода дискретных и аналоговых сигналов. Поддерживаются ГОСТ градировки термометров сопротивления и термопар.

-Коммуникационные процессоры (CP)–интеллектуальные модули для подключения к промышленным сетям AS-Interface, Profibus, Industrial Ethernet/PROFINET и системам PtP связи.

-Функциональные модули (FM)-интеллектуальные модули, оснащенные встроенным микропроцессором и способные выполнять задачи автоматического регулирования, взвешивания, позиционирования, скоростного счета, управления перемещением и т.д.

-Интерфейсные модули (IM) используются для подключения стоек расширения к базовому блоку контроллера, что позволяет использовать в системе локального ввода-вывода до 32 модулей различного назначения.

Конструкция контроллера отличается высокой гибкостью и удобством обслуживания:

-Все модули устанавливаются на профильную шину S7-300 и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется с помощью шинных соединителей ( входят в комплект поставки каждого модуля), устанавливаемых на тыльную часть корпуса.

-Произвольный порядок размещения модулей в монтажных стойках. Фиксированные посадочные места занимают только модули PS, CPU, IM. Наличие съемных фронтальных соединителей ( заказываются отдельно), позволяющих производить быструю замену модулей без демонтажа их внешних цепей упрощающих выполнение операций подключения внешних цепей модулей.

Центральные процессоры

Все центральные процессоры S7-300 имеют высокое быстродействие , загружаемую память в виде карты памяти до 8мб, развитые коммуникационные возможности и работают без буферной батареи. Карта памяти ММС используются для загрузки программы, сохранения данных при перебоях в питании CPU, хранения архива проекта с символьной таблицей и комментарии, а также для архивирования промежуточных данных. Центральные процессоры CPU 31хC оснащены набором встроенных входов и выходов, а их операционная система дополнена поддержкой технологических функций, что позволяет использовать в качестве готовых блоков управления.
