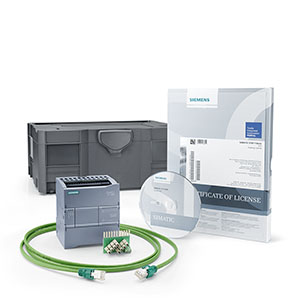

(6ES7212-1BD34-4YB0) Стартовый пакет серии S7-1200, вкл. в себя:CPU 1212C AC/DC/RLY, симулятор входов, CD С STEP7 BASIC, CD С документацией, информационные материалы, системный контейнер, SIEMENS

(6ES7212-1BD34-4YB0) Стартовый пакет серии S7-1200, вкл. в себя:CPU 1212C AC/DC/RLY, симулятор входов, CD С STEP7 BASIC, CD С документацией, информационные материалы, системный контейнер, SIEMENS

Программируемые контроллеры SIMATIC S7-1200-это новое семейство системных микроконтроллеров для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET,PROFIBUS, а также PtP (Point-to-Point) соединения.

Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35мм профильную шину DIN или монтажную плату и работают в диапазоне температур 0..50 ℃ или -20…60℃. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35%меньший монтажный объем.

К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (СМ), сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретних и аналогових сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).

Каждый центральный процессор S7-1200 оснащен встроенным интерфейсом Ethernet, который используется для программирования и диагностики, обмена данными с другими системами автоматизации, устройствами и системами человекомашинного интерфейса. Все типы центральных процессоров оснащены двумя аналоговыми входами, набором дискретных входов и выходов, а также блоком питания датчиков с выходным напряжениям=24В. Подключение внешних цепей выполняется через съемные терминальные блоки с контактами под винт. Центральные процессоры допускают подключение до трех коммуникационных модулей и установку одной сигнальной платы (SB) ввода-выводы. Дополнительно к CPU 1212C может подключаться до 2 , к CPU 1214C. 1215C и 1217С-до 8 сигнальных модулей (SM).

Сигнальные модули (SM) расширения позволяют адаптировать контроллер к требованиям решаемой задачи. Они позволяют увеличивать количество входов и выходов , с которыми работает центральный процессор , дополнять систему ввода-вывода дискретными и аналоговыми каналами с требуемыми параметрами входных и выходных сигналов . Сигнальные модули устанавливаются справа от центрального процессора ( кроме CPU 1211C). Коммуникационные модули устанавливаются слева от центрального процессора и подключаются к его внутренней шине через встроенные в каждый модуль соединители. Максимально можно использовать 3 любых коммуникационных модуля со всеми типами центральных процессоров.
