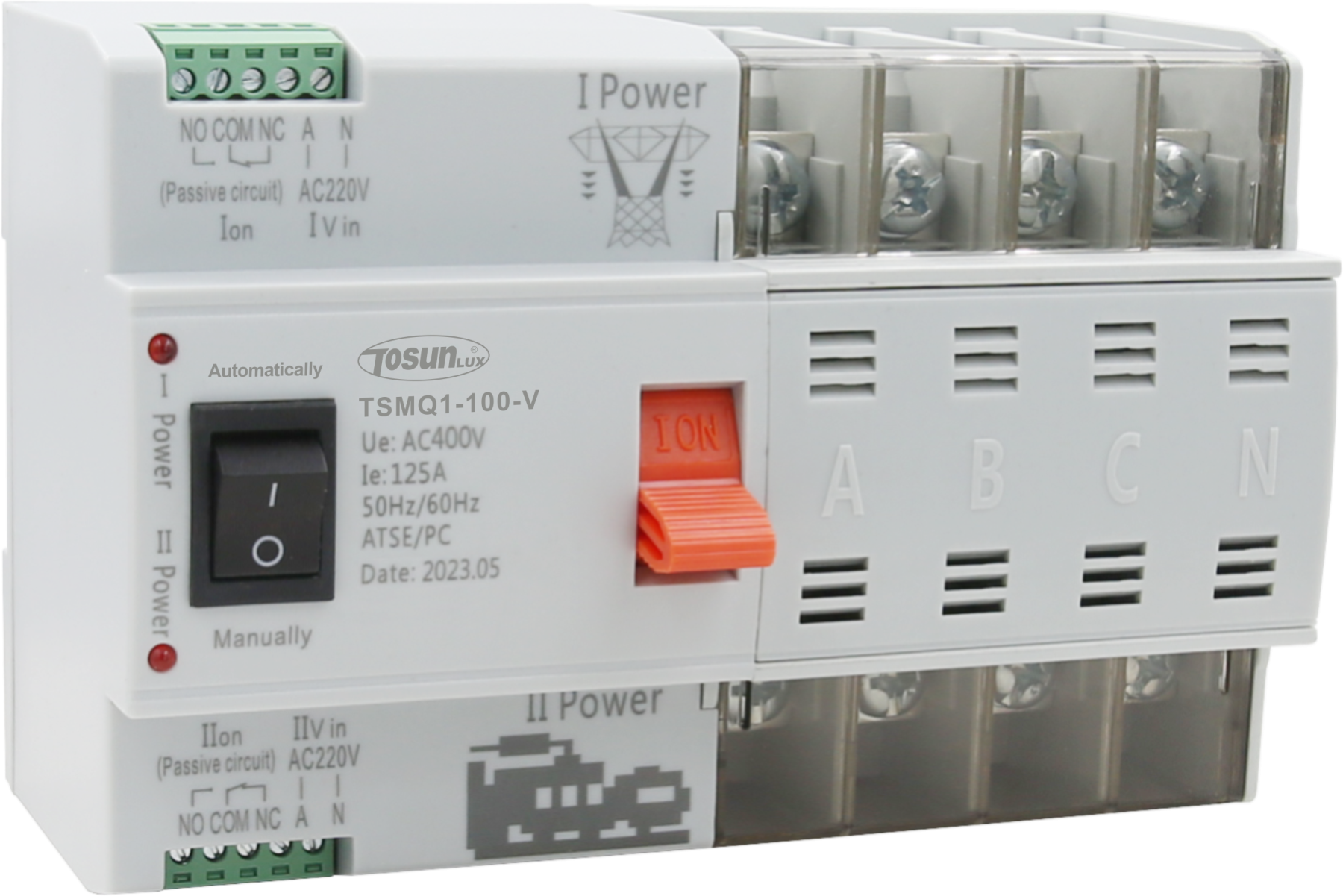

(6931934232011) Устройство АВР модульное TSMQ1, 4п, 100А, TosunLux

(6931934232011) Устройство АВР модульное TSMQ1, 4п, 100А, TosunLux

Код: 6931934232011

Применение:



Устройства автоматического ввода резерва предназначены для контроля уровня и наличия напряжения на вводе и автоматического перехода на резервный ввод при несоответствии напряжения заданным параметрам (или его отсутствию), а также для автоматического переключения питания на дизельгенератор или инвертор с представлением команды на его включение. Устройства рассчитаны работать в сетях переменного тока частотой 50/60Гц номинальным рабочим напряжением до 400В и номинальным током от 40А до 125А



Характеристики:



Количество полюсов  2P, 4P

Номинальный ток 40A, 50A, 63A, 80A, 100A, 125A

Категория эксплуатации AC-33iB

Номинальное рабочее напряжение (Ue) 2P – 230/240В/50Гц; 4P – 400/415В/50Гц

Номинальное напряжение изоляции (Ui) AC 690В/50Гц

Номинальное импульсное напряжение 8 kВ

Коммутационная способность 50 kA

Механическая износостойкость 5.000 циклов

Электрическая износостойкость 2.000 циклов

Классификация PC класс: может использоваться в сетях без короткого замыкания

Схема управления

Контролируемое напряжение (Us): AC220В, 50Hz

Нормальный режим работы: 85%Us-110%Us

Вспомогательный контакт AC220V 50Hz le=5A

Время срабатывания <30ms

Время возврата<30ms

Время отключения<30ms
