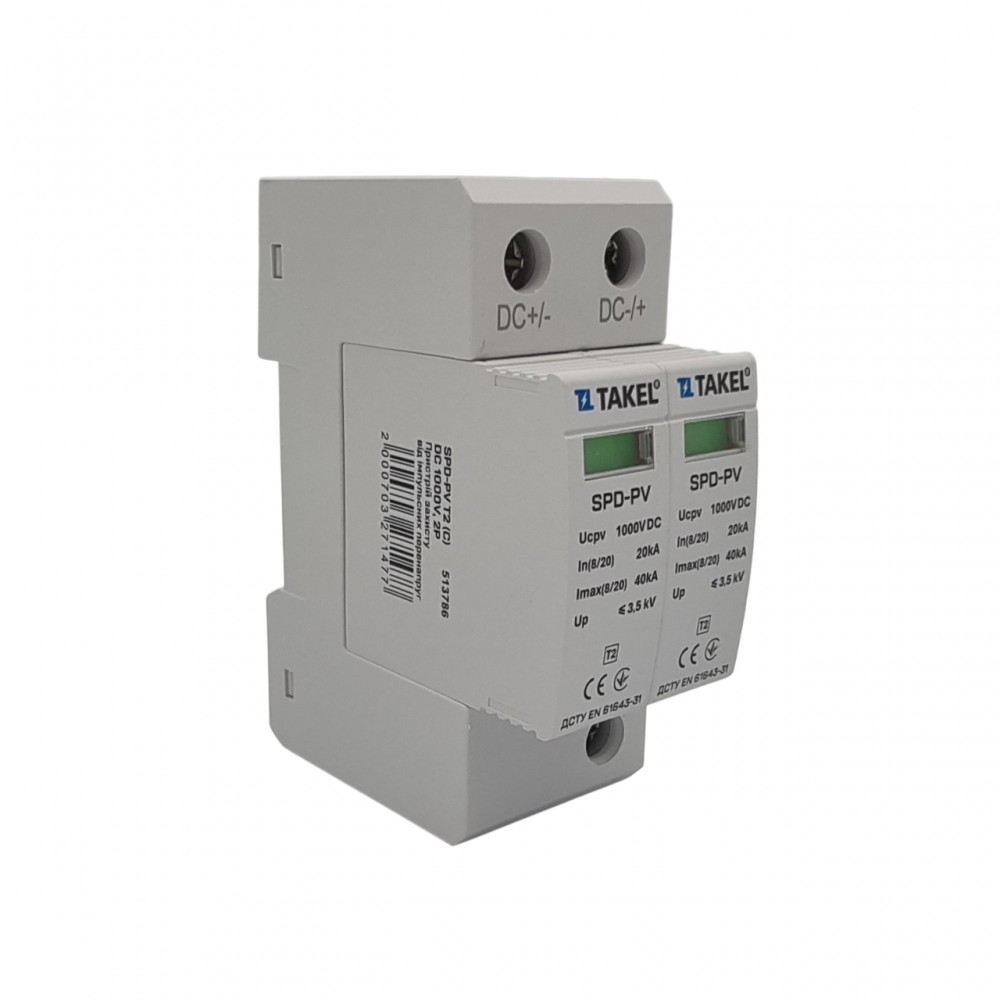

(513786) Устройство защиты от импульсных перенапряжений SPD-PV T2(C) DC 1000V, 2Р, I = 40 kA (8/20) TAKEL

(513786) Устройство защиты от импульсных перенапряжений SPD-PV T2(C) DC 1000V, 2Р, I = 40 kA (8/20) TAKEL

Устройства защиты от импульсных перенапряжений постоянного тока SPD-PV— это незаменимые приборы, специально созданные для защиты систем солнечной энергетики и других постоянных электрических цепей от скачков напряжения и грозовых разрядов. Соответствуя требованиям испытаний класса II по SPD и обладая способностью выдерживать мощные грозовые токи, эти устройства обеспечивают надежную защиту оборудования, поглощая или перенаправляя избыточное напряжение.

Характеристики:

• Номинальный ток: 40 кА
• Количество полюсов: L+/L-
• Характеристика отключения: Тип II (C)
• Напряжение: 1000 V DC
• Предельно допустимый ток КЗ, А: 11 кА
• Кол-во модулей: 2
• Максимальное длительное рабочее напряжение, Ucpv: 600 В DС
• Максимальный уровень напряжения защиты, Up: <= 3 кВ
• Максимальный ток разряда, Inmax: 40 кА 8/20 мкс
• Номинальный ток In, А: 20 кА 8/20 мкс
• Сечение гибкого провода, мм²: до 16 мм²
• Сечение жесткого провода, мм²: до 25 мм²
• Тепловая защита: Да
• Тип класса разрядника: II, Т2, C
• Время срабатывания: <= 25 нс
• Дистанционная сигнализация: Нет
• Местная сигнализация: Зеленый и красный флажок
• Момент затяжки винтов, Нм: 3
• Монтаж: DIN рейка 35 мм
• Степень защиты: IP20

В солнечных энергетических системах DC SPD обычно устанавливаются на комбайнерные коробки, инверторы и солнечные модули со стороны систем 1000 В постоянного тока. Такое размещение гарантирует, что ключевые элементы системы защищены, обеспечивая стабильность работы и продлевая срок службы оборудования.

Преимущества

- Сменный варисторный модуль.

- Простая и надежная монолитная конструкция.

- Наличие индикатора срабатывания.

-  Насечки на контактных зажимах уменьшают переходное сопротивление и увеличивают площадь соединения.

-Поворотный механизм индикатора предотвращает ошибки индикации.

Эксплуатационная температура, °C - -40...+70 °С
