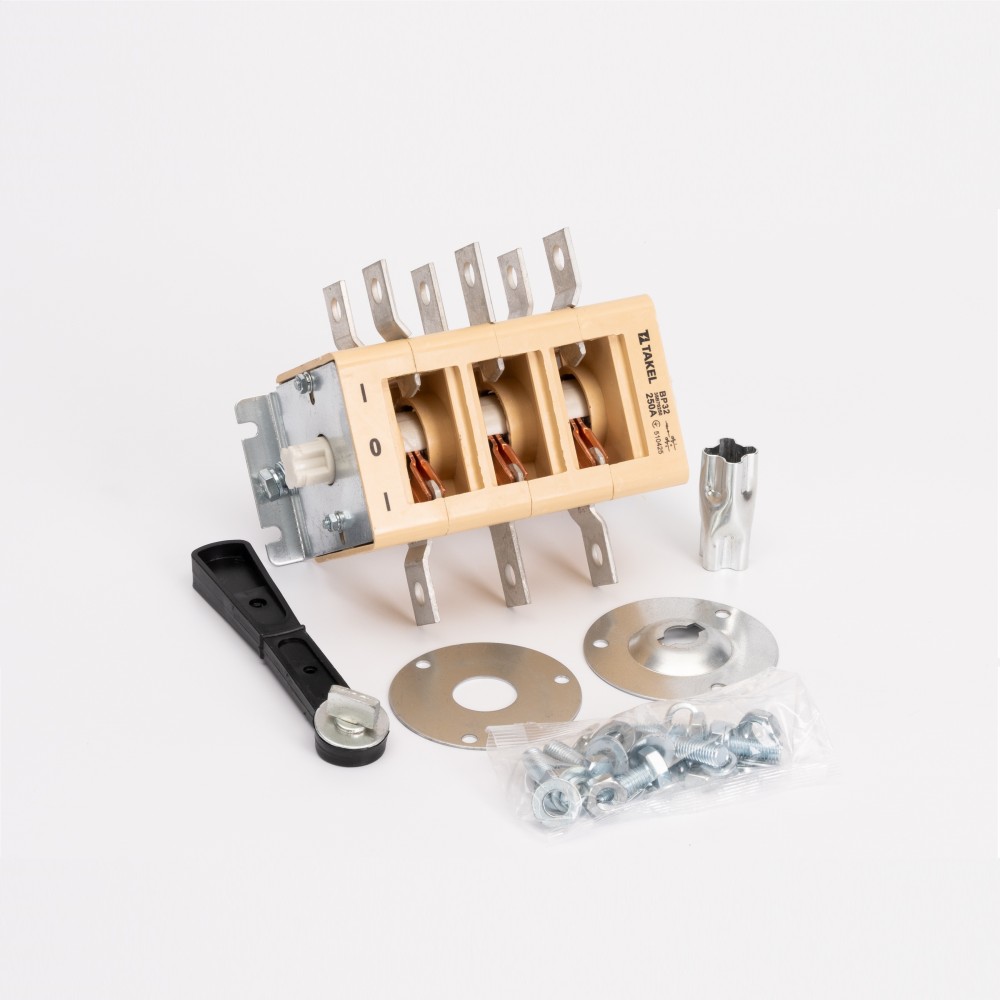

(510425) Выключатель-разъединитель ВР32-35B70250, на 1 напр. 3P на 2 напр. съемная рук. без ДГК, TAKEL

(510425) Выключатель-разъединитель ВР32-35B70250, на 1 напр. 3P на 2 напр. съемная рук. без ДГК, TAKEL

Код: 510425

Выключатели-разъединители серии ВР-32 TM Takel: Двойная безопасность и надежность

Обеспечьте надежную ручную коммутацию силовых цепей с помощью выключателей-разъединителей серии ВР-32 TM Takel. Эти устройства предназначены для включения и отключения электрических цепей без нагрузки в сетях переменного тока с частотой 50 Гц и номинальным напряжением до 690 В. Благодаря продуманной конструкции они гарантируют повышенную безопасность и надежность.

Ключевые особенности и преимущества конструкции:

Конструкция двойного разрыва цепи В основе ВР-32 лежит инновационный механизм, где контакты ножевого типа размыкаются одновременно с двух сторон от вала. Так называемый двойной разрыв цепи значительно увеличивает надежность и безопасность коммутационного аппарата.

Визуальный контроль: Корпус ВР-32 спроектирован таким образом, что позволяет оператору визуально контролировать состояние контактных групп (замкнутые/замкнутые), что является важным элементом безопасности.

Съемные дугогасительные камеры (ДГК): Для безопасного гашения электрической дуги, возникающей при коммутации, используются ДГК. В серии ВР-32 они съемные и легко заменяемые. (Хотя доступные модели без ДГК, компания Takel настоятельно рекомендует использовать аппараты из ДГК).

Гибкость управления (количество направлений):

Одно направление: Два положения рукоятки (Включено/Выключено).

Два направления: Три положения рукоятки (среднее "нейтральное" – все контакты разомкнуты, и два крайних – замкнутое состояние). Идеально для схемы реверсирования или переключения между источниками.

Вариативность выполнения рукоятки Для удобства монтажа и эксплуатации предлагаются различные варианты: боковая рукоятка (на аппарате), боковая рукоятка со смещением (для боковой стенки щита) и рукоятка с передним смещением (для передней стенки щита).

Трехполюсное исполнение: Все аппараты серии ВР-32 имеют трехполюсное исполнение, что делает их идеальными для трехфазных сетей.

Важное примечание по безопасности: Выключатели ВР-32 являются исключительно коммутационными аппаратами и не выполняют функции защиты от сверхтоков и поражения электрическим током. Рекомендуется применять их вместе с:

Плавкие предохранители ножевого типа и их держатели (рекомендуемая серия NT тм Takel) для защиты кабельных линий.

Устройствами дифференциальной защиты (рекомендуемая серия ВДТ тм Takel) для защиты людей от поражения током.

ВР-32 TM Takel – это надежный и функциональный выбор для безопасного и эффективного ручного управления питанием в ваших распределительных устройствах.

Характеристика:

Единица измерения шт.

Категории применения  AC-21 B

Кол-во положений  3 (2 направление)

Количество полюсов 3

Номинальное напряжение Un, В  400/690

Номинальное напряжение изоляции Ui, В  690

Номинальный ток In, А  250

Частота F, Гц  50

Электрическая износостойкость, циклов  2000

Механическая износостойкость, циклов         25000

Номинальное импульсное выдерживаемое напряжение Uimp, В 8

Номинальный кратковременный допустимый ток Icw, кА 16

Номинальный условный ток короткого замыкания Icc, кА 14

Степень защиты IP00 IP32 со стороны привода при установке в НКП
