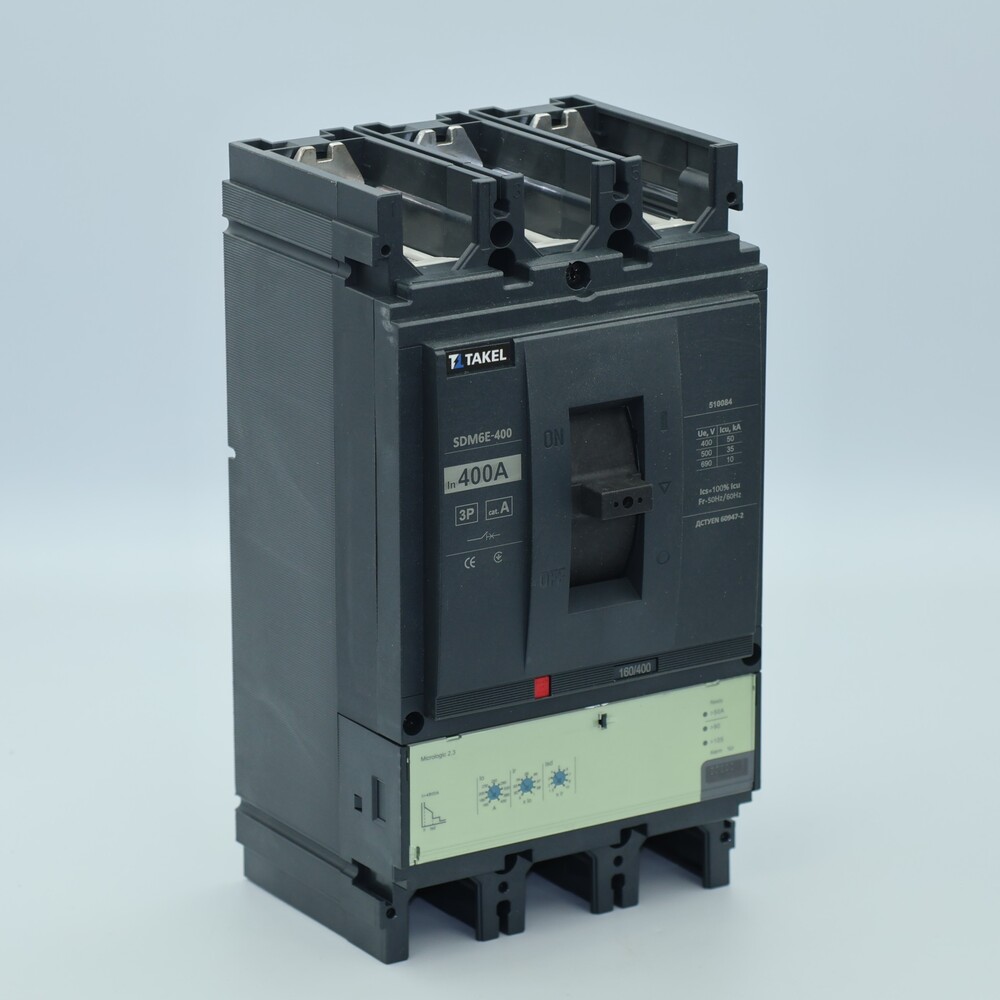

(510084) Выключатель автоматический силовой SDM6E-400, 3Р, 400А, 50кА с электр. расцеп. TAKEL

(510084) Выключатель автоматический силовой SDM6E-400, 3Р, 400А, 50кА с электр. расцеп. TAKEL

Код: 510084

Выключатели автоматические силовые с электронными расцепителями SDM6E

Назначение:

Автоматический выключатель SDM6Е с электронным расцепителем служит для защиты электрических цепей от перегрузок и коротких замыканий, отключая электрическую цепь при превышении установленных значений тока.

 Автоматический выключатель применяет ротоактивное размыкание.

 Возможности регулировки электронного расцепителя позволяют настраивать выключатель в точности по потребностям конкретной электрической цепи и оборудования.

 Широко используются в промышленности, коммерческих постройках и строительных площадках.

Особенности конструкции:

Микропроцессорный расцепитель позволяет запрограммировать на срабатывание, в зависимости от потребностей электрической цепи.

Корпус изготовлен из термостойкой пластмассы, не поддерживающей горение.

Ротационный механизм размыкания, ускоряющий процесс размыкания.

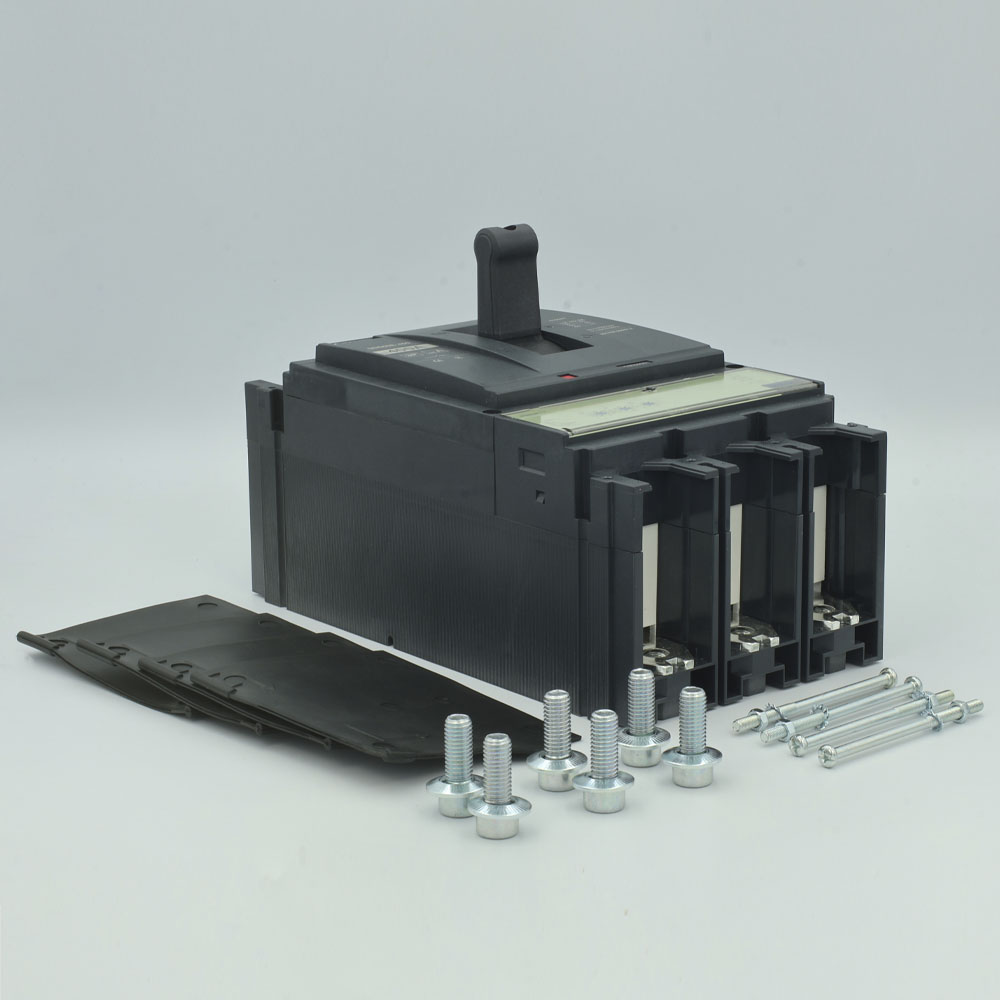

Двойной болтовый крепеж для лучшего соединения проводников.

Светодиодная индикация позволяет отследить состояние электрической цепи.

Характеристика:

Наименование сокращенное  SDM6E-400 3Р 400А 50кА с электр. расцеп.

Единица измерения  шт.

Диапазон регулирования уставки теплового срабатывания Іг  160, 180, 200, 230, 250, 280, 320, 360, 400

Количество полюсов  3

Номинальное напряжение Un, В  400/500/690

Номинальное напряжение изоляции Ui, В  1000

Рабочая наибольшая отключающая способность Ics, кА  50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В

Номинальный ток In, А  400

Тип расцепителя  Электронный

Типоразмер (Габарит)  400

Частота F, Гц  50/60

Уставка электромагнитного срабатывания Іsd, ×Ir  1.5, 2, 3, 4, 5, 6, 7, 8, 10

Электрическая износостойкость, циклов  1500

Категория селективности  А

Механическая износостойкость, циклов  10000

Номинальная предельная отключающая способность Icu, кА  50 кА Icu при 400 В, 35 кА Icu при 500 В, 10 кА Icu при 690 В

Номинальное импульсное выдерживаемое напряжение Uimp, В  8000

Номинальная наибольшая включающая способность Icm, кА  2.1× Icu

Сечения проводника для подключения к выводам, мм²  240

Рабочая температура, °С  -40…+70

Размер резьбы крепежа для подключения внешних проводов  М10

Степень защиты  IP30: корпус, IP00: клеммы

Рассеивания мощности, Вт  70
